本實用新型涉及一種儲水裝置，尤其涉及一種山林防火用的儲水裝置，屬于山林儲水防火技術領域。

背景技術：

山林火災，是危害山林的大敵，一場火災在旦夕之間就能把大片蒼翠茂密的森林化為灰燼，同時山林失去了森林的覆蓋，容易造成水土流失、發生水旱風沙災害，影響農業穩產高產，山林火災不僅會燒毀山林內的各種建筑物和生產生活資料，甚至威脅山林附近的村鎮、生產點和其他居住點的安全，而且撲救山林火災需要消耗大量的人力、物力和財力，還會燒死林中的大量益鳥、益獸和各種林副產品，盡管當今世界的科學在日新月異的向前發展，但是人類在制服山林火災上，卻長久未取得突破性進展。

撲救山林火災的基本方法包括人工撲打法、土滅火法、水滅火法、化學滅火法、機降滅火法和人工催化滅火法等，其中，水滅火法不僅效果好、無污染而且可以防止復燃，但是山林由于地勢原因，越是山林防火等級高的干旱炎熱季節，山林內越是缺乏水源，當山林發生火災時，沒有水滅火，只能靠飛機或人工從山下往山上送水滅火，失去了滅火的最佳時間，最后火災蔓延，造成不可挽回的損失，因此，對于山林滅火而言，充足的水源是能否滅火成功的關鍵。

中國專利CN204252216U公開了一種山林滅火專用儲水裝置，包括罐體和罐蓋，罐蓋上設有縱橫交錯的加強筋，罐蓋上分布有透水孔并設有一個出水口，出水口上設有向外延伸的出水管，出水管上端設有套蓋，該種類型的 儲水裝置是利用通過透水孔滲透進罐體的雨水，但是當天氣干旱時，罐體內的水又會通過透水孔向外蒸發，另外，由于雨水的量畢竟有限，從而使得一年下來罐體內儲存的水會非常的有限，所以在真正發生火災時，該儲水裝置內的水并不能真正發揮作用；中國專利CN204570828U公開了一種山林防火儲水罐，包括罐體和罐蓋，罐體和罐蓋至少分成兩部分，罐體和罐蓋內壁沿組裝接縫處分別設有連接凸臺，連接凸臺對應設有連接孔，連接螺栓將分體的罐體和罐蓋相連接，連接凸臺上設有玻璃涂層，罐蓋上設有向外伸出至少20cm的出水管和進水口，出水管的管口設有端蓋，上述專利公開的儲水罐由于是由多個部分通過凸臺與螺栓的硬連接固定連接起來的，因而如果尺寸太大的話結構會不穩定，且容易漏水，從經濟的角度講，不適合大面積的山林中使用。

技術實現要素：

本實用新型針對現有山林滅火用儲水裝置存在的不足，提供一種山林防火用玻璃鋼儲水裝置。

本實用新型解決上述技術問題的技術方案如下：

一種山林防火用玻璃鋼儲水裝置，包括儲水罐本體和安裝于儲水罐本體上方的罐頂，所述儲水罐本體和罐頂均由“工”字鋼作為梁和柱安裝形成的框架支撐，其特征在于，所述“工”字鋼的內、外兩側各設有一層粘結為一體的玻璃鋼，兩層玻璃鋼之間填充有保溫材料，所述儲水罐本體的“工”字鋼外側與玻璃鋼之間還橫向均勻分布有若干根邊鐵，所述罐頂朝向地面傾斜10～30°，所述罐頂上設有進水口。

本實用新型的有益效果是：結構穩定，成本低，可加工成較大的尺寸，儲水容量大，保溫效果好，罐頂的傾斜設計使得在雨季能夠快速分散雨水，適于大面積山林的推廣應用。

在上述技術方案的基礎上，本實用新型還可以做如下改進。

進一步，所述儲水罐本體呈空心圓柱狀，所述罐頂呈圓錐體狀。

采用上述進一步方案的有益效果是，結構穩定，加工方便，外形美觀。

進一步，所述儲水罐本體呈長方體狀，所述罐頂相對其中心線對稱且朝向地面傾斜，處于兩個相對面上且相對的兩個“工”字鋼之間連接有18mm的鋼筋。

采用上述進一步方案的有益效果是，可根據山林的地形地貌選擇合適的儲水裝置形狀和大小，結構穩定，加工方便。

進一步，所述進水口的尺寸為60*60cm以上。

采用上述進一步方案的有益效果是，可方便的向儲水裝置內裝水。

進一步，所述保溫材料為聚苯乙烯泡沫塑料、聚氨酯泡沫塑料中的一種。

采用上述進一步方案的有益效果是，儲水裝置的保溫效果好，冬天不會結冰。

進一步，所述邊鐵的厚度為5mm。

附圖說明

圖1為實施例1儲水裝置的結構示意圖；

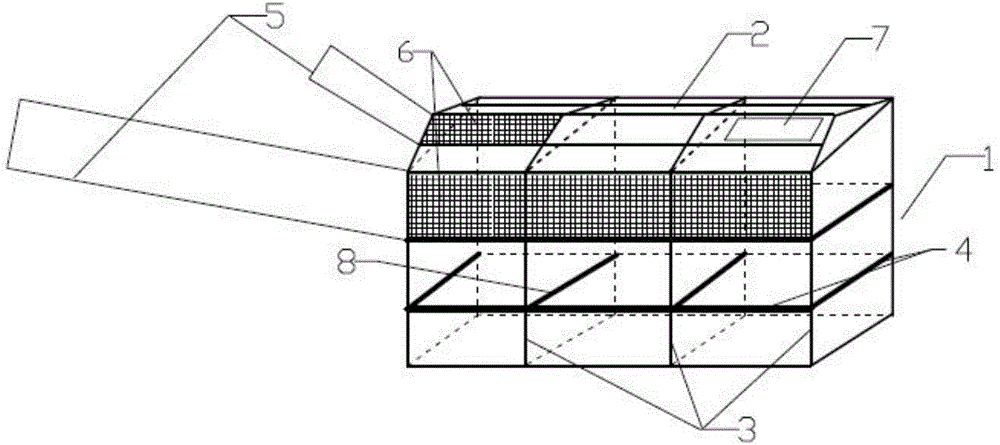

圖2為實施例2儲水裝置的結構示意圖；

圖1～2中，1、儲水罐本體；2、罐頂；3、“工”字鋼；4、邊鐵；5、玻璃鋼；6、保溫材料；7、進水口；8、鋼筋

具體實施方式

以下結合實例對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

實施例1：

一種山林防火用玻璃鋼儲水裝置，包括儲水罐本體1和安裝于儲水罐本 體上方的罐頂2，儲水罐本體1呈空心圓柱狀，儲水罐本體1和罐頂2均由“工”字鋼3作為梁和柱形成的框架支撐，所述“工”字鋼的內、外兩側均設有一層粘結為一體的玻璃鋼5，兩層玻璃鋼5之間填充有保溫材料6，所述保溫材料6為聚苯乙烯泡沫塑料，“工”字鋼的外側與玻璃鋼之間還橫向均勻分布有兩根5mm的邊鐵4，所述罐頂2呈圓錐體狀，朝向地面傾斜20°，所述罐頂上設有60cm*60cm的進水口7。

實施例2：

一種山林防火用玻璃鋼儲水裝置，包括儲水罐本體1和安裝于儲水罐本體上方的罐頂2，儲水罐本體呈長方體狀，儲水罐本體和罐頂均由“工”字鋼3作為梁和柱形成的框架支撐，所述“工”字鋼的內、外兩側均設有一層粘結為一體的玻璃鋼5，兩層玻璃鋼之間填充有保溫材料6，所述保溫材料6為聚氨酯泡沫塑料，“工”字鋼與其外側的玻璃鋼之間還橫向均勻分布有兩根5mm的邊鐵4，處于兩個相對面上且相對的兩個“工”字鋼之間連接有18mm的鋼筋8，所述罐頂相對其中心線對稱并朝向地面傾斜30°，且罐頂上設有80cm*80cm的進水口7。

使用時，將本實用新型的儲水裝置置于山中的凹坑內，其上面填土并進行綠化，向儲水裝置內灌入適量的水，在發生火災的情況下，即可使用儲水裝置內的水進行滅火。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
