本實用新型涉及養牛場技術領域，具體為一種生態養牛場。

背景技術：

目前市場上的養牛場在養牛時，需要大量的水資源提供給牛飲用，因為養牛場在雨天時沒有一個良好的設備收集水資源進行利用，所以在雨天時就浪費了大量的水資源，提高了商家的養牛成本。

技術實現要素：

本實用新型的目的在于提供一種生態養牛場，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種生態養牛場，包括屋頂，所述屋頂兩側的表面均設有流水槽，所述屋頂內腔的內壁分別設有橫支撐架和豎支撐架，所述屋頂的左右兩側設有屋檐，所述屋檐內腔的底部設有連接管，所述屋檐的內腔設有斜板，所述斜板的表面設有進水口，所述屋檐的底部設有支撐板，所述支撐板的底部設有水管。

優選的，所述進水口的底部通過外螺紋貫穿斜板與連接管固定連接，所述進水口的表面設有濾孔，且進水口的數量不少于三個，所述斜板的底部與連接管緊密連接，且斜板的左右兩側通過固定件與屋檐內壁固定連接。

優選的，所述斜板的底部通過內螺紋與水管的頂部固定連接，且水管的頂部貫穿連接于支撐板，所述水管的數量不少于一個。

優選的，所述支撐板的底部均設有支撐柱，且支撐柱的底部設有防滑墊，所述支撐柱的內側設有水槽。

優選的，所述橫支撐架和豎支撐架的兩端均通過螺絲與屋檐的內壁固定連接，且橫支撐架和豎支撐架交錯連接。

與現有技術相比，本實用新型的有益效果是：該生態養牛場，通過屋頂、流出槽、屋檐、進水口、連接管和水管，可在養牛場在雨天時起到收集雨水的作用，這樣養牛場在提供水給牛飲用時，就節約了大量的水資源，從而降低了商家在養牛時的成本，通過橫支撐架和豎支撐架，可起到支撐養牛場的作用，避免了養牛場長時間使用出現損壞的狀況，從而大大增加了養牛場的使用壽命，適合推廣使用。

附圖說明

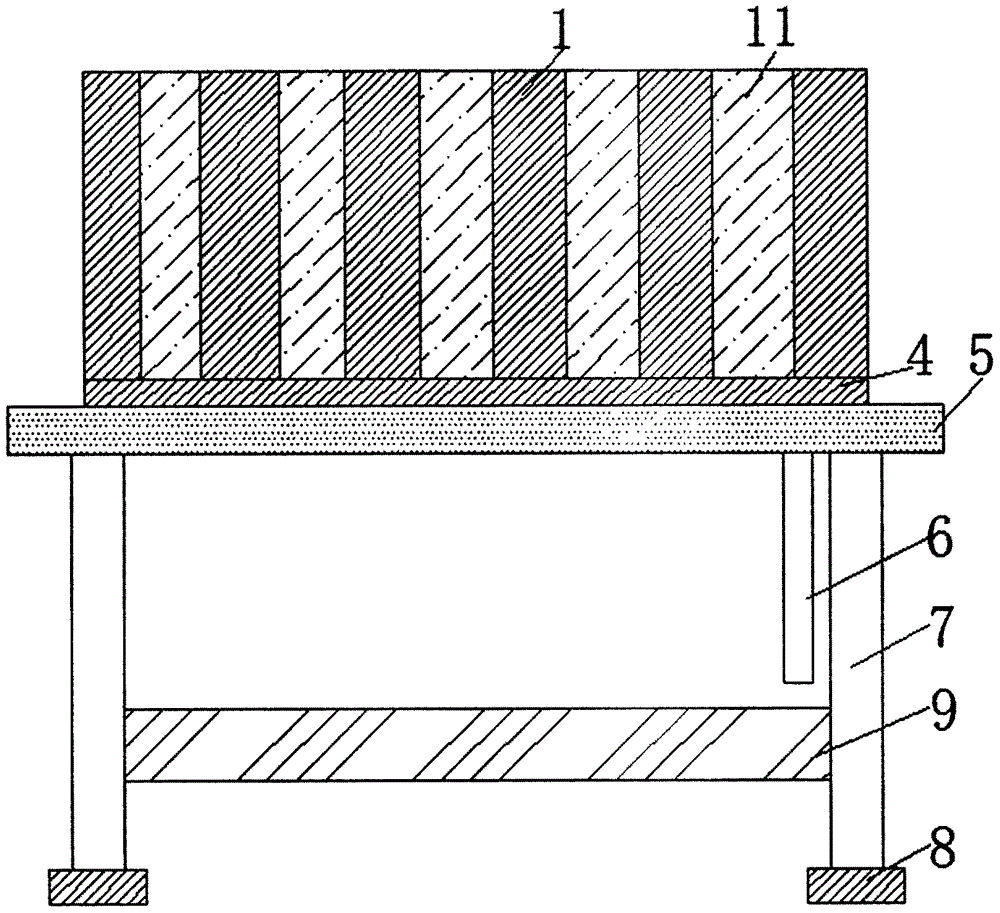

圖1為本實用新型正面結構示意圖；

圖2為本實用新型側面結構示意圖；

圖3為本實用新型屋檐俯視結構示意圖；

圖4為本實用新型屋檐內腔結構示意圖；

圖5為本實用新型屋檐內腔結構示意圖；

圖6為本實用新型屋檐底部結構示意圖；

圖7為本實用新型進水口結構示意圖；

圖8為本實用新型進水口內腔結構示意圖。

圖中：1屋頂、11流水槽、2橫支撐架、3豎支撐架、4屋檐、41進水口、411外螺紋、412濾孔、42斜板、43連接管、44內螺紋、5支撐板、6水管、7支撐柱、8防滑墊、9水槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-8，本實用新型提供一種技術方案：一種生態養牛場，包括屋頂1，屋頂1兩側的表面均設有流水槽11，屋頂1內腔的內壁分別設有橫支撐架2和豎支撐架3，橫支撐架2和豎支撐架3的兩端均通過螺絲與屋檐4的內壁固定連接，且橫支撐架2和豎支撐架3交錯連接，通過橫支撐架2和豎支撐架3，可起到支撐養牛場的作用，避免了養牛場長時間使用出現損壞的狀況，從而大大增加了養牛場的使用壽命，適合推廣使用，屋頂1的左右兩側設有屋檐4，屋檐4內腔的底部設有連接管43，屋檐4的內腔設有斜板42，通過斜板42，可起到收集雨水的作用，這樣養牛場在雨天收集雨水時效果更好，可以收集到大量的雨水提供牛飲用，從而降低了商家在養牛時的成本，斜板42的底部通過內螺紋44與水管6的頂部固定連接，且水管6的頂部貫穿連接于支撐板5，水管6的數量不少于一個，斜板42的表面設有進水口41，進水口41的底部通過外螺紋411貫穿斜板42與連接管43固定連接，進水口41的表面設有濾孔412，通過濾孔412，可起到過濾雨水的作用，這樣養牛場收集來的雨水更加的干凈，從而給牛提供更好的飲用水資源，且進水口41的數量不少于三個，斜板42的底部與連接管43緊密連接，且斜板42的左右兩側通過固定件與屋檐4內壁固定連接，屋檐4的底部設有支撐板5，支撐板5的底部均設有支撐柱7，且支撐柱7的底部設有防滑墊8，通過支撐柱7和防滑墊8，可對養牛場起到固定的作用，養牛場在使用時更加的穩定，避免了養牛場在使用時會出現滑動的狀況，支撐柱7的內側設有水槽9，支撐板5的底部設有水管6，該生態養牛場，通過屋頂1、流出槽11、屋檐4、進水口41、連接管43和水管6，可在養牛場在雨天時起到收集雨水的作用，這樣養牛場在提供水給牛飲用時，就節約了大量的水資源，從而降低了商家在養牛時的成本。

工作原理：在雨天時，通過屋頂1上的流出槽11可把雨水傳送到屋檐4，通過屋檐4內的斜板42把雨水傳送到進水口41，通過進水口41內的濾孔412對雨水進行過濾，通過進水口41把雨水傳送到連接管43，通過連接管43把雨水傳送到水管6，通過水管6把雨水傳送到水槽9提供給牛飲用即可。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
