本實用新型涉及一種松軟土層基坑中支護與止水合一的組合結構，屬于基坑工程技術領域。

背景技術：

在灌注樁基坑處于松軟土層時，如松散的砂土層或粉土層。由于松軟土層土質較差，滲透系數較大，灌注樁成孔施工中容易造成塌孔，從而無法保證樁的成孔質量。由于松軟土層壓縮系數較大，土體重度遠小于混凝土重度，澆筑混凝土過程中擴徑嚴重，往往造成充盈系數較大，遠遠超過設計值，從而無法保證樁的成孔質量。這不僅造成工程成本的增加，更無法保證灌注樁施工質量。不斷地塌孔，必要時還需要進行返工處理，不僅耽誤了工期，還造成了人力、物力、財力資源的浪費。因此，采用合理經濟的措施進行灌注樁的施工，有著重要的技術價值和經濟意義。

技術實現要素：

本實用新型提供了一種松軟土層基坑中支護與止水合一的組合結構，以用于解決現有灌注樁施工技術在基坑處于松軟土層條件下，灌注樁成孔質量差，充盈系數較大的問題。

本實用新型的技術方案是：一種松軟土層基坑中支護與止水合一的組合結構，包括止水帷幕樁1、灌注樁孔2、鋼筋籠3、灌注樁4；

在基坑開挖邊線外圍設置止水帷幕樁1形成水泥土攪拌樁復合體，待止水帷幕樁樁身設計強度達到75%以上；在止水帷幕樁1樁心位置隔樁設置灌注樁孔2（隔樁指的是每隔一個止水帷幕樁1設置灌注樁孔2），在灌注樁孔2中下放鋼筋籠3到設計標高，在下放了鋼筋籠3的灌注樁孔2中澆筑混凝土，待混凝土達到設計強度后形成灌注樁4。

所述止水帷幕樁1采用三軸攪拌樁或高壓旋噴樁進行設置，直徑在850mm~1500mm，具體尺寸根據灌注樁4直徑而定，要求至少比灌注樁4的直徑大250mm。

止水帷幕樁1直徑至少比灌注樁4的直徑大250mm。

所述止水帷幕樁1樁身長度至少比灌注樁4長500mm。

所述灌注樁4采取隔樁施工（此處隔樁，指的是“在止水帷幕樁1樁心位置設置一個灌注樁孔2，在灌注樁孔2中下放鋼筋籠3到設計標高，在下放了鋼筋籠3的灌注樁孔2中澆筑混凝土，待混凝土達到設計強度后形成一個灌注樁4”并應在灌注樁混凝土24h后，間隔一個灌注樁孔2施工，即接著“間隔一個灌注樁孔2在止水帷幕樁1樁心位置形成下一個灌注樁孔2，在灌注樁孔2中下放鋼筋籠3到設計標高，在下放了鋼筋籠3的灌注樁孔2中澆筑混凝土，待混凝土達到設計強度后形成下一個灌注樁4”）滿足灌注樁4與灌注樁4之間間隔灌注樁孔2施工，灌注樁孔2與灌注樁孔2之間間隔一個止水帷幕樁1。

其中，

所述止水帷幕樁1的水灰比控制在0.8：1~1.5：1。

所述灌注樁孔2水平軸線和垂直軸線方向的樁位偏差均不宜超過50mm，垂直度偏差不宜大于0.5%。

所述鋼筋籠3要求按照施工圖提前制作，在起吊、運輸和安裝過程中采取措施防止變形。

所述灌注樁4要求按照施工圖紙設計，采取隔樁施工。

所述灌注樁4混凝土坍落度在180mm~220mm。

本實用新型的使用過程如下：

（1）止水帷幕樁1軸線及樁位放樣；

（2）待軸線及樁位放樣完畢后，樁機就位后施工止水帷幕樁1；

（3）待止水帷幕樁1樁身達到設計強度的75%以上時，再在止水帷幕樁1樁心位置隔樁設置灌注樁孔2；

（4）下放已經制作好的鋼筋籠3至設計標高；

（5）澆筑混凝土，待混凝土達到設計強度后形成灌注樁4，對剩余灌注樁4進行隔樁施工。

（6）灌注樁4全部施工完成，得到支護與止水合一的組合結構。

（7）進行基坑開挖。

本實用新型的有益效果是：

該技術通過先施工止水帷幕樁，再在達到設計強度的止水帷幕樁樁心位置施工灌注樁孔，使達到一定強度的止水帷幕樁在灌注樁成孔施工中起到護壁作用，形成支護與止水合一的組合結構，有效解決了現有灌注樁施工技術在基坑處于松軟土層條件下，灌注樁成孔質量差，充盈系數較大的問題。與傳統施工方法相比，不僅減少了施工空間，而且有效地保證了灌注樁樁身質量，提高了灌注樁施工技術的經濟性。

附圖說明

圖1是本實用新型施工完成后平面示意圖；

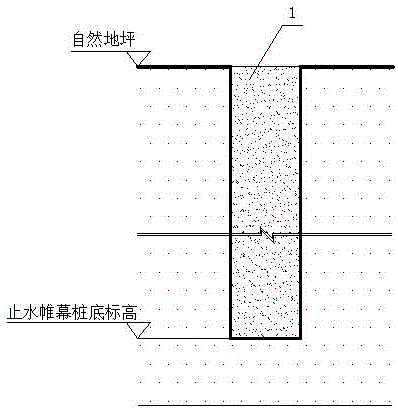

圖2是本實用新型施工完成后剖面示意圖；

圖3是本實用新型結構灌注樁成孔后平面示意圖；

圖4是本實用新型結構灌注樁成孔后剖面示意圖；

圖5是本實用新型結構下放鋼筋籠后平面示意圖；

圖6是本實用新型結構下放鋼筋籠后剖面示意圖；

圖7是本實用新型結構澆筑混凝土后平面示意圖；

圖8是本實用新型結構澆筑混凝土后剖面示意圖；

圖9是本實用新型結構混凝土灌注樁全部施工完成后平面示意圖；

圖中：1-止水帷幕樁，2-灌注樁孔，3-鋼筋籠，4-灌注樁。

具體實施方式

實施例1：如圖1-9所示，一種松軟土層基坑中支護與止水合一的組合結構，包括止水帷幕樁1、灌注樁孔2、鋼筋籠3、灌注樁4；

在基坑開挖邊線外圍設置止水帷幕樁1形成水泥土攪拌樁復合體，待止水帷幕樁樁身設計強度達到75%以上；在止水帷幕樁1樁心位置隔樁設置灌注樁孔2，在灌注樁孔2中下放鋼筋籠3到設計標高，在下放了鋼筋籠3的灌注樁孔2中澆筑混凝土，待混凝土達到設計強度后形成灌注樁4。

所述止水帷幕樁1采用三軸攪拌樁進行設置；止水帷幕樁1直徑至少比灌注樁4的直徑大250mm。

所述止水帷幕樁1樁身長度至少比灌注樁4長500mm。

所述灌注樁4采取隔樁施工。

實施例2：如圖1-9所示，一種松軟土層基坑中支護與止水合一的組合結構，包括止水帷幕樁1、灌注樁孔2、鋼筋籠3、灌注樁4；

在基坑開挖邊線外圍設置止水帷幕樁1形成水泥土攪拌樁復合體，待止水帷幕樁樁身設計強度達到75%以上；在止水帷幕樁1樁心位置隔樁設置灌注樁孔2，在灌注樁孔2中下放鋼筋籠3到設計標高，在下放了鋼筋籠3的灌注樁孔2中澆筑混凝土，待混凝土達到設計強度后形成灌注樁4。

所述止水帷幕樁1采用高壓旋噴樁進行設置；止水帷幕樁1直徑至少比灌注樁4的直徑大250mm。

所述止水帷幕樁1樁身長度至少比灌注樁4長500mm。

所述灌注樁4采取隔樁施工。

實施例3：如圖1-9所示，一種松軟土層基坑中支護與止水合一的組合結構，包括止水帷幕樁1、灌注樁孔2、鋼筋籠3、灌注樁4；

在基坑開挖邊線外圍設置止水帷幕樁1形成水泥土攪拌樁復合體，待止水帷幕樁樁身設計強度達到75%以上；在止水帷幕樁1樁心位置隔樁設置灌注樁孔2，在灌注樁孔2中下放鋼筋籠3到設計標高，在下放了鋼筋籠3的灌注樁孔2中澆筑混凝土，待混凝土達到設計強度后形成灌注樁4。

上面結合附圖對本實用新型的具體實施方式作了詳細說明，但是本實用新型并不限于上述實施方式，在本領域普通技術人員所具備的知識范圍內，還可以在不脫離本實用新型宗旨的前提下作出各種變化。
