本實用新型涉及供水設備，尤其涉及一種無負壓供水設備。

背景技術：

無負壓供水設備是一種加壓供水機組直接與市政供水管網聯接、在市政管網剩余壓力基礎上串聯疊壓供水而確保市政管網壓力不小于設定保護壓力(可以是相對壓力的0壓力，小于0壓力時稱為負壓)的二次加壓供水設備。管網疊壓(無負壓)供水設備的核心是在二次加壓供水系統運行過程中如何防止負壓產生，消除機組運行對市政管網的影響，在保證不影響附近用戶用水的前提下實現安全、可靠、平穩、持續供水。無負壓供水設備集成在一個基座上，設備沉重，運輸安裝需要大型的起吊設備，安裝、調整困難。

技術實現要素：

本實用新型所要解決的技術問題是提供能夠可靠、平穩、持續供水，集成度高、安裝調整方便的一種無負壓供水設備。

為解決上述技術問題，本實用新型的技術方案是：一種無負壓供水設備，包括穩流罐，所述穩流罐上設有與城市管道連通的進水口，所述穩流罐的上部設有真空抑制器，所述穩流罐的出水口連接有若干個分水管，所述分水管上設有增壓水泵，所述增壓水泵的前后兩側均設有蝶閥，若干個所述增壓水泵連接有輸水管；所述輸水管上設有所述穩壓罐；還包括底座，所述穩流罐、所述增壓水泵均固定在所述底座上，所述底座的四周設有將底座固定在地基上的連接孔，所述底座的底部設有輔助運輸裝置，所述輔助運輸裝置包括若干個行走輪，所述底座上設有供所述行走輪上下穿過所述底座的安裝孔，所述安裝孔的上端覆蓋有連接板，所述行走輪安裝在所述連接板上。

作為優選的技術方案，還包括控制柜，所述輸水管上設有壓力傳感器、所述增壓水泵和所述真空抑制器由所述控制柜控制。

作為優選的技術方案，所述行走輪為萬向輪。

作為優選的技術方案，所述底座包括倒U形的主體，所述主體的兩側設有向所述主體的外側延伸的延伸體，所述安裝孔位于所述延伸體上。

作為優選的技術方案，所述底座上還設有存儲所述行走輪和所述連接板的設備箱。

作為優選的技術方案，所述增壓水泵和所述底座之間設有緩沖座。

由于采用了上述技術方案，一種無負壓供水設備，包括穩流罐，所述穩流罐上設有與城市管道連通的進水口，所述穩流罐的上部設有真空抑制器，所述穩流罐的出水口連接有若干個分水管，所述分水管上設有增壓水泵，所述增壓水泵的前后兩側均設有蝶閥，若干個所述增壓水泵連接有輸水管；所述輸水管上設有所述穩壓罐；穩流罐、增壓水泵和穩壓罐保證進水的穩定、可靠。還包括底座，所述穩流罐、所述增壓水泵均固定在所述底座上，所述底座的四周設有將底座固定在地基上的連接孔，所述底座的底部設有輔助運輸裝置，所述輔助運輸裝置包括若干個行走輪，所述底座上設有供所述行走輪上下穿過所述底座的安裝孔，所述安裝孔的上端覆蓋有連接板，所述行走輪固定在所述連接板上。穩流罐、增壓水泵等設備集成安裝在底座上，集成度高，方便在工廠統一安裝、調試后再現場安裝，簡化現場安裝工序；行走輪可拆裝的安裝在所述底座上，方便對供水設備安裝、調整，同時也保證了固定精度和穩固性。

一種無負壓供水設備供水穩定、可靠，現場安裝操作簡單，安裝調整、運輸方便；固定可靠。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本實用新型實施例的結構示意圖；

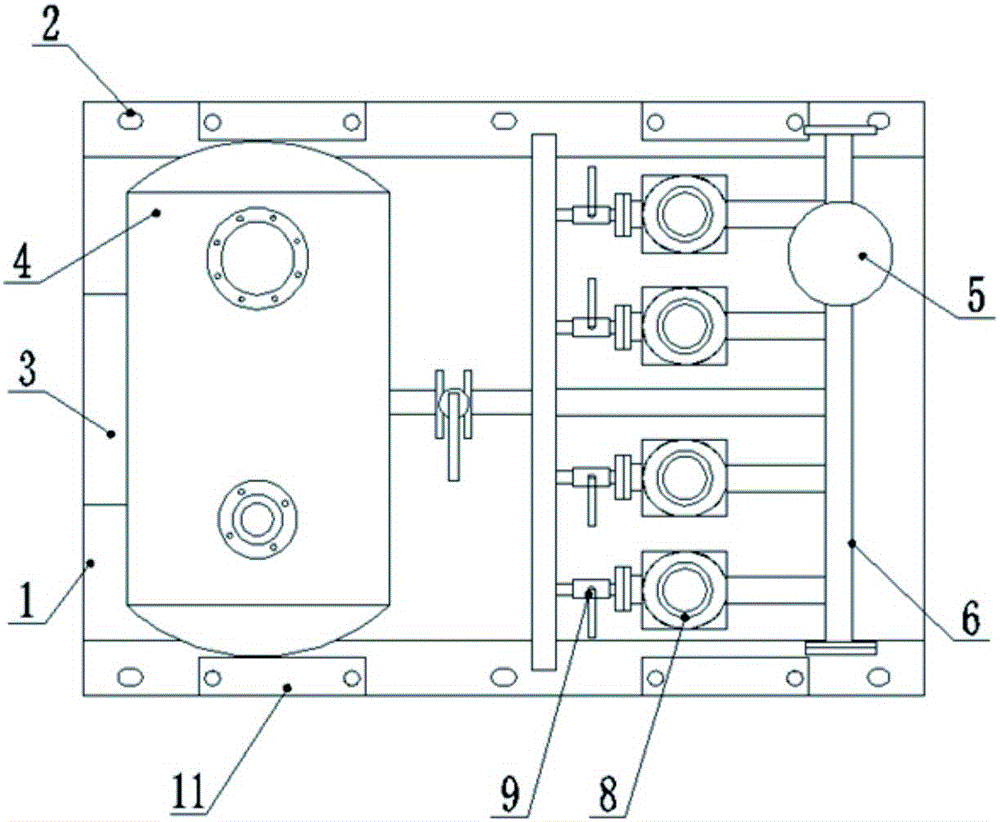

圖2是圖1的俯視圖；

圖3是本實用新型實施例中底座的結構示意圖。

1-底座；2-連接孔；3-設備箱；4-穩流罐；5-穩壓罐；6-輸水管；7-安裝孔；8-增壓水泵；9-分水管；10-行走輪；11-連接板；12-主體；13-延伸體。

具體實施方式

如圖1和圖2所示，一種無負壓供水設備，包括穩流罐4，所述穩流罐上設有與城市管道連通的進水口，所述穩流罐4的上部設有真空抑制器，防止穩流罐4在負壓的作用下變形。所述穩流罐4的出水口連接有若干個分水管9，所述分水管9上設有增壓水泵8，所述增壓水泵8的前后兩側均設有蝶閥。若干個所述增壓水泵8連接有輸水管6，所述輸水管6上設有所述穩壓罐5。還包括控制柜，所述輸水管6上設有壓力傳感器、所述增壓水泵8和所述真空抑制器由所述控制柜控制。

如圖1和圖2所示，還包括底座1，所述穩流罐4、所述增壓水泵8均固定在所述底座1上，增壓水泵8與底座1之間設有緩沖座，緩沖增壓水泵8工作過程中產生的振動。所述底座1的四周設有將底座1固定在地基上的連接孔2。優選的，所述底座1包括倒U形的主體12，所述主體12的兩側設有向所述主體12的外側延伸的延伸體13，底座1 的結構合理，強度高，抗振效果好。所述底座1的底部設有輔助運輸裝置，所述輔助運輸裝置包括若干個行走輪10，優選的所述行走輪10為萬向輪。所述底座1上設有供所述行走輪10上下穿過所述底座1的安裝孔7，所述安裝孔7位于所述延伸體13上。所述安裝孔7上覆蓋有連接板11，所述連接板11安裝于所述底座1的上表面上，所述行走輪10固定在所述連接板11上。

當調整、安裝供水設備時，萬向輪的設置便于調整，當完成調整之后，可將連接板11連同行走輪10一同拆下，底座與地基的連接穩固可靠。拆卸下來的連接板11和行走輪10可再次利用，也可放置在供水設備處，以供設備的轉移運輸用。如果將連接板11和行走輪10放置在供水設備處，所述底座1上還設有存儲所述行走輪10和所述連接板11的設備箱3。

以上顯示和描述了本實用新型的基本原理、主要特征及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
