本實用新型涉及水壩技術領域，特別是涉及一種防洪水壩單體。

本實用新型還涉及一種由上述防洪水壩單體組成的防洪水壩組件。

背景技術：

目前，在抗洪中，傳統使用沙袋，石料等抗洪材料。但是傳統材料體積大，重量重，而且運輸和儲備都需要大量的人力、物力及空間；同時，構筑臨時水壩需要相當長的時間來完成，這往往不能滿足第一時間快速布防的要求，洪水未來時，傳統方式水壩將通路全部封死；另外，洪水過后，拆除移走臨時的水壩又需要大量的時間及人力。

因此，提供一種能夠現場拆卸組裝、快速布置回收、結構強度高，擋水效果好、單件重量輕、可完全人工作業布設和不占用較大存儲空間的應急防洪水壩裝置是目前急需解決的問題之一。

技術實現要素：

本實用新型是為了解決現有技術中的不足而完成的，本實用新型的目的是提供一種能夠現場拆卸組裝、快速布置回收、單件重量輕、可完全人工作業布設和不占用較大存儲空間的應急防洪水壩單體。

本實用新型的一種防洪水壩單體，包括單體擋水面板和兩個折疊式支架，所述支架分別可拆卸固定于所述單體擋水面板左右端面的下部，所述支架包括上支架板和下支架板，所述上支架板和所述下支架板前端形成30°-80°的夾角，所述單體擋水面板左右兩端的底表面與所述上支架板的上表面可拆卸固定，所述下支架板可拆卸固定于地面上。

本實用新型的一種防洪水壩單體還可以是：

所述上支架板和所述下支架板之間設有至少一個支架腿，所述上支架板底部設有至少三個卡棱，所述支架腿下部可拆卸固定或鉸接于所述下支架板上，所述支架腿上部可拆卸卡接在所述卡棱上。

所述單體擋水面板上表面設有防水膜，所述防水膜內壁與所述單體擋水面板外壁貼合。

所述防水膜由單體擋水面板的上部延伸至所述支架前端的地面上，所述防水膜前端設有配重裝置，所述配重裝置與所述防水膜可拆卸固定連接，所述配重裝置與地面可拆卸固定。

所述單體擋水面板上表面的防水膜的上部設有壓載裝置，所述壓載裝置可拆卸固定于所述單體擋水面板上表面上，所述防水膜通過所述壓載裝置可拆卸固定在所述單體擋水面板上表面上。

所述配重裝置和所述壓載裝置均為鐵鏈。

所述單體擋水面板由金屬材料制成。

本實用新型的一種防洪水壩單體，包括單體擋水面板和兩個折疊式支架，所述支架分別可拆卸固定于所述單體擋水面板左右端面的下部，所述支架包括上支架板和下支架板，所述上支架板和所述下支架板前端形成30°-80°的夾角，所述單體擋水面板左右兩端的底表面與所述上支架板的上表面可拆卸固定，所述下支架板可拆卸固定于地面上。這樣，將兩個折疊式支架展開一定角度固定好并分開固定于地面上，然后將單體擋水面板安裝到兩組折疊支架之間，形成一個防洪水壩單體，當洪水來襲時，可以根據洪水的高度來調整支架的角度，從而達到更好的防洪效果，當洪水退去后，需要將防洪水壩單體進行拆卸回收時，單體擋水面板可以快速的從折疊式支架上拆卸下來，然后將支架折疊進行收回保存，以備隨時使用。本實用新型提供的防洪水壩單體，相對于現有技術而言,其具有的優點是：能夠現場拆卸組裝、防洪效果好、快速布置回收、單件重量輕、可完全人工作業布設和不占用較大存儲空間。

本實用新型是為了解決現有技術中的不足而完成的，本實用新型的另一發明目的是提供一種能夠現場拆卸組裝、防洪效果好、快速布置回收、單件重量輕、可完全人工作業布設和不占用較大存儲空間的應急防洪水壩組件。

本實用新型的一種防洪水壩組件，包括橫梁和至少兩個防洪水壩單體，所述橫梁左右兩端分別可拆卸固定于相鄰所述防洪水壩單體之間，所述橫梁上表面可拆卸固定有連體擋水面板，所述連體擋水面板寬度大于或等于所述橫梁寬度，所述防洪水壩單體包括單體擋水面板和兩個折疊式支架，所述支架分別可拆卸固定于所述單體擋水面板左右端面的下部，所述支架包括上支架板和下支架板，所述上支架板和所述下支架板前端形成30°-80°的夾角，所述單體擋水面板左右兩端的底表面與所述上支架板的上表面可拆卸固定，所述下支架板可拆卸固定于地面上。

本實用新型的一種防洪水壩組件還可以是：

所述橫梁左右兩端通過所述防洪水壩單體上表面的通孔可拆卸固定于相鄰所述防洪水壩單體之間。

本實用新型的一種防洪水壩組件，包括橫梁和至少兩個防洪水壩單體，所述橫梁左右兩端分別可拆卸固定于相鄰所述防洪水壩單體之間，所述橫梁上表面可拆卸固定有連體擋水面板，所述連體擋水面板寬度大于或等于所述橫梁寬度，所述防洪水壩單體包括單體擋水面板和兩個折疊式支架，所述支架分別可拆卸固定于所述單體擋水面板左右端面的下部，所述支架包括上支架板和下支架板，所述上支架板和所述下支架板前端形成30°-80°的夾角，所述單體擋水面板左右兩端的底表面與所述上支架板的上表面可拆卸固定，所述下支架板可拆卸固定于地面上。這樣，當洪水來襲時，可以快速將兩個折疊式支架展開一定角度并分開固定于地面上，然后將單體擋水面板安裝到兩組折疊支架之間上表面上，形成一個防洪水壩單體，然后根據現場的防洪需求，利用橫梁將相鄰的多個防洪水壩單體進行連接組裝，并在橫梁的上表面也安裝連體擋水面板，形成現場需要長度的防洪水壩組件，當洪水到來時，可以利用防洪水壩組件來抵擋洪水，進一步保證了人們的生命和財產安全。當洪水退去后，可以快速的將防洪水壩組件進行拆除，然后再將每個防洪水壩單體進行拆解并收回，方便抗洪人員可以快速的進行救災等操作。本實用新型提供的防洪水壩組件，相對于現有技術而言,其具有的優點是：能夠現場拆卸組裝、防洪效果好、快速布置回收、可完全人工作業布設和不占用較大存儲空間。

附圖說明

圖1是本實用新型的一種防洪水壩單體的結構示意圖。

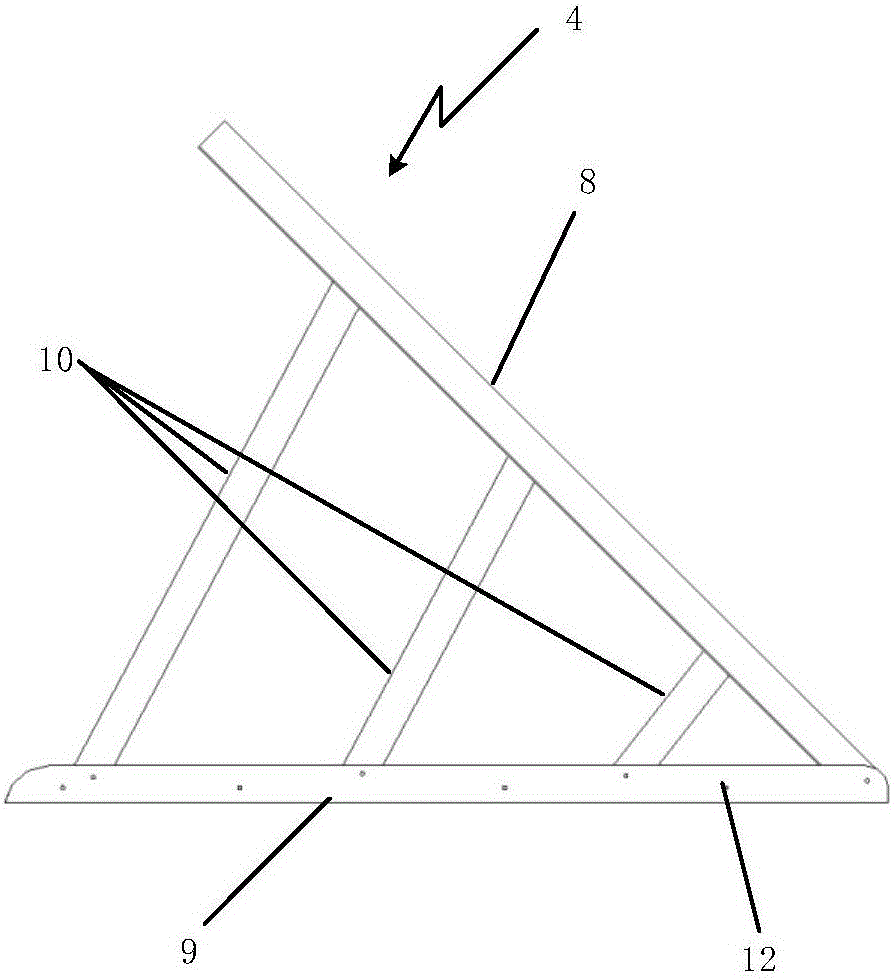

圖2是本實用新型的一種防洪水壩單體的折疊式支架的結構示意圖。

圖3是本實用新型的一種防洪水壩組件的結構示意圖。

圖4是本實用新型的一種防洪水壩組件在橫梁上安裝連體擋水面板的結構圖。

圖號說明

1…單體擋水面板 2…橫梁 13…防洪水壩單體

4…支架 5…防水膜 6…配重裝置

8…上支架板 9…下支架板 12…通孔

10…支架腿 11…壓載裝置 3…連體擋水面板

具體實施方式

下面結合附圖的圖1至圖4對本實用新型的一種防洪水壩單體和一種防洪水壩組件作進一步詳細說明。

本實用新型的一種防洪水壩單體，請參考圖1-4，包括單體擋水面板1和兩個折疊式支架4，所述支架4分別可拆卸固定于所述單體擋水面板1左右端面的下部，所述支架4包括上支架板8和下支架板9，所述上支架板8和所述下支架板9前端形成30°-80°的夾角，所述單體擋水面板1左右兩端的底表面與所述上支架板8的上表面可拆卸固定，所述下支架板9可拆卸固定于地面上。這樣，將兩個折疊式的支架4展開一定角度固定好并分開固定于地面上，然后將單體擋水面板1安裝到兩組折疊支架4之間，形成一個防洪水壩單體13，當洪水來襲時，可以根據洪水的高度來調整支架4的角度，從而達到更好的防洪效果，當洪水退去后，需要將防洪水壩單體13進行拆卸回收時，單體擋水面板1可以快速的從折疊式支架4上拆卸下來，然后將支架4折疊進行收回保存，以備隨時使用。本實用新型提供的防洪水壩單體，相對于現有技術而言,其具有的優點是：能夠現場拆卸組裝、防洪效果好、快速布置回收、單件重量輕、可完全人工作業布設和不占用較大存儲空間。

本實用新型的一種防洪水壩單體，請參考圖1-4，在前面描述的技術方案的基礎上還可以是：所述上支架板8和所述下支架板9之間設有至少一個支架腿10，所述上支架板8底部設有至少三個卡棱，所述支架腿10下部可拆卸固定或鉸接于所述下支架板9上，所述支架腿10上部可拆卸卡接在所述卡棱上。這樣，在上支架板8底部表面上設置多個卡棱，然后將支架腿10底部固定在下支架板9上，將支架腿10上部卡在上支架板8底部的卡棱上，如果需要設定不同的角度，可以來調整支架腿10在卡棱上的位置，可以根據現場洪水的情況來設定。也可以在上支架板8底部表面和下支架板9的上表面分別設置卡棱，然后將支架腿10的上下端卡接在上支架板8底部表面和下支架板9的上表面的卡棱上，當使用時，將支架腿10直接拿下來，進行回收即可。也可以將支架腿10的底部一端鉸接在下支架板8上，支架腿10頂端卡接在上支架板8的卡棱上，當不使用時，將支架腿10上端從卡棱上移開，并將支架腿10放平回收。也可以設置兩個支架腿10或三個支架腿10，支架腿10間隔均勻設置在上支架板8和下支架板9之間，從而達到支撐支架4的作用，進一步提高洪水來襲時的單體擋水面板1的穩固性。還可以是：所述單體擋水面板1上表面設有防水膜5，所述防水膜5內壁與所述單體擋水面板1外壁貼合。這樣，在單體擋水面板1上表面設有防水膜5，防水膜5能夠起到閉水的作用，使水不會滲漏到單體擋水面板1的背面，可以有效的抵擋洪水。防水膜5可以由PVC材料或TPU材料或PVC或TPU混合材料制成。因PVC材料、TPU材料具有耐壓、柔軟可彎曲、防刺耐磨、重量輕便，容易加工成形，而且具有多種可選顏色，因此防水膜5采用PVC材料或TPU材料和PVC或TPU混合材料制成是十分必要的。進一步的優選方案是：所述防水膜5由單體擋水面板1的上部延伸至所述支架4前端的地面上，所述防水膜5前端設有配重裝置6，所述配重裝置6與所述防水膜5可拆卸固定連接，所述配重裝置6與地面可拆卸固定。這樣，可以利用配重裝置6有效的將防水膜5固定于地面，防止洪水從折疊支架4的底部滲漏出去，從而有效的保證了該防洪水壩單體13的擋水效果。進一步的優選方案是：所述單體擋水面板1上表面的防水膜5的上部設有壓載裝置11，所述壓載裝置11可拆卸固定于所述單體擋水面板1上表面上，所述防水膜5通過所述壓載裝置11可拆卸固定在所述單體擋水面板1上表面上。這樣，通過壓載裝置11將防水膜5牢牢的固定于單體擋水面板1上，從而有效的保證了該防洪水壩單體13的擋水效果，當然也可以利用夾子或其他的方式將防水膜5固定于單體擋水面板1上，只要能滿足防水膜5與單體擋水面板1很好的固定即可。進一步的優選方案是：所述配重裝置6和所述壓載裝置11均為鐵鏈。這樣，配重裝置6和壓載裝置11均為鐵鏈，可以有效的將防水膜5固定于地面，防止洪水從折疊支架4的底部滲漏出去，而且通過鐵鏈將防水膜5牢牢的固定于單體擋水面板1上，從而有效的保證了該防洪水壩單體13的擋水效果，當然也可以利用夾子或其他的方式將防水膜5固定于單體擋水面板1上，只要能滿足防水膜5與單體擋水面板1很好的固定即可。還可以是：所述單體擋水面板1由金屬材料制成。這樣，單體擋水面板1采用金屬材料的好處在于其具有耐磨、耐腐蝕、硬度好和強度高特點，進一步的延長了防洪水壩單體13的使用壽命。

本實用新型的一種防洪水壩組件，請參考圖1-4，包括橫梁2和至少兩個防洪水壩單體13，所述橫梁2左右兩端分別可拆卸固定于相鄰所述防洪水壩單體13之間，所述橫梁2上表面可拆卸固定有連體擋水面板3，所述連體擋水面板3寬度大于或等于所述橫梁2寬度，所述防洪水壩單體13包括單體擋水面板1和兩個折疊式支架4，所述支架4分別可拆卸固定于所述單體擋水面板1左右端面的下部，所述支架4包括上支架板8和下支架板9，所述上支架板8和所述下支架板9前端形成30°-80°的夾角，所述單體擋水面板1左右兩端的底表面與所述上支架板8的上表面可拆卸固定，所述下支架板9可拆卸固定于地面上。這樣，當洪水來襲時，可以快速將兩個折疊式支架4展開一定角度并分開固定于地面上，然后將單體擋水面板1安裝到兩組折疊支架4之間上表面上，形成一個防洪水壩單體13，然后根據現場的防洪需求，利用橫梁2將相鄰的多個防洪水壩單體13進行連接組裝，并在橫梁2的上表面安裝連體擋水面板3，形成現場需要長度的防洪水壩組件，當洪水到來時，可以利用防洪水壩組件來抵擋洪水，進一步保證了人們的生命和財產安全。當洪水退去后，可以快速的將防洪水壩組件進行拆除，然后再將每個防洪水壩單體13進行拆解并收回，方便抗洪人員可以快速的進行救災等操作。本實用新型提供的防洪水壩組件，相對于現有技術而言,其具有的優點是：能夠現場拆卸組裝、防洪效果好、快速布置回收、可完全人工作業布設和不占用較大存儲空間。

本實用新型的一種防洪水壩組件，請參考圖1-4，在前面描述的技術方案的基礎上還可以是：所述橫梁2左右兩端通過所述防洪水壩單體13上表面的通孔12可拆卸固定于相鄰所述防洪水壩單體13之間。這樣，將橫梁2的兩端通過防洪水壩單體13上表面的通孔12分別固定在相鄰的防洪水壩單體13之間，利用橫梁2將防洪水壩單體13組裝成現場所需的防洪長度，并在橫梁2上安裝連體擋水面板3，防止水透過橫梁2，從而更好的對洪水進行阻擋，進一步保證人們的人身和財產安全，避免更大的隱患發生。

上述僅對本實用新型中的幾種具體實施例加以說明，但并不能作為本實用新型的保護范圍，凡是依據本實用新型中的設計精神所作出的等效變化或修飾或等比例放大或縮小等，均應認為落入本實用新型的保護范圍。
