本實用新型涉及一種監測儀器，具體涉及一種監測儀器埋設保護裝置。

背景技術：

在水利工程中堤壩施工時，往往會在其周圍埋設及安置大量的監測儀器，用來監控堤壩的施工及運行狀態。由于施工過程中有大型機械的存在，其自重及帶來的巨大沖擊力會影響到監測儀器，因而需要設置相應的防護裝置在埋設儀器周邊。現有的保護裝置主要有如下幾種：第一種是布置一個大型的圓柱形鋼筒放在監測儀器的外圍，當鋼桶外側壩體碾壓結束后，放入監測儀器，再將筒內壩土用機械碾壓密實然后將鋼筒拔出，單點儀器完成埋設過程完成；第二種是用幾塊凵形板拼裝而成，包括兩塊第一凵形板和兩塊第二凵形板,每個第一凵形板的兩個直角分別嵌入兩個第二凵形板的L形卡槽構成矩形保護框架，將監測儀器置于矩形保護框架的中心。

以上兩種裝置主要有以下幾點不足：第一種裝置不足之處在于鋼筒自重和體積較大，轉運、安裝要用到大型的機械，施工繁瑣，費用較高；第二種裝置雖然結構簡單且施工便捷，但由于該裝置是由幾塊凵形板拼接而成，中間存在卡槽，吊拔時摩阻力比較大，縫隙較大。

技術實現要素：

本實用新型的目的在于針對現有技術的不足，提供一種結構簡單且實用的監測儀器埋設保護裝置。

本實用新型的目的通過以下技術方案實現的，一種監測儀器保護裝置，包括兩塊第一面板、兩塊第二面板和四個銷釘，兩塊第一面板、兩塊第二面板圍成矩形保護框架，兩塊第一面板相對設置，兩塊第二面板相對設置；第一面板兩側沿高度方向設置第一圓環，第二面板兩側沿高度方向上設置第二圓環，銷釘穿過第一面板的第一圓環、第二面板的第二圓環實現第一、二面板的連接。

優選的，所述第一面板的第一圓環與第二面板的第二圓環的內半徑與銷釘外徑相適配。

優選的，所述第一面板的第一圓環與第二面板的第二圓環交錯設置。

優選的，所述銷釘的高度大于第一、二面板高度。

優選的，所述第一面板和第二面板的內外表面要標上刻度。

優選的，所述第一面板上的第一圓環的數量為2個，第二面板上的第一圓環的數量為2個，第一圓環與第一圓環同軸線設置。

優選的，所述第一、二面板頂部設有突出的環狀的起吊點

與現有技術相比，本實用新型具有以下有益效果：本實用新型監測儀器保護裝置包括兩塊第一面板、兩塊第二面板和四個銷釘，所述兩種面板在短邊邊緣上均設有兩個圓環，故每個面板上共有4個圓環，第一面板上的圓環設置的高度均和第二面板的圓環高度不同，兩種面板的圓環兩兩豎直對齊，再用銷釘插入垂直放置四塊面板的圓環中構成矩形保護框架，將監測儀器置于矩形保護框架的中心，通過將矩形保護框架內外的壩土碾壓密實，矩形框架能有效防止堤壩施工過程中的外來沖擊力，且組裝快速簡單，達到對監測儀器的保護作用。

兩種面板圓環的內半徑與銷釘的厚度相適配，以便銷釘插入圓環后使面板結合更加緊密，形成的矩形保護框架更加牢固，抗沖擊能力更加穩定。

為了進一步增強銷釘的固定效果，兩種面板圓環的高度應相互錯開，以便銷釘固定成的矩形框架更加堅固。

為了便于將所述矩形框架組裝更加方便，銷釘的高度應比矩形框架要高，當需要拆卸組裝時，直接拔出銷釘就可以直接進行。

為了便于將所述矩形保護框架拔吊到所需高程，所述四塊面板在頂板邊緣應設有突出的環狀的起吊點，可用機械或人力起吊裝置勾住起吊點，此矩形保護裝置拆卸簡單，可將4塊面板分別拔高；因此矩形保護框架自重小且中間無凹槽，故矩形保護框架和內外土的摩擦力小，不需要大型起重設備即可吊起，施工過程便捷，不影響堤壩建設進度。優選地，所述起吊點在所述四塊面板頂部均勻設置1~3個，此面板都是對稱的，所以起吊方便省力。

為了使矩形保護框架吊拔至壩土碾壓高程，在所述面板表面和外表面標上刻度，在往上拔起的過程中對照刻度比較，直到到達所需的高程時停止起吊，此時所在位置為新的碾壓高程。

本實用新型巧妙地利用四塊帶圓環的面板和銷釘相互固定形成一個矩形保護框架，結構簡單，成本低，且拼接方法便捷；

本實用新型四塊面板是用銷釘固定的，組裝比較方便，在保護框架提升的過程中，可拆卸成單獨的面板，故在吊拔時面板是相互對稱的，提升過程中只需采用簡易的起吊裝置便能將保護框架提升至新的高程，而不用使用大型的起吊設備，達到了降低費用、減少施工干擾、加快施工進度的目的；本實用新型銷釘和面板可相互拆除，在吊拔時摩阻力小，對壩土不會產生很大的影響。

附圖說明

圖1為本實用新型監測儀器保護裝置的俯視結構示意圖；

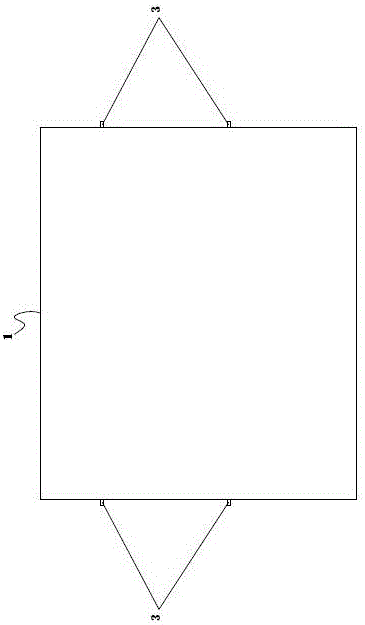

圖2為本實用新型監測儀器保護裝置的第一面板的結構示意圖；

圖3為本實用新型監測儀器保護裝置的第二面板的結構示意圖；

圖4為本實用新型監測儀器保護裝置的銷釘的結構示意圖。

圖5為圖1中沿A-A的剖面圖。

圖中：1第一面板、2第二面板、3第一圓環、4第二圓環、5銷釘。

具體實施方式

下面對本實用新型技術方案進行詳細說明，但是本實用新型的保護范圍不局限與所述實施例。

實施例：如圖1所示，一種監測儀器保護裝置，包括兩塊帶圓環的第一面板1、兩塊帶圓環第二面板2和四個銷釘5，如圖2、3所示，第一面板1在一側的邊緣設有第一圓環3，第二面板在一側邊緣設有第二圓環4，兩種面板的圓環兩兩垂直對齊，再用銷釘5插入垂直放置四塊面板的圓環中構成矩形保護框架，如圖4所示，銷釘的厚度應與圓環的內半徑相對應，起吊如圖1所示，先將4個銷釘全部拔出，然后分別起吊四塊面板，將監測儀器置于矩形保護框架的中心，通過將矩形保護框架內外的壩土碾壓密實，矩形保護框架可有效防止堤壩施工過程中外來沖擊力，組裝過程快速簡單，已達到對監測儀器的保護作用。

所述面板1和面板2圓環的內半徑與銷釘5的厚度相適配，以便銷釘5插入第一圓環3、第二圓環4后使面板結合更加緊密，形成的矩形保護框架更加牢固，抗沖擊能力更加穩定。第一面板1和第二面板2在一側均設有圓環，所述兩種面板圓環的內半徑與銷釘5的厚度相適配，以便銷釘5插入第一圓環3、第二圓環4后使面板結合更加緊密，形成的矩形保護框架更加牢固，抗沖擊能力更加穩定。 為了進一步增強銷釘5的固定效果，兩種面板圓環的高度應相互錯開，以便銷釘5固定成的矩形框架更加堅固。為了便于將所述矩形框架組裝更加方便，銷釘5的高度應比矩形框架要高，當需要拆卸組裝時，直接拔出銷釘5就可以直接進行。

所述第一面板1和第二面板2分別在頂部邊緣均勻地設有兩個突出的環狀的起吊點，在完成整個矩形保護框架的組裝工作中，將保護框架外的壩土進行碾壓，對保護框架內覆蓋監測儀器的壩土用小型振動器械分層碾壓密實，直到與外圍壩土達到同一高程，使用人力或簡易起吊裝置鉤住起吊點，將兩塊第一面板1和兩塊第二面板2分別拔高，不需要大型起重設備即可吊起，施工過程便捷，不影響堤壩建設進度。

如圖5所示，在所述面板表面和外表面標上刻度，在往上拔起的過程中對照刻度比較，直到到達所需的高程時停止起吊，此時所在位置為新的碾壓高程。

將監測儀器置于矩形保護框架的中心，通過將矩形保護框架內外的壩土碾壓密實，矩形框架能有效防止堤壩施工過程中的外來沖擊力，且組裝快速簡單，達到對監測儀器的保護作用；本實用新型巧妙地利用帶圓環的面板與銷釘互相嵌套形成一個矩形框架，結構簡單，施工方便，在保護框架提升時，摩阻力小，起吊簡單，不用使用大型的起吊設備，達到了降低費用，加快施工進度的目的。

如上所述，盡管參照特定的優選實施例已經表示和表述了本實用新型，但其不得解釋對本實用新型的限制，在不脫離所附權利要求定義的本實用新型的精神和范圍的前提下，可對其在形式上和細節上作出各種變化。
