本實用新型涉及潔具技術領域，尤其是涉及一種男用小便器防濺射裝置及男用小便器。

背景技術：

目前，在很多酒店、商場甚至住宅內的男士衛生間都設有男用小便器，設置男用小便器不僅滿足了男性選擇站立的方式進行小便的需求，相對坐便器還能在一定程度上節約水資源。但由于現有技術中男用小便器的結構還不夠完善，男士在使用男用小便器時往往會造成尿液濺射的現象，不僅使男用小便器更難清洗，還容易弄臟衣物和室內地面，影響衛生間的衛生狀況，給使用者帶來不便。

針對這一問題，現有技術中多采用在男用小便器背面設置升降架和改變男用小便器的結構的方法。前者是在男用小便器背部裝設升降架，并將升降架固定在男用小便器所依靠的墻體上，根據使用者自身的身高調節男用小便器的高度，通過這樣的方式來縮短使用者與男用小便器的距離，從而降低尿液在與男用小便器接觸時的速度，達到避免出現尿液濺射現象的目的。這種方法的局限性很大，操作不便且效果不明顯，公共場所中男用小便器多為公用，多人用手反復接觸調整男用小便器不衛生，而且過于縮短使用者與男用小便器之間的距離容易弄臟衣物；后者是根據尿液的運動路徑更改小便槽的結構，改造后的男用小便器的結構類似拋物線形狀，使男用小便器的內壁與尿液運動的切線方向的角度變小，以避免出現尿液濺射的情況。此方法雖能在一定程度上減弱尿液濺射的程度，但以尿液的運動軌跡為根據來改變小便槽的形狀，會使得男用小便器的長度變長，過濾網的設置深度更深，給清理小便槽內垃圾帶來了不小的困難，而且使用者在小便過程中尿液速度隨時間變化，導致尿液軌跡也隨時間變化，此方法所涉及的小便槽的結構是固定的，無法實時根據尿液的運動路徑更改小便槽的結構，無法徹底解決尿液濺射的問題，而且重新生產男用小便器的一次性投入較大，原有男用小便器作廢棄處理，不符合經濟原則。

綜上所述，現有技術中無法有效解決使用男用小便器時的尿液濺射的問題。

技術實現要素：

本實用新型的目的在于提供一種男用小便器防濺射裝置，以解決現有技術中無法有效解決使用男用小便器時的尿液濺射的問題的技術問題。

為達到上述目的，本實用新型的技術方案是這樣實現的：

本實用新型提供的一種男用小便器防濺射裝置，包括：刷毛以及用于固定所述刷毛的固定層，所述刷毛的數量為多根，各所述刷毛均連接在所述固定層的同一面。

優選地，還包括膠粘層，所述膠粘層連接在所述固定層的另一面。

優選地，所述膠粘層為防水雙面膠帶。

優選地，各所述刷毛均為尼龍絲、PBT絲或PET絲。

優選地，所述固定層為塑料紙或防水面料。

優選地，各所述刷毛長度均為10mm～20mm，各所述刷毛直徑均為0.2mm～0.5mm，分布密度為200根/cm2～500根/cm2。

優選地，各所述刷毛均通過粘接或紡織的方式與所述固定層連接。

優選地，各所述刷毛在所述固定層上的傾斜方向相同，且傾斜角度均為20°～60°。

相對于現有技術，本實用新型所述的一種男用小便器防濺射裝置具有以下優勢：

本實用新型采用在男用小便器上裝設男用小便器防濺射裝置的方式解決男用小便器的尿液濺射問題，在使用前，將固定層上未連接各刷毛的一面與男用小便器內的小便槽側壁以及斗型底部連接。在使用時，當使用者小便時，尿液噴射入小便槽內，以一定的速度與小便槽的側壁以及斗型底部上連接的男用小便器防濺射裝置接觸，本實用新型提供的男用小便器防濺射裝置中的各刷毛會將尿液的沖擊力分散，降低尿液的速度，速度降低后的尿液在接觸到小便槽的側壁或斗型底部時不易發生濺射，如仍發生濺射，被濺射的部分尿液會與側壁或斗型底部的上層的各刷毛再次接觸，并再次分散尿液的沖擊力，降低尿液速度，做到二次防御，使尿液不會濺射到使用者身上。相對于現有技術，本實用新型在男用小便器上加設男用小便器防濺射裝置，在不改變?cè)心杏眯”闫鹘Y(jié)構的基礎上有效解決使用男用小便器時的尿液濺射的問題，方法便捷有效而且安裝簡單，經濟實用。

本實用新型的另一目的在于提出一種男用小便器，以解決現有技術中無法有效解決使用男用小便器時的尿液濺射的問題的技術問題。

為達到上述目的，本實用新型的技術方案是這樣實現的：

本實用新型提供的男用小便器，包括：小便器本體，所述小便器本體設有容納尿液的小便槽，所述小便槽呈斗型，所述小便槽的側壁以及斗型底部均設有如上述技術方案所述的男用小便器防濺射裝置。

優選地，所述小便器本體還包括用于沖洗所述小便槽的沖水閥以及排水口，所述沖水閥設置在所述小便槽的頂部，所述沖水閥沿小便槽的側壁噴射且噴射方向?yàn)槌蛩鲂”悴凵涎b設有男用小便器防濺射裝置的方向，所述排水口設置在所述小便槽的底部，所述排水口上設有過濾網，所述過濾網上蓋合有吸水海綿。

所述男用小便器與上述男用小便器防濺射裝置相對于現有技術所具有的優勢相同，在此不再贅述。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本實用新型的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

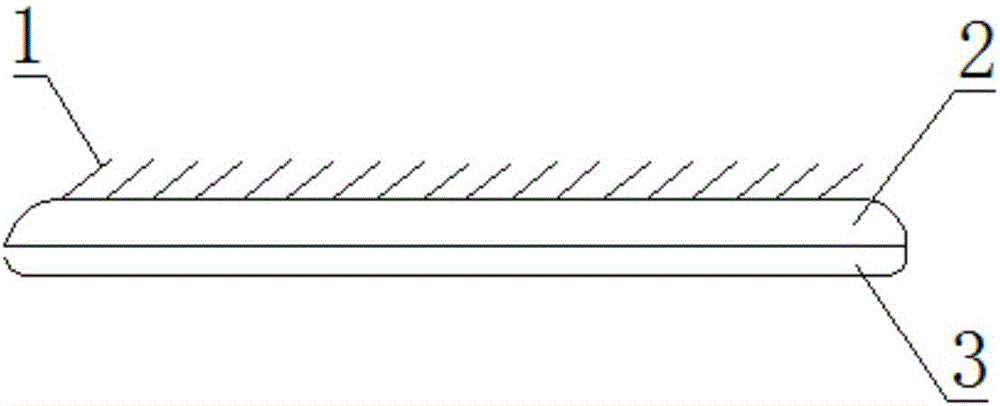

圖1為本實用新型實施例一提供的男用小便器防濺射裝置的主視圖；

圖2為圖1所示的男用小便器防濺射裝置的左視圖；

圖3為本實用新型實施例二提供的男用小便器的主視圖；

圖4為圖3所示的男用小便器沿A-A面的剖視圖；

圖5為本實用新型實施例二提供的男用小便器的結構示意圖。

附圖標記：

1-刷毛； 2-固定層； 3-膠粘層；

4-小便器本體； 41-小便槽； 42沖水閥；

43-排水口； 44-過濾網； 45-吸水海綿。

具體實施方式

下面將結合附圖對本實用新型的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

在本實用新型的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

實施例1

圖1為本實用新型實施例一提供的男用小便器防濺射裝置的主視圖；圖2為圖1所示的男用小便器防濺射裝置的左視圖。如圖1-2所示，本實施例提供的一種男用小便器防濺射裝置，包括刷毛1以及用于固定刷毛1的固定層2，刷毛的數量為多根，各刷毛1均連接在固定層2的同一面。

本實用新型實施例一采用在男用小便器上裝設男用小便器防濺射裝置的方式解決男用小便器的尿液濺射問題，在使用前，將固定層2上未連接各刷毛1的一面與男用小便器內的小便槽41側壁以及斗型底部連接。在使用時，當使用者小便時，尿液噴射入小便槽41內，以一定的速度與小便槽41的側壁以及斗型底部上連接的男用小便器防濺射裝置接觸，本實用新型實施例一提供的男用小便器防濺射裝置中的各刷毛1會將尿液的沖擊力分散，降低尿液的速度，速度降低后的尿液在接觸到小便槽41的側壁或斗型底部時不易發生濺射，如仍發生濺射，被濺射的部分尿液會與側壁或斗型底部的上層各刷毛1再次接觸，并再次分散尿液的沖擊力，降低尿液速度，做到二次防御，使尿液不會濺射到使用者身上。相對于現有技術，本實施例一在男用小便器上加設男用小便器防濺射裝置，在不改變?cè)心杏眯”闫鹘Y(jié)構的基礎上有效解決使用男用小便器時的尿液濺射的問題，方法便捷有效而且安裝簡單，經濟實用。

優選地，本實例一中提供的男用小便器防濺射裝置還包括膠粘層3，膠粘層3連接在固定層2的另一面。即固定層2的一面連接有膠粘層3，相對的另一面連接有各刷毛1。將固定層2的另一面設置膠粘層3，利用膠粘層3的粘接性能將固定層2與小便槽41的側面和斗型底面進行粘接，目的是為了方便男用小便器防濺射裝置分別與小便槽41側壁、斗型底部的連接。方法簡單實用。在其他實施方式中，還可以通過在固定層2的另一面固定連接多個真空吸盤的方法實現男用小便器防濺射裝置分別與小便槽41側壁、斗型底部的快速連接。

當使用膠粘層連接固定層2與小便槽41的側面和斗型底面進行粘接時，膠粘層可以為防水雙面膠帶。防水雙面膠帶不僅具有雙面粘接的功能，還具有防水功能，在使用時，將防水雙面膠帶的一面與固定層2上未連接各刷毛1的一面粘接，將防水雙面膠帶的另一面與小便槽41的側壁以及斗型底部粘接。其防水的功能使粘接在小便槽41側壁以及斗型底部的男用小便器防濺射裝置更加能夠適應小便槽41內潮濕的環境，而不會因?yàn)槟蛞夯蛩绊懻辰有阅軓亩鼓杏眯”闫鞣罏R射裝置從小便槽41的外壁或斗型底部脫落下來。增加了男用小便器防濺射裝置的使用壽命。除此之外，還可以通過在固定層2分別與小便槽41的側壁、斗型底部的連接面上涂覆防水凝膠的方法達到上述目的。

進一步地，各刷毛1均為尼龍絲、PBT絲或PET絲。選用尼龍絲、PBT絲(PBT:Polybutylene terephthalate，聚對苯二甲酸丁二醇酯)或PBT絲(PET:Polyethylene terephthalate，聚對苯二甲酸乙二醇酯)，是出于其化學性能的考量，以上材質的刷毛1均具有良好的化學穩定性、熱穩定性、可撓性以及耐折性，這些性能能使各刷毛1具有適應小便槽41內高溫、低溫、堿性、腐蝕性等復雜環境的能力，采用尼龍絲、PBT絲、PET絲能夠大大延長各刷毛1的使用壽命。此外，各刷毛1還可以由其它具有良好的熱穩定性、化學穩定性、可撓性以及耐折性的的材料制作而成。

需要說明的是，固定層2為塑料紙或防水面料。塑料紙與防水面料均具有不親水的特點，所以還能夠阻止固定層2一面上連接的膠粘層3與水接觸，避免影響膠粘層3的粘接性能，進而出現男用小便器防濺射裝置從小便槽41的側壁或斗型底部脫落的現象。固定層2還可由其他具有防水功能的組成。

為了能夠使本實用新型實施例一提供的男用小便器防濺射裝置能夠更好地起到分散尿液沖擊力、減小尿液沖擊速度的作用，各刷毛1長度均為10mm～20mm，各刷毛1直徑均為0.2mm～0.5mm，分布密度為200根/cm2～500根/cm2。相同材質下，各刷毛1的長度與直徑?jīng)Q定了各刷毛1的強度與韌度，密度設計得較大，如此設計各刷毛1的參數，是為了使各刷毛1對尿液具有較大的阻擋能力，使尿液在沖擊到各刷毛1上時，能夠有效減弱沖擊力、減小尿液速度。此外，各刷毛1的長度、直徑與分布密度也可根據各刷毛1的材質的更換進行重新設定。

進一步地，各刷毛1通過粘接或紡織的方式與固定層2連接。本實用新型實施例一提供的男用小便器防濺射裝置中各刷毛1與固定層2之間的固定方式為采用粘接或紡織在一起。較其他連接方式，采用粘接的連接方式更為簡單易操作；采用紡織的方式將各刷毛1與固定層2連接，使各刷毛1與固定層2之間的固定得更為結實，使用過程中不會輕易掉各刷毛1。

值得一提的是，各刷毛1在固定層2上的傾斜方向相同，且傾斜角度均為20°～60°。需要說明的是，設置在小便槽41側壁上的男用小便器防濺射裝置中的各刷毛1方向?yàn)樾毕蛏喜⑴c各刷毛1所在的豎直的固定層2呈20°～60°夾角；設置在小便槽41側壁上的男用小便器防濺射裝置中的各刷毛1方向?yàn)楸畴x小便槽41方向并與各刷毛1所在的水平的固定層2夾角20°～60°。如此設置是考慮到在使用本實施例中男用小便器防濺射裝置時尿液的噴射方向，使男用小便器防濺射裝置在與尿液接觸時能夠?qū)δ蛞哼M(jìn)行有效阻擋，分散了沖擊力。

實施例2

圖3為本實用新型實施例二提供的男用小便器的主視圖；圖4為圖3所示的男用小便器沿A-A面的剖視圖；圖5為本實用新型實施例二提供的男用小便器的結構示意圖。如圖3-5所示，本實施例提供的一種男用小便器，包括小便器本體4，小便器本體4設有容納尿液的小便槽41，小便槽41呈斗型，小便槽41的側壁以及斗型底部均設有本實用新型實施例一中的男用小便器防濺射裝置。

本實施例二中將男用小便器防濺射裝置設置在男用小便器內小便槽41的側壁與斗型底部，具體地，將一面與各刷毛1連接的固定層2的另一面與小便槽41的側壁、斗型底部固定連接，使男用小便器防濺射裝置貼附在小便槽41的側壁以及斗型底部，在使用本實施例二提供的男用小便器時，尿液以一定的速度噴射入小便槽41中，與男用小便器防濺射裝置的各刷毛1接觸，被各刷毛1分散了沖擊力，降低了噴射速度，使尿液沿小便槽41的側壁、斗型底部流下，避免了發生濺射的情況。

進一步地，小便器本體4還包括用于沖洗小便槽41的沖水閥42以及排水口43，沖水閥42設置在小便槽41的頂部，沖水閥42沿小便槽41的側壁噴射且噴射方向?yàn)槌蛐”悴?1上裝設有男用小便器防濺射裝置的方向，如此設計的目的是使沖水閥42在對小便槽41進行清洗的過程中也能夠?yàn)槟杏眯”闫鞣罏R射裝置進行清洗，避免因粘附過多雜質而影響其功能，將沖水閥42設置在小便槽41頂部，使噴射出來的水沿側壁上設有的男用小便器防濺射裝置流淌下來，清洗得更加全面。排水口43設置在小便槽41的底部，排水口43上設有過濾網44，過濾網44上蓋合有吸水海綿45。過濾網44的設置是為了阻止煙頭等較大雜物隨排水口43進入下水管，堵塞住下水管。過濾網44上設有的吸水海綿45的作用與男用小便器防濺射裝置的作用相同，目的是避免尿液在噴射到過濾網44上時發生噴濺，起到緩沖的作用，分散了沖擊力。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍。
