本實用新型涉及一種坐便器，具體是一種帶有溫控功能的清潔坐便器。

背景技術：

坐便器又成為馬桶，是人們日常生活中的必備用品。 一般的馬桶包括坐盆、馬桶蓋和水箱。便盆供人們大小便使用，馬桶蓋用于蓋住便盆，水箱供水及給便盆沖水?，F有的坐便器普遍存在兩個問題：

一、由于坐便器大多為陶瓷結構，因此其在冬天使用時需要購買保溫墊圈，保溫墊圈內容易滋生大量的細菌，因此要經常拆洗，使用很不方便。

二、現有技術的馬桶的排水管一般都是 “S” 彎管， 目的是在排水管內儲存一定量的水以防止下水管內的臭氣從排水管排出來， 起到水封的作用。 但是此種現有技術也存在以下缺陷： 馬桶的排水管內所存的水會滋生細菌， 等人們下次使用時， 在排便的過程中不可避免的會有水濺上來而感染細菌， 進而引發疾病， 非常不衛生。

技術實現要素：

本實用新型的目的在于提供一種結構簡單、使用方便的具有溫控功能的坐便器，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種帶有溫控功能的清潔坐便器，包括水箱、坐盆、排水管、馬桶蓋和閥門，所述水箱和坐盆之間設有沖水通道，所述的坐盆的下端設有排水管，所述坐盆上部設有中空的環形陶瓷圈，環形陶瓷圈內部設有電熱管，電熱管的前端連接溫度控制器，環形陶瓷圈上部還設有溫度傳感器，溫度傳感器和溫度控制器之間通過電性連接，所述的水箱的箱蓋上設有自動按壓裝置和開關，開關和自動按壓裝置之間通過電連接，所述的排水管為直管，所述的排水管上設有用于控制排水管導通或斷開的閥門，所述閥門連接有電動驅動裝置；所述坐盆通過轉軸連接馬桶蓋。

作為本實用新型的優選方案：所述的閥門為球閥，閥門包括閥體、閥芯及閥桿；所述的閥體安裝在所述的排水管上，閥體的通道與所述的排水管的通道相連通；閥體的通道內設有閥芯，所述的閥體上設有閥桿，所述的閥桿的一端與所述的閥芯連接，所述的閥桿的另一端連接在電動驅動裝置上；閥桿轉動帶動所述的閥芯轉動。

作為本實用新型的優選方案：電動驅動裝置包括齒輪傳動組件和電機；所述的電機的轉動軸的輸出端與所述的齒輪傳動組件的輸入端連接，所述的齒輪傳動組件的輸出端與所述的閥桿的另一端連接；所述的電機與所述的開關電性連接。

作為本實用新型的優選方案：所述自動按壓裝置包括氣缸、氣泵及外殼， 所述的氣缸安裝在外殼內，外殼安裝在水箱蓋上部，氣缸的活塞的自由端抵觸在沖水按鈕的上端面上；氣缸與氣泵之間通過氣管相連接，氣缸的活塞的自由端設有按壓板，按壓板抵觸在沖水按鈕的上端面上。

作為本實用新型的優選方案：所述溫度控制器包括電阻R1、可變電阻R2、三極管V1和繼電器K，電阻R1的一端連接繼電器K、繼電器K的觸點K-1、二極管D1的陰極、溫度傳感器和電源VCC，電阻R1的另一端連接三極管V1的集電極和三極管V2的基極，三極管V1的基極連接可變電阻R2、電容C1和溫度傳感器的另一端，可變電阻R2的另一端連接電容C1的另一端、三極管V1的發射機、三極管V2的發射機和電熱管，繼電器K的觸點K-1的另一端連接電熱管的另一端，三極管V2的集電極連接二極管D1的陽極和繼電器K的另一端。

作為本實用新型的優選方案：所述三極管V1為NPN三極管，三極管V2為PNP三極管。

作為本實用新型的優選方案：所述繼電器K為常開觸點繼電器。

與現有技術相比，本實用新型的有益效果是：一、在坐便器上增加了一層內置加熱管的環形陶瓷圈，且通過溫度傳感器和電路進行智能控制，將陶瓷圈的溫度設置到人體感到舒適的程度，省去了使用拆卸式保溫圈的繁瑣，使得坐便器更加智能和方便。二、采用直管取代傳統的S型彎管作為排水管，通過開關和電磁閥控制，這樣排水管中無需儲存水也不會使下水管的臭氣排出來，使用非常衛生， 還能節約水資源， 非常環保。

附圖說明

圖1為具有溫控功能的坐便器的結構圖；

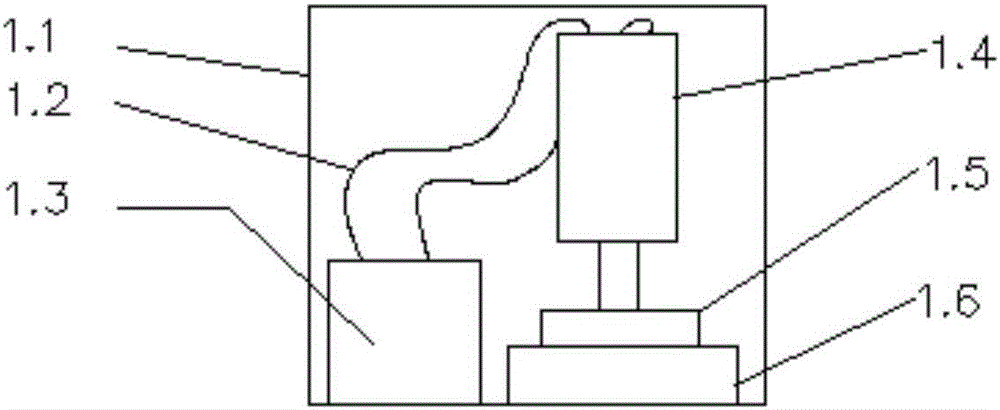

圖2為自動按壓裝置的內部圖；

圖3為溫度控制器的電路圖；

圖1中：1-自動按壓裝置、2-開關、3-水箱、4-溫度控制器、5-底座、6-閥門、7-排水管、8-齒輪傳動裝置、9-電機、10-閥桿、11-坐盆、12-電熱管、13-溫度傳感器、14-馬桶蓋、15-沖水通道、16-環形陶瓷圈、17-轉軸；

圖2中：1.1-外殼、1.2-氣管、1.3-氣泵、1.4-氣缸、1.5-按壓板、1.6-沖水按鈕。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，一種帶有溫控功能的清潔坐便器，包括水箱3、坐盆11、排水管7、馬桶蓋14和閥門6，所述水箱3和坐盆11之間設有沖水通道15，所述的坐盆11的下端設有排水管7，所述坐盆11上部設有中空的環形陶瓷圈16，環形陶瓷圈16內部設有電熱管12，電熱管的前端連接溫度控制器4，環形陶瓷圈16上部還設有溫度傳感器13，溫度傳感器13和溫度控制器4之間通過電性連接，所述的水箱3的箱蓋上設有自動按壓裝置1和開關2，開關2和自動按壓裝置1之間通過電連接，所述的排水管7為直管，所述的排水管7上設有用于控制排水管7導通或斷開的閥門6，所述的閥門連接有電動驅動裝置；所述坐盆11通過轉軸17連接馬桶蓋14。

閥門6為球閥，閥門6包括閥體、閥芯及閥桿；所述的閥體安裝在所述的排水管7上，閥體的通道與所述的排水管的通道相連通；閥體的通道內設有閥芯，所述的閥體上設有閥桿10，所述的閥桿10的一端與所述的閥芯連接，所述的閥桿10的另一端連接在電動驅動裝置上；閥桿轉動帶動所述的閥芯轉動。

電動驅動裝置包括齒輪傳動組件8和電機9；所述的電機9的轉動軸的輸出端與所述的齒輪傳動組件8的輸入端連接，所述的齒輪傳動組件8的輸出端與所述的閥桿10的另一端連接；所述的電機9與所述的開關2電性連接。

自動按壓裝置1包括氣缸1.4、氣泵1.3及外殼1.1， 所述的氣缸1.4安裝在外殼1.1內，外殼1.1安裝在水箱蓋上部，氣缸1.4的活塞的自由端抵觸在沖水按鈕1.6的上端面上；氣缸1.4與氣泵1.3之間通過氣管1.2相連接，氣缸1.4的活塞的自由端設有按壓板1.5，按壓板1.5抵觸在沖水按鈕1.6的上端面上。

溫度控制器4包括電阻R1、可變電阻R2、三極管V1和繼電器K，電阻R1的一端連接繼電器K、繼電器K的觸點K-1、二極管D1的陰極、溫度傳感器和電源VCC，電阻R1的另一端連接三極管V1的集電極和三極管V2的基極，三極管V1的基極連接可變電阻R2、電容C1和溫度傳感器的另一端，可變電阻R2的另一端連接電容C1的另一端、三極管V1的發射機、三極管V2的發射機和電熱管，繼電器K的觸點K-1的另一端連接電熱管的另一端，三極管V2的集電極連接二極管D1的陽極和繼電器K的另一端。

三極管V1為NPN三極管，三極管V2為PNP三極管。

繼電器K為常開觸點繼電器。

本實用新型的工作原理是：首先介紹自動溫度控制的原理：參閱圖1和圖3，圖1中的溫度傳感器4和電熱管12對應圖3中的溫度傳感器和電熱管，溫度傳感器的內阻隨著環境溫度的變化而變化，因此圖中A的電位也會隨著溫度的變化而變化，根據三極管V1的導通電壓為≥0.7V的特性，在溫度較低時，A點電位低于0.7V，因此V1截至，V2基極電位高于0.7V，因此V2導通，繼電器K通電，其觸點K-1吸合，電熱管通電工作，開始升高環形陶瓷圈的溫度，當溫度升高超出設定值時，A的電位低于0.7V，此時V1導通，V2截至，繼電器K斷開，加熱管停止工作，電容C1的存在能夠防止在溫度臨界點附近的反復跳變（基于電容兩端電壓不能突變的原理），達到智能恒溫的目的。

其次，本坐便器的排水管77為直管，排水管7內設有閥門6，這樣排便后可啟動開關2，受電動驅動裝置和自動按壓裝置1的作用，同時打開閥門6和進行沖水，將排泄物沖入下水管中， 然后再復位開關，在受電動驅動裝置和自動按壓裝置1的作用下，關閉閥門6，且沖水按鈕1.6復位，使用非常方便，這樣，排水管7中無需儲存水也不會使下水管的臭氣排出來， 使用非常衛生，還能節約水資源，非常環保，同時還能有效防止大便時水濺到身上。
