本發明涉及河道水環境處理技術領域，具體涉及一種生態臺階。

背景技術：

隨著社會經濟發展和城市建設步伐的加快，城市河道建設不僅要使堤岸發揮出水利工程的功效，而且要融入城市園林景觀、生態環保、建筑藝術等多種內容。在這種背景下，改善城市河道水環境得到人們的廣泛關注。城市是經濟增長的“發動機”。中國是發展中國家，也是世界人口最多的國家，中國的人口正逐步向城市集中。建設中的城市、擴大的城區對我國環境將產生重大影響。在強調城市水利的同時，不能不強調城市“利水”，即城市的建設要遵循水的自然規律，給水一個開放的、有利于環境、有利于人類社會發展的空間。但是目前河道水質污染較為嚴重，如何改善河道水環境是目前急需解決的問題。

技術實現要素：

本發明目的在于解決現有技術中存在的上述技術問題，提供一種生態臺階，將雨水排入到種植框架中，充分利用雨水資源，提供植物生長所需的水分，建設生態體系，有效改善河道水環境。

為了解決上述技術問題，本發明采用如下技術方案：

一種生態臺階，包括臺階本體，其特征在于：臺階本體的頂部設有限位槽，限位槽中設有排水板，排水板設有滲水孔，臺階本體的頂部設有通孔，通孔設于滲水孔的下方，臺階本體中卡緊有種植框架，種植框架設于通孔的下方，種植框架設有出水孔，臺階本體的底部設有排水槽，排水槽設于出水孔的下方；該生態臺階將雨水排入到種植框架中，充分利用雨水資源，提供植物生長所需的水分，建設生態體系，有效改善河道水環境。

進一步，滲水孔呈長方形狀，滲水孔均勻分布于排水板中，便于雨水的滲透作用，防止雜物堵住滲水孔。

進一步，臺階本體設有卡槽，種植框架卡緊于卡槽中，實現種植框架卡緊在臺階本體中。

進一步，臺階本體的底部設有支撐板，種植框架中設有固定孔，支撐板固定于固定孔中，支撐板的頂端頂住臺階本體，支撐板起到對臺階本體頂部的支撐作用，增加臺階本體整體強度。

進一步，支撐板的底部設有限位凸起，臺階本體的底部設有加固板，加固板設有第一安裝孔，限位凸起固定于第一安裝孔中，實現加固板與限位凸起之間相互連接，保持支撐板的垂直度，提高支撐板的支撐作用。

進一步，臺階本體設有第二安裝孔，支撐板的頂端設于第二安裝孔中，實現支撐板的頂端頂住臺階本體。

本發明由于采用了上述技術方案，具有以下有益效果：

本發明在臺階本體中的種植框架中種植植物，建設生態體系，能改善河道水環境。在下雨時，雨水通過排水板的滲水孔進行滲透作用，滲透的雨水通過臺階本體頂部的通孔排入到種植框架中，對種植框架中的土壤進行補充水分，多余的水分從種植框架的出水孔排到臺階本體底部的排水槽，排水槽將水分排到外界渠道中，保持種植框架中的水分平衡，有利于植物的生長。本發明充分利用雨水資源，提供植物生長所需的水分，建設生態體系，有效改善河道水環境。

附圖說明

下面結合附圖對本發明作進一步說明：

圖1為本發明一種生態臺階的結構示意圖；

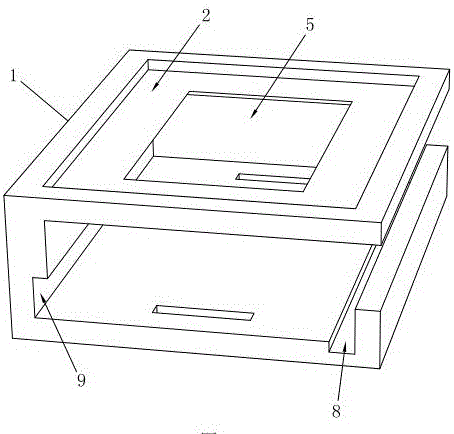

圖2為本發明中臺階本體的結構示意圖；

圖3為本發明中排水板的結構示意圖；

圖4為本發明中種植框架的結構示意圖；

圖5為本發明中支撐板的結構示意圖；

圖6為本發明中加固板的結構示意圖；

圖7為本發明中臺階本體底部的結構示意圖。

具體實施方式

如圖1至圖7所示，為本發明一種生態臺階，包括臺階本體1，臺階本體1的頂部設有限位槽2，限位槽2中設有排水板3，排水板3設有滲水孔4。滲水孔4呈長方形狀，滲水孔4均勻分布于排水板3中，便于雨水的滲透作用，防止雜物堵住滲水孔4。臺階本體1的頂部設有通孔5，通孔5設于滲水孔4的下方，通孔5的下底面的開口大于上底面的開口。

臺階本體1中卡緊有種植框架6，種植框架6設于通孔5的下方。臺階本體1設有卡槽9，種植框架6卡緊于卡槽9中，實現種植框架6卡緊在臺階本體1中。種植框架6設有出水孔7，臺階本體1的底部設有排水槽8，排水槽8設于出水孔7的下方。

臺階本體1的底部設有支撐板10，種植框架6中設有固定孔11，支撐板10固定于固定孔11中，支撐板10的頂端頂住臺階本體1，支撐板10起到對臺階本體1頂部的支撐作用，增加臺階本體1整體強度。支撐板10的底部設有限位凸起12，臺階本體1的底部設有加固板13，加固板13設有第一安裝孔14，限位凸起12固定于第一安裝孔14中，實現加固板13與限位凸起12之間相互連接，保持支撐板10的垂直度，提高支撐板10的支撐作用。臺階本體1設有第二安裝孔15，支撐板10的頂端設于第二安裝孔15中，實現支撐板10的頂端頂住臺階本體1。

本發明在臺階本體1中的種植框架6中種植植物，建設生態體系，能改善河道水環境。在下雨時，雨水通過排水板3的滲水孔4進行滲透作用，滲透的雨水通過臺階本體1頂部的通孔5排入到種植框架6中，對種植框架6中的土壤進行補充水分，多余的水分從種植框架6的出水孔7排到臺階本體1底部的排水槽8，排水槽8將水分排到外界渠道中，保持種植框架6中的水分平衡，有利于植物的生長。本發明充分利用雨水資源，提供植物生長所需的水分，建設生態體系，有效改善河道水環境。

以上僅為本發明的具體實施例，但本發明的技術特征并不局限于此。任何以本發明為基礎，為解決基本相同的技術問題，實現基本相同的技術效果，所作出的簡單變化、等同替換或者修飾等，皆涵蓋于本發明的保護范圍之中。
