本發明涉及一種混凝土檔墻結構，特別是一種自由排水的混凝土檔墻結構。

背景技術：

混凝土擋墻是水利土木工程中應用廣泛的支擋結構，常常用于邊坡治理、渣場治理等工程中，其擋墻的結構主要和墻背回填的填筑體材料和地下水位有密切的關系，特別是遇到強降雨時隨著墻背填筑體的地下水位驟升，對擋墻的穩定性存在較大威脅。在工程中為了滿足此種工況下的擋墻穩定，通過在擋墻內部設置排水孔或加大擋墻斷面結構。在上述方法中設置排水孔存在排水孔容易堵塞和排水孔施工后存活率低的情況，所以可靠性較低。而通過加大擋墻斷面的方法雖然擋墻的穩定可靠性提高，但是較大的混凝土擋墻斷面帶來投資的浪費，從而不夠經濟。

技術實現要素：

本發明的目的在于，提供一種自由排水的混凝土檔墻結構。該結構可靠性高，而且比較經濟。

本發明的技術方案：一種自由排水的混凝土檔墻結構，包括有位于結構基礎面上的混凝土檔墻，混凝土檔墻背部設置有無砂混凝土條帶，無砂混凝土條帶背部設置有反濾材料，反濾材料背部為墻背回填體，無砂混凝土條帶底部設置有基礎排水溝。

前述的自由排水的混凝土檔墻結構，所述基礎排水溝包括有底部的排水溝底板，排水溝底板兩側為排水溝側板，排水溝側板上設置有可以透水的排水溝蓋板。

前述的自由排水的混凝土檔墻結構，所述排水溝蓋板為混凝土蓋板或者鋼格柵蓋板，當為混凝土蓋板時候，混凝土蓋板上按照每平方米≥2個的數量均勻設置有排水孔，混凝土蓋板厚度≥0.1m，強度等級≥C20。

前述的自由排水的混凝土檔墻結構，所述排水溝蓋板為混凝土蓋板時，混凝土蓋板厚度≥0.1m，強度等級≥C20，排水溝側板高度為0.2~1.5m，厚度為0.1~0.4m，排水溝底板寬度為0.3~1.2m，厚度為0.1~0.3m。

前述的自由排水的混凝土檔墻結構，所述混凝土檔墻地面以上高度≤15m，其頂部寬度≥0.15m，混凝土強度等級≥C20。

前述的自由排水的混凝土檔墻結構，所述混凝土檔墻基礎設置有插筋，其基礎坐落于基巖或老土基礎上。

前述的自由排水的混凝土檔墻結構，所述無砂混凝土條帶高度≤15m，其頂部寬度≥0.15m，無砂混凝土的滲透系數≥1×10^-1cm/s。

前述的自由排水的混凝土檔墻結構，所述墻背回填體為土體、堆石料、砂礫石料或其混合料。

前述的自由排水的混凝土檔墻結構，所述反濾材料為土工布或者土工膜。

本發明的有益效果：與現有技術相比，本發明結構中由于無砂混凝土具有一定的粘性，保證了該結構和混凝土擋墻整體的結合，所以該結構的無砂混凝土作為擋墻墻體的一部分，增強了擋墻結構抗滑、抗傾覆的能力，提高了結構的安全性能，同時降低了擋墻結構的混凝土投資；由于減小了混凝土擋墻的結構斷面，也顯著降低了因溫度作用引起的混凝土裂縫，提高了結構的安全性和耐久性；無砂混凝土具有承重、透水和反濾作用，同時該結構無須在擋墻內部設置排水孔，墻背的填筑體內部的地下水可以迅速通過無砂混凝土排至基礎內部的排水溝，進而降低了擋墻承受的水頭作用，具有顯著的經濟性和安全性；在無砂混凝土和墻背填筑體之間設置的反濾材料，可以防止墻背填筑體內部細顆粒的流失。

本發明的結構充分利用材料單價的區分和性能優勢，擋墻結構穩定性顯著提高、斷面經濟性好，各結構材料之間的功能作用明顯，易設計，穩定性可靠。同時施工條件好，干擾性小，可較現有技術節約混凝土投資1/4以上，安全性保障好。

附圖說明

附圖1本發明的結構示意圖；

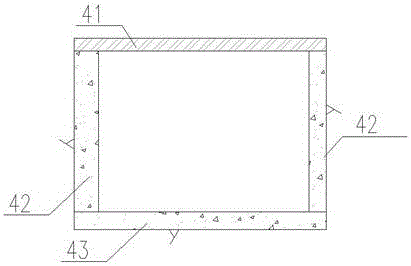

附圖2為基礎排水溝的結構示意圖；

附圖標記：1-混凝土檔墻，2-無砂混凝土條帶，3-反濾材料，4-基礎排水溝，41-排水溝蓋板，42-排水溝側板，43-排水溝底板，5-墻背回填體，6-結構基礎面。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明，但并不作為對本發明限制的依據。

本發明的實施例：一種自由排水的混凝土檔墻結構，如附圖1-2所示，包括有位于結構基礎面6上的混凝土檔墻1，混凝土檔墻1背部設置有無砂混凝土條帶2，無砂混凝土條帶2背部設置有反濾材料3，反濾材料3背部為墻背回填體5，無砂混凝土條帶2底部設置有基礎排水溝4。

使用過程中利用混凝土和無砂混凝土的承重、透水及反濾的優勢，通過澆筑外部混凝土擋墻1提高結構的強度和耐久性，然后施工無砂混凝土條帶2滿足結構穩定和排水的作用，同時在無砂混凝土條帶2和墻背回填體5之間設置反濾材料3防止墻背回填體5內部細顆粒的流失；最后將滲入無砂混凝土條帶2內部的地下水通過基礎排水溝4引至結構以外。

本發明在混凝土擋墻1具有較高的強度和承力條件內側增加了無砂混凝土條帶2，利用其較好的粘結性使其同混凝土擋墻1整體受力，提高了結構的抗滑、抗傾覆能力；同時無砂混凝土條帶2具有較好的滲透性，作為一種排水（截水）結構將地下滲水直接排入基礎排水溝4中，降低了墻背回填體5內部的地下水位，增加了結構的安全性能；反濾材料3的鋪設保證了墻背回填體5內部的細顆粒不被帶走，確保了其滲透穩定性；基礎排水溝4作為整個結構連接外部的排水通道，可以保證結構排水的暢通性。所以，該結構可靠性好、安全富裕度高、施工方便，經濟性高。

該結構技術適用于市政工程、道路工程、邊坡治理等土木工程施工，可以適應任意地形，適應性好。使用中可以根據需要，在兩側分別設置該結構形式。

基礎排水溝4包括有底部的排水溝底板43，排水溝底板43兩側為排水溝側板42，排水溝側板42上設置有可以透水的排水溝蓋板41。水流從無砂混凝土條帶2滲入地底后，通過可以透水的排水溝蓋板41流入基礎排水溝4中排出，而排水溝蓋板41還可以避免沙石流入基礎排水溝4中。

本發明的檔墻結構修建時，應注意以下事項：

排水溝蓋板41為混凝土蓋板或者鋼格柵蓋板，當為鋼格柵蓋板時水透過格柵掉入基礎排水溝4中，而格柵可以擋住沙石。當為混凝土蓋板時候，混凝土蓋板上按照每平方米≥2個的數量均勻設置有排水孔。混凝土蓋板厚度≥0.1m，強度等級≥C20，混凝土蓋板厚度≥0.1m，強度等級≥C20，排水溝側板42高度為0.2~1.5m，沿坡面可以混凝土澆筑，厚度為0.1~0.4m，排水溝底板43寬度為0.3~1.2m，采用混凝土澆筑整平，厚度為0.1~0.3m。

混凝土檔墻1地面以上高度≤15m，其頂部寬度≥0.15m，上下游可以采用垂直或者任意坡比；混凝土強度等級≥C20。混凝土檔墻1基礎設置有插筋，提高混凝土擋墻和基巖連接的整體性；其基礎坐落于基巖或老土基礎上。

無砂混凝土條帶2高度≤15m，其頂部寬度≥0.15m，和混凝土擋墻相接面應完全接觸，下游可以采用任意坡比，無砂混凝土的滲透系數≥1×10^-1cm/s。

墻背回填體5可為土體、堆石料、砂礫石料中的一種或者2者以上的混合料。具體以工程建設要求為準。

反濾材料3應滿足墻背回填體5和無砂混凝土條帶2之間的反濾保護即可，宜采用土工布、土工膜等材料，一般鋪設一層，之間的連接應滿足相關技術要求。

施工時主要按照以下步驟進行：

（1）首先進行基礎排水溝4的開挖和結構施工；

（2）進行混凝土擋墻1的施工，可以采用預制或現澆的方式；

（3）在已澆筑的混凝土擋墻1和基礎排水溝4上部澆筑無砂混凝土條帶2，保證條帶和在開挖基礎面上進行基礎拉筋和基礎錨筋的施工；

（4）在無砂混凝土條帶2表層鋪設反濾材料3，可以為土工布或麻布等具有反濾功能的材料；

（5）填筑墻背的墻背回填體5，一般為土或石渣等細顆粒材料；

（6）重復上述步驟直至施工完成。
