本發明涉及家居設備技術領域，具體為一種智能廢水利用馬桶。

背景技術：

馬桶正式名稱為座便器，是大小便用的有蓋的桶，馬桶的發明被稱為一項偉大的發明，它解決了人自身吃喝拉撒的進出問題，后來又演變為利用虹吸、螺旋虹吸，現在最新的噴射虹吸式和超旋虹吸式等原理的抽水馬桶，也有人認為抽水馬桶是萬惡之源，因為它消耗了大量的生活用水，馬桶的分類很多，有分體的，連體的，隨著科技的發展，還出現了許多新奇的品種，馬桶的歷史可以追溯到漢朝，當時的馬桶叫虎子，是皇帝專用的，傳說是玉制的，由專門服侍皇帝的太監抱著，以備皇帝隨時方便之用，后來到了唐朝，因為皇帝家族中有個人叫李虎，為了避諱，就把虎子改名為獸子或者馬子，再之后，在流傳中，就演化成了馬桶的稱呼，但是沖馬桶水需要大量的水，家庭用水也會產生許多廢水，很浪費水資源。

技術實現要素：

本發明的目的在于提供一種智能廢水利用馬桶，以解決上述背景技術中提出沖馬桶水需要大量的水，家庭用水也會產生許多廢水，很浪費水資源的問題。

為實現上述目的，本發明提供如下技術方案：包括廢水處理室、儲水罐和桶身，所述廢水處理室的內部中間安裝有過濾網，所述廢水處理室的一側設有廢水進入口，所述儲水罐的一端安裝有壓力泵，所述壓力泵的一側固定有控制面板，所述桶身的外側安裝有馬桶外體，所述桶身一側安裝有吸水管，所述馬桶外體的一端固定有底座，所述馬桶外體的另一端安裝有馬桶圈，所述馬桶圈的上端安裝有馬桶蓋，所述馬桶圈的上端固定有水箱，所述水箱的內部下端安裝有沖水閥，所述沖水閥的一端安裝有注入水管，所述注入水管的一端安裝有注入水閥，所述注入水管上安裝有注入浮物，所述注入水管的一側固定有溢流管，所述水箱的一側安裝有扳手。

優選的，所述廢水處理室通過進水管與儲水罐相連接，所述進水管的一端安裝有控制閥門。

優選的，所述儲水罐通過連接管與水箱相連接，所述連接管的一端安裝有控制閥門。

優選的，所述控制面板的內部上端安裝有plc控制單元。

優選的，所述馬桶蓋的一側安裝有轉動軸。

與現有技術相比，本發明的有益效果是：本發明具有plc控制單元，可以快速的控制閥門的開關，所以可以達到控制儲水罐和水箱中水量，可以通過扳手調節控制沖水閥來控制沖馬桶的水量，可以充分利用水資源，不浪費水資源，利用過濾網將家庭廢水過濾掉固體渣滓，防止廢水中大型固體雜質造成馬桶下水道堵塞或各通水管道堵塞，家庭廢水得到了再次利用，節約了水資源，保護了環境，操作簡單，方便使用，適合家庭使用。

附圖說明

圖1為本發明的結構示意圖；

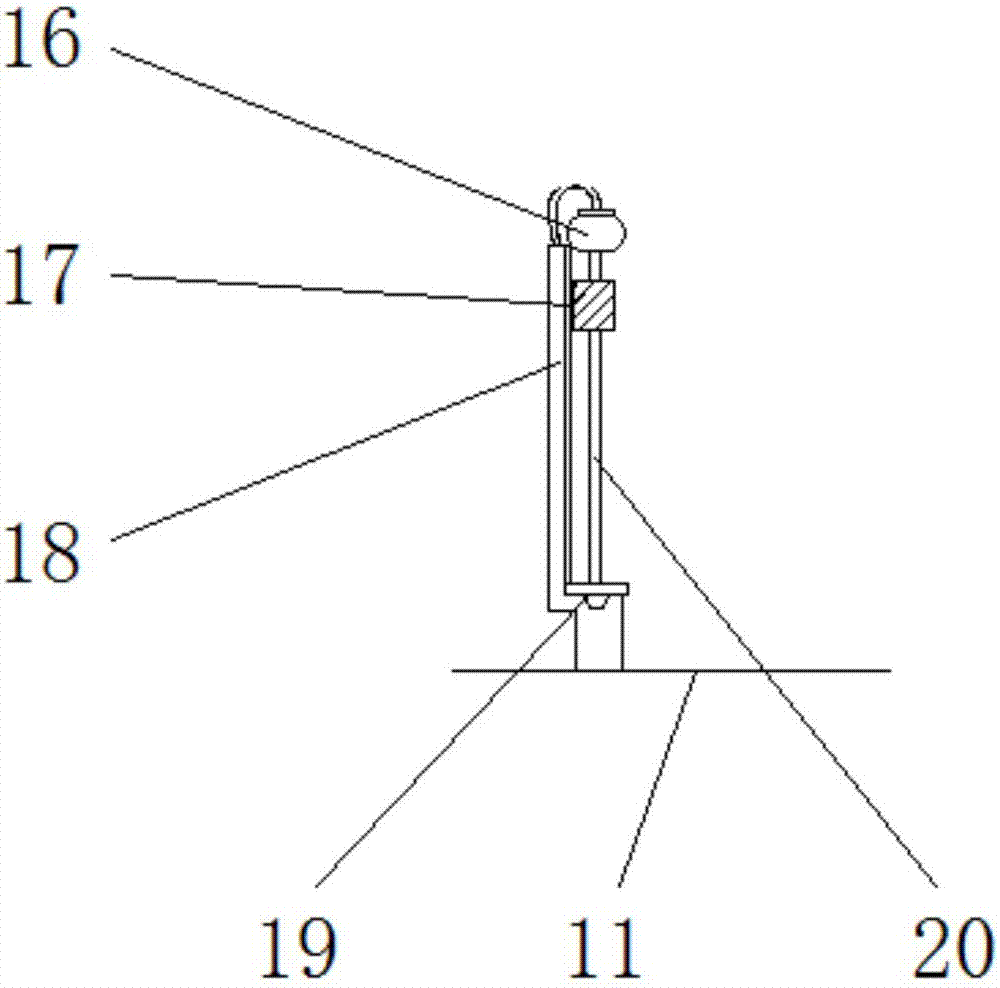

圖2為本發明沖水結構示意圖；

圖3為本發明儲水罐結構示意圖。

圖中：1-廢水處理室；2-廢水進入口；3過濾網；4-進水管；5-儲水罐；6-連接管；7-馬桶外體；8-底座；9-吸水管；10-桶身；11-馬桶圈；12-馬桶蓋；13-轉動軸；14-水箱；15-扳手；16-注入水閥；17-注入浮物；18-溢流管；19-沖水閥；20-注入水管；21-壓力泵；22-控制閥門；23-控制面板；24-plc控制單元。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-3，本發明提供的一種實施例：一種智能廢水利用馬桶，包括廢水處理室1、儲水罐5和桶身10，廢水處理室1的內部中間安裝有過濾網3，將家庭使用后的廢水通過廢水進入口2進入廢水處理室1，通過過濾網3將大型固體渣滓過濾掉，廢水處理室1的一側設有廢水進入口2，儲水罐5的一端安裝有壓力泵21，壓力泵21的一側固定有控制面板23，通過進水管4進入儲水罐5，利用壓力泵21將儲液罐5中的水通過連接管6流入水箱14中，可以利用控制面板23控制壓力泵21壓力大小來控制水流入水箱14的速度，桶身10的外側安裝有馬桶外體7，桶身10一側安裝有吸水管9，馬桶外體7的一端固定有底座8，馬桶外體7的另一端安裝有馬桶圈11，馬桶圈11的上端安裝有馬桶蓋12，馬桶圈11的上端固定有水箱14，水箱14的內部下端安裝有沖水閥19，沖水閥19的一端安裝有注入水管20，注入水管20的一端安裝有注入水閥16，注入水管20上安裝有注入浮物17，注入水管20的一側固定有溢流管18，水箱14的一側安裝有扳手15，廢水處理室1通過進水管4與儲水罐5相連接，進水管4的一端安裝有控制閥門22，儲水罐5通過連接管6與水箱14相連接，連接管6的一端安裝有控制閥門22，控制面板23的內部上端安裝有plc控制單元24，馬桶蓋12的一側安裝有轉動軸13，通過扳手15控制沖水閥19來控制沖水量，沖完水通過注入水閥16和注入水管20配合控制閥門22控制連接管6將水箱14中水上滿。

具體使用方式：本發明工作中，將家庭使用后的廢水通過廢水進入口2進入廢水處理室1，通過過濾網3將大型固體渣滓過濾掉，通過進水管4進入儲水罐5，利用壓力泵21將儲液罐5中的水通過連接管6流入水箱14中，可以利用控制面板23控制壓力泵21壓力大小來控制水流入水箱14的速度，當水箱14或儲水罐5中水滿了，plc控制單元24會有效的控制控制閥門22的開關，當要沖馬桶時，通過扳手15控制沖水閥19來控制沖水量，沖完水通過注入水閥16和注入水管20配合控制閥門22控制連接管6將水箱14中水上滿。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

技術總結
本發明公開了一種智能廢水利用馬桶，包括廢水處理室、儲水罐和桶身，所述廢水處理室的內部中間安裝有過濾網，所述廢水處理室的一側設有廢水進入口，所述儲水罐的一端安裝有壓力泵，所述壓力泵的一側固定有控制面板，所述桶身的外側安裝有馬桶外體，所述桶身一側安裝有吸水管，所述馬桶外體的一端固定有底座，所述馬桶外體的另一端安裝有馬桶圈，所述馬桶圈的上端安裝有馬桶蓋，所述馬桶圈的上端固定有水箱，所述水箱的內部下端安裝有沖水閥，所述沖水閥的一端安裝有注入水管，所述注入水管的一端安裝有注入水閥。本發明具有PLC控制單元，可以通過控制閥門，可以利用家庭廢水，節約水資源，保護環境，方便實用。

技術研發人員：楊迪凡
受保護的技術使用者：楊迪凡
技術研發日：2017.04.17
技術公布日：2017.08.11
