本發明屬于土木工程設計技術領域，涉及一種生態發光石的地坪鋪裝系統。

背景技術：

城市建設在創造人類生活空間的同時也改變著大自然原有的生態環境。城市化的重要特征之一就是原有的天然植被不斷被建筑物及非透水性硬化地面所取代，從而改變了自然土壤植被及下墊層的天然可滲透屬性。城市硬化地面占整個城市區域面積相當?shù)谋壤渖鷳B(tài)效益的好壞對于城市生態環境起著至關重要的作用。因此，選擇生態效益良好的硬化地面鋪裝是改善城市廣場及市區生態及物理環境的重要方面。

傳統的城市道路、廣場的硬化地面設計主要關注其耐久性等技術性能指標及視覺美觀方面的要求，因而大量的使用混凝土、磚石等老式鋪裝材料作為鋪裝結構。但是這些老式鋪裝材料存在明顯的生態環境缺陷，生態效益偏低。因此，新型的環保型地面鋪裝材料應運而生，與老式鋪裝材料相比，透水性鋪裝很好地體現了“與環境共生”的理念。它在營造良好的城市聲、光、熱等物理及生態環境方面具有獨特的優勢。發揮城市綠化、水體及鋪裝的生態環境的綜合效益，是改善城市人居環境的重要途徑。生態環保型鋪裝是一種新興的城市鋪裝型式，通過采用新型材料，或者將原有的鋪裝材料進行重組和升華，從而達到消除老式鋪裝材料帶來的地面硬化，水體污染等諸多問題的目的。

發光石，又稱夜光石，是一種人造石。它是由長余輝發光粉與不飽和樹脂或陶瓷材料為原料加工而成。該產品表面光滑潔凈，形狀如天然鵝卵石，具有耐腐蝕，耐水浸，耐日曬等優點，白天或在有光線照射的情況下，10分鐘內即可充分吸收光線，在夜晚或黑暗的環境下，可以發出明亮的光線，持續發光時間超過12小時。

在實際規劃設計中，在地坪下面常常修建地下建筑，現有技術中在地下建筑的綠化排水系統中，最常用的就是排水層和盲溝。傳統的盲溝排水存在局限性，局部排水通暢，但不能保證大部分區域都排水通暢，容易造成積水，如果積水長期排不掉容易導致上層地面植物爛根，如果防水層長期在積水的環境中，容易造成防水層局部滲漏，不僅會浪費大量的人力、物力、財力，關鍵是還大大降低了整個建筑物的使用壽命。

技術實現要素：

本發明的目的就是為了克服上述現有技術存在的缺陷而提供一種綠色環保，經濟實用性好，施工便利，透氣性好，排水性好，可有效美化城市道路環境的生態發光石的地坪鋪裝系統。

本發明的目的可以通過以下技術方案來實現：

一種生態發光石的地坪鋪裝系統，該系統包括素土夯實層、由下而上依次布設在素土夯實層上的碎石墊層、素砼墊層、水泥砂漿結合層以及發光石鋪裝層，所述的素土夯實層中設有地下建筑，該地下建筑的頂部設有保溫層及防水層，所述的防水層上設有虹吸排水單元。

所述的虹吸排水單元包括布設在防水層上且相互連接的排水板和虹吸排水槽、頂部延伸至地坪表面并將虹吸排水槽與外界相連通的虹吸管、通過排水管與虹吸排水槽相連接的雨水收集箱、設置在雨水收集箱中的液位計、與雨水收集箱相連通的噴水管、設置在噴水管上的抽水泵以及分別與液位計、抽水泵電連接的電氣控制器。

所述的排水板、虹吸排水槽的四周為土基，排水板和虹吸排水槽與土基之間設有過濾層。

所述的過濾層為土工布層或無紡布層。

所述的虹吸排水槽與雨水收集箱之間設有觀察井，所述的排水管一端與虹吸排水槽連接，另一端穿過觀察井與雨水收集箱連接。

所述的發光石鋪裝層的外圍設有花崗巖燒面?zhèn)仁膺叀?/p>

所述的花崗巖燒面?zhèn)仁膺叺牡撞坎逶O(shè)在素砼墊層中。

所述的發光石鋪裝層的厚度為50-80mm，并且發光石鋪裝層的表面起伏不大于3mm。

所述的水泥砂漿結合層的厚度為30-40mm，所述的素砼墊層的厚度為90-120mm，所述的碎石墊層的厚度為100-110mm。

所述的素砼墊層為c20素砼墊層。

本發明中，所述的發光石鋪裝層中所采用的發光石為自發光鵝卵石，可進行粉碎后作為配料使用，最小粒徑可達毫米，可用于道路造型、藝術概念體現、疏導指引，激發蓄光條件低，高亮度持續時間長，耐高低溫，電絕緣性能好，強度硬度好，耐腐蝕，化學穩定性好。所述的虹吸管既可以作透氣作用又可以觀察排水情況。

本發明生態發光石的地坪鋪裝系統在實際應用時，地坪多余的雨水經過地坪滲漏到排水板中，排水板上收集到的雨水順流至虹吸排水槽中進行收集，然后由排水管經過觀察井流入雨水收集箱中，而設置在雨水收集箱中的液位計將檢測到的液位信號實時傳送至電氣控制器，待雨水收集箱中液位達到設定值時，電氣控制器控制抽水泵工作，抽水泵將雨水收集箱中水抽出，經噴水管向外噴水，進而實現雨水資源的收集以及再利用。

與現有技術相比，本發明具有以下特點：

1)采用發光石鋪裝層，夜間持續發光時間長，可實現路面的在夜間的發光指引作用，而且能美化環境，路面耐磨性好，具有消聲減震的效果，使用壽命長；

2)采用虹吸排水單元可將土壤中滲出的雨水進行集中統一處理，最終進行再回收利用，從而不僅節約了水資源，避免了能源的浪費，又能避免單純使用排水板或盲溝造成污水不能及時排除從而導致地下建筑滲潮的技術問題。

附圖說明

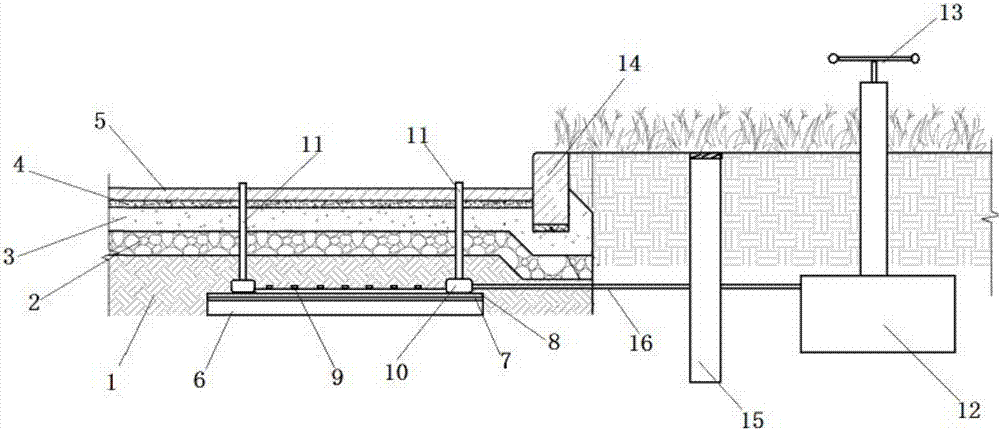

圖1為本發明的結構示意圖

圖中標記說明：

1—素土夯實層、2—碎石墊層、3—素砼墊層、4—水泥砂漿結合層、5—發光石鋪裝層、6—地下建筑、7—保溫層、8—防水層、9—排水板、10—虹吸排水槽、11—虹吸管、12—雨水收集箱、13—噴水管、14—花崗巖燒面?zhèn)仁膺叀?5—觀察井、16—排水管。

具體實施方式

下面結合附圖和具體實施例對本發明進行詳細說明。

實施例1：

如圖1所示，一種生態發光石的地坪鋪裝系統，該系統包括素土夯實層1、由下而上依次布設在素土夯實層1上的碎石墊層2、素砼墊層3、水泥砂漿結合層4以及發光石鋪裝層5，素土夯實層1中設有地下建筑6，該地下建筑6的頂部設有保溫層7及防水層8，防水層8上設有虹吸排水單元。

其中，虹吸排水單元包括布設在防水層8上且相互連接的排水板9和虹吸排水槽10、頂部延伸至地坪表面并將虹吸排水槽10與外界相連通的虹吸管11、通過排水管16與虹吸排水槽10相連接的雨水收集箱12、設置在雨水收集箱12中的液位計、與雨水收集箱12相連通的噴水管13(噴水管13上設有若干噴水口)、設置在噴水管13上的抽水泵以及分別與液位計、抽水泵電連接的電氣控制器。排水板9、虹吸排水槽10的四周為土基，排水板9和虹吸排水槽10與土基之間設有過濾層。過濾層為土工布層或無紡布層。虹吸排水槽10與雨水收集箱12之間設有觀察井15，排水管16一端與虹吸排水槽10連接，另一端穿過觀察井15與雨水收集箱12連接。

發光石鋪裝層5的外圍設有花崗巖燒面?zhèn)仁膺?4。花崗巖燒面?zhèn)仁膺?4的底部插設在素砼墊層3中。素砼墊層3為c20素砼墊層。

本實施例中，發光石鋪裝層5的厚度為50mm，并且發光石鋪裝層5的表面起伏不大于3mm。水泥砂漿結合層4的厚度為30mm，素砼墊層3的厚度為100mm，碎石墊層2的厚度為100mm。

在實際應用時，地坪多余的雨水經過地坪滲漏到排水板9中，排水板9上收集到的雨水順流至虹吸排水槽10中進行收集，然后由排水管16經過觀察井15流入雨水收集箱12中，而設置在雨水收集箱12中的液位計將檢測到的液位信號實時傳送至電氣控制器，待雨水收集箱12中液位達到設定值時，電氣控制器控制抽水泵工作，抽水泵將雨水收集箱12中水抽出，經噴水管13向外噴水，進而實現雨水資源的收集以及再利用。

實施例2：

本實施例中，發光石鋪裝層5的厚度為80mm，并且發光石鋪裝層5的表面起伏不大于3mm。水泥砂漿結合層4的厚度為40mm，素砼墊層3的厚度為120mm，碎石墊層2的厚度為110mm。

其余同實施例1。

實施例3：

本實施例中，發光石鋪裝層5的厚度為60mm，并且發光石鋪裝層5的表面起伏不大于3mm。水泥砂漿結合層4的厚度為35mm，素砼墊層3的厚度為90mm，碎石墊層2的厚度為105mm。

其余同實施例1。

實施例4：

本實施例中，發光石鋪裝層5的厚度為70mm，并且發光石鋪裝層5的表面起伏不大于3mm。水泥砂漿結合層4的厚度為30mm，素砼墊層3的厚度為110mm，碎石墊層2的厚度為100mm。

其余同實施例1。

上述的對實施例的描述是為便于該技術領域的普通技術人員能理解和使用發明。熟悉本領域技術的人員顯然可以容易地對這些實施例做出各種修改，并把在此說明的一般原理應用到其他實施例中而不必經過創造性的勞動。因此，本發明不限于上述實施例，本領域技術人員根據本發明的揭示，不脫離本發明范疇所做出的改進和修改都應該在本發明的保護范圍之內。
