本發明涉及自動排水裝置及其電控系統，尤其涉及的是鍋爐房污水池自動排水裝置及其電控系統。

背景技術：

礦鍋爐房蒸汽鍋爐，每臺鍋爐配一臺鼓風機、一臺引風機、一臺給水泵，另有一臺共用泵應急。4臺鍋爐共用一部鏈板除渣機。鍋爐房外排水主要為鍋爐定期排污水、煤閘板冷卻水、鼓風機及引風機冷卻水、除渣機溝槽冷卻水和連續排污膨脹器排水。為節省水資源、改善環境，新建了一座水池，對鍋爐房所有外排水進行收集，并排至礦井污水處理站，達到循環利用的目的。但在使用過程中經常出現水泵不上水而導致污水溢流，不僅造成大量的水資源浪費，還影響了車間場地的環境衛生。

鍋爐房原污水排放系統，如圖3所示，主要存在問題：

鍋爐房原污水排放系統主要由水泵、吸排水管路、底閥、控制箱組成。

1、因現場條件限制，水池最高水位低于水泵入口高度，如果底閥關閉不嚴則需要人工引水才能水泵正常工作。

2、水池多為鍋爐排污水，水溫在50℃-70℃之間，溫度高堿性大，導致水泵底閥頻繁出現故障，而影響水泵正常運行。需要經常更換底閥，增加了材料消耗及維護人力的投入。

3、底閥故障后，如不及時發現處理，水泵會因為上時間不上水而導致水泵電機燒毀，需要人工值守。

4、鍋爐房各個時段及每次排污水流量不同，操作人員難以掌握水池水位情況開停水泵，開泵不及時會導致污水漫出，影響場地衛生；停泵不及時，水位低于吸水管口，導致水泵空運轉。必須縮短巡視周期，頻繁的對水泵進行檢查、操作，等于每班要消耗一個人力在此值守。

技術實現要素：

本發明所要解決的技術問題在于提供了一種實現將污水池中的水自動排至污水處理站的鍋爐房污水池自動排水裝置及其電控系統。

本發明是通過以下技術方案解決上述技術問題的：本發明包括吸水管，負壓水箱，水箱出水管，水泵，水泵出水管，安置在不同水位的若干水位傳感器，控制器；所述負壓水箱安放在污水池頂面，所述吸水管一端連接污水池，另一端連接負壓水箱上部；所述水箱出水管一端連接負壓水箱下部，另一端連接水泵；所述水泵出水管一端連接水泵，一端接入污水處理站，且水箱出水管口位置高于水泵出水口位置；所述若干水位傳感器均連接控制器，所述控制器連接水泵；所述吸水管的最底端低于所述傳感器位置。

優選的，所述污水池的長5米，高3米，寬2米。

優選的，所述污水池三米處為高水位處，兩米處為中水位處和一米處為低水位處，所述水位傳感器為三個，分別安裝在高水位、中水位和低水位處。

優選的，所述負壓水箱頂部設置排氣管和注水管。

優選的，所述排氣管上設置排氣球閥，所述注水管設置注水球閥。

優選的，所述吸水管最底端的位置低于低水位處。

優選的，所述負壓水箱尺寸為高0.8米，長0.6米。寬0.4米。

本發明還提供一種鍋爐房污水池自動排水裝置的電控系統，包括主回路和二次回路，所述二次回路與所述主回路相連接，用于控制所述主回路；

所述二次回路中，熱繼電器觸點fr一端連接主回路火線，一端連接常閉按鈕sb1，常閉按鈕sb1另一端連接六條并聯的線路，所述六條并聯的線路另一端均連接零線；第一條線路為依次連接并聯的常開按鈕sb2、中間繼電器常開觸點ka1和接觸器常開觸點km，中間繼電器常閉觸點ka2，接觸器線圈km1；第二條線路為依次連接的繼電器常開觸點ka1和紅燈hl1；第三條線路為依次連接的繼電器常開觸點ka2和綠燈hl2；第四條線路為依次連接的水位傳感器常閉開關sk和繼電器線圈ka1；第五條線路為依次連接的水位傳感器常開開關sk和繼電器線圈ka2；第六條線路為水位傳感器，所述水位傳感器連接三個液位傳感器。

優選的，所述主回路中，接觸器km、熱繼電器fr和電動機m依次串連。

優選的，在所述二次回路上，熱繼電器觸點前串聯一個熔斷器fu。

本發明相比現有技術具有以下優點：

1、至少減少了一個操作人員的人力投入，減少了人力浪費。

2、無底閥自動排水裝置簡單，配件材料成本低，無需底閥，消除了頻繁更換底閥費用消耗及維護人員的投入。

3、完全避免了因水泵不上水而引起的電機燒毀事故，運行更加安全。

4、杜絕了因電機空運轉造成電量消耗；解決了因水池滿水而導致的水資源浪費和現場環境衛生達標問題。

5、鍋爐房污水循環利用系統運行更加穩定、可靠，且避免了水資源浪費、改善了現場環境，達到了經濟實用、節支降耗、節能環保的目的。

附圖說明

圖1是本發明鍋爐房污水池自動排水裝置的結構示意圖；

圖2是本發明鍋爐房污水池自動排水裝置的電控系統圖；

圖3是現有技術中鍋爐房污水池自動排水裝置的結構示意圖。

吸水管1負壓水箱2水箱出水管21排氣管22排氣球閥221注水管23注水球閥231水泵3水泵出水管31污水池4底閥5

具體實施方式

下面對本發明的實施例作詳細說明，本實施例在以本發明技術方案為前提下進行實施，給出了詳細的實施方式和具體的操作過程，但本發明的保護范圍不限于下述的實施例。

如圖1所示，本實施例包括吸水管1，負壓水箱2，水箱出水管21，水泵3，水泵出水管31，安置在不同水位的若干水位傳感器(圖中未表示)，控制器(圖中未表示)；所述負壓水箱2安放在污水池4頂面，所述吸水管1一端連接污水池4，另一端連接負壓水箱2上部；所述水箱出水管21一端連接負壓水箱2下部，另一端連接水泵3；所述水泵出水管31一端連接水泵3，一端接入污水處理站，且水箱出水管21口位置高于水泵出水口位置；所述若干水位傳感器均連接控制器，所述控制器連接水泵3；所述吸水管1的最底端低于所述傳感器位置。

所述污水池4的長5米，高3米，寬2米。所述污水池4三米處為高水位處，兩米處為中水位處和一米處為低水位處，所述水位傳感器為三個，分別安裝在高水位、中水位和低水位處。所述負壓水箱2頂部設置排氣管22和注水管23。所述排氣管22上設置排氣球閥221，所述注水管23設置注水球閥231，均選用dn25的規格。所述吸水管1最底端的位置低于低水位處。所述負壓水箱2尺寸為高0.8米，長0.6米。寬0.4米。

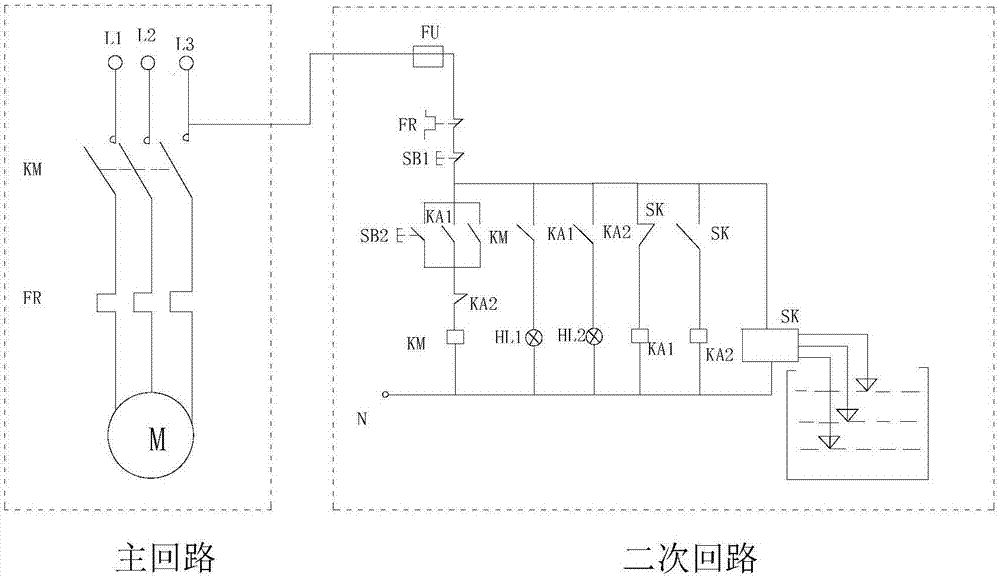

如圖2所示，本發明還提供一種鍋爐房污水池自動排水裝置的電控系統，包括主回路和二次回路，所述二次回路與所述主回路相連接，用于控制所述主回路；

所述二次回路中，熱繼電器觸點fr一端連接主回路火線，一端連接常閉按鈕sb1，常閉按鈕sb1另一端連接六條并聯的線路，所述六條并聯的線路另一端均連接零線；第一條線路為依次連接并聯的常開按鈕sb2、中間繼電器常開觸點ka1和接觸器常開觸點km，中間繼電器常閉觸點ka2，接觸器線圈km1；第二條線路為依次連接的繼電器常開觸點ka1和紅燈hl1；第三條線路為依次連接的繼電器常開觸點ka2和綠燈hl2；第四條線路為依次連接的水位傳感器常閉開關sk和繼電器線圈ka1；第五條線路為依次連接的水位傳感器常開開關sk和繼電器線圈ka2；第六條線路為水位傳感器，所述水位傳感器連接三個液位傳感器。

所述主回路中，接觸器km、熱繼電器fr和電動機m依次串連接。

在所述二次回路上，熱繼電器觸點前串聯一個熔斷器fu。

本發明的工作過程如下，

第一次使用時，將負壓水箱2灌滿水，灌水時將負壓水箱2頂部排氣球閥221和注水球閥231打開，注水管23用于注水，排氣管22用于排出負壓水箱2內氣體，灌滿水后關閉盡量保持負壓水箱2真空，設置高中低水位處分別在3米、2米和1米處，并將控制箱自動/手動開關打到“自動”位置。當水池水位達到設定的高水位時，水位控制器sk得電，中間繼電器線圈ka1得電，中間繼電器常開觸點ka1閉合，紅燈hl1亮，同時水泵3自動運行。因之前水箱內已灌滿水，水箱出水管21高于水泵出水口，所以水泵3立即運轉，將負壓水箱2中的水排出。而隨著負壓水箱2水位逐漸降低，負壓水箱2內的真空度也會越來越大，當水位降至一定位置后(該位置必須高于水箱出水管21口)，污水池4中的水在大氣壓的作用下經吸水管1被壓入負壓水箱2中，經水泵3連續排出至礦井污水處理站。隨著水泵不斷運行，水池水位逐漸降低，當降至設置的低水位時(低水位設置是保證水泵停止時，水箱處于滿水狀態)，水位控制器sk失電，常開觸點閉合，中間繼電器線圈ka2得電，中間繼電器常開觸點ka1閉合，常閉觸點ka1斷開，紅燈hl1亮，水泵3自動停止。當水位再次上升至高水位時，水泵3便無需人員操作自動排水，檢測，停止，如此循環。

如圖3所示，原污水池排水系統存在諸多問題，經改造后，摒棄了底閥5，無底閥的自動排水裝置簡單，配件材料成本低，卻使鍋爐房污水循環利用系統運行更加穩定、可靠。不僅減少了人員及材料費用的投入，還避免了水資源浪費、改善了現場環境，達到了經濟實用、節支降耗、節能環保的目的。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
