本實用新型涉及住宅防水領域，特別涉及一種地漏防水結構。

背景技術：

在住宅設計中的地漏能夠起到排水的作用，但是地漏在安裝中要是存在滲透間隙，水就會透過建筑物的樓面滲透下去，從而會影響到下個樓層的住戶，所以地漏節點的防水處理是做好地漏防水的一個重要環節。

目前，授權公告號為CN202530555U，授權公告日為2012年11月14日的中國專利公開了一種地漏防水結構，包括細石混凝土、環氧樹脂、聚氨酯防水涂膜、防水砂漿、水泥砂漿找平層、結構樓板、地漏，地漏與結構樓板之間留置10-15mm的縫隙，縫隙內填塞細石混凝土，細石混凝土細石粒徑小于10mm，結構樓板上面設置水泥砂漿找平層，水泥砂漿強度為M7.5，水泥砂漿找平層與地漏交接部位留置深度和寬度為20-30mm的凹槽，凹槽內填塞環氧樹脂，水泥砂漿找平層上部設置聚氨酯防水涂膜，聚氨酯防水涂膜上部設置防水砂漿。

這種地漏防水結構的防水砂漿層上面的一層一般為地磚層，當水通過地磚層的縫隙滲透到防水砂漿層中時，因地漏和排水管是連接在一起的，水無法進行排放，最終會從防水砂漿層上的地磚層處冒出來。

技術實現要素：

本實用新型的目的是提供一種具有良好的排水效果的地漏防水結構。

本實用新型的上述技術目的是通過以下技術方案得以實現的：一種地漏防水結構，包括樓板、穿過所述樓板的排水管、安裝在所述排水管上方的地漏，所述排水管周側與所述樓板之間通過細石混凝土填充層對所述排水管進行固定，所述排水管裸露在所述樓板上方部分的四周外側涂刷形成有防水油膏層，所述樓板上端面從下到上依次設置有與所述防水油膏層相抵觸的水泥砂漿找平層、第一防水涂料層、第一防水保護層、水泥砂漿墊層、第二防水涂料層、第二防水保護層，所述第二防水保護層高于所述排水管且一側連接在所述排水管的最上端，所述第二防水保護層上設置有水泥基滲透結晶型防水涂料層，所述水泥基滲透結晶型防水涂料層上設置有混凝土粘合層，所述地漏安裝在所述混凝土粘合層中且下端面與所述排水管的上端面留有間隙。

通過采用上述方案，通過第一防水涂料層和第二防水涂料層，能夠起到防水的作用，同時第一防水保護層和第二防水保護層分別使得第一防水涂料層和第二防水涂料層不會遭到破環。在第二防水保護層上設置的水泥基滲透結晶型防水涂料層能夠通過溶出的硅酮離子隨著表層水在混凝土中滲透擴散,與混凝土中的鈣離子發生化學反應,生成不溶于水的硅酸鈣水化物,結晶體充滿毛細管孔隙并與混凝土結合成整體,堵塞混凝土內部的毛細孔道,從而使混凝土致密,防止水滲漏；因地漏設置在混凝土粘合層中且與排水管之間具有一定的間隙，使得從混凝土粘合層中滲透的水能夠通過該間隙從排水管流出，從而具有良好的排水效果。

本實用新型的進一步設置為：所述第二防水保護層的上端面朝向靠近所述排水管的一側向下傾斜設置，所述第二防水保護層的一側連接在所述排水管上端面處，所述水泥基滲透結晶型防水涂料層均勻的涂抹在所述第二防水保護層上。

通過采用上述方案，第二防水保護層的上端面朝向排水管的一側向下傾斜設置，且水泥基滲透結晶型防水涂料層是均勻涂抹而成的，從而滲透過混凝土粘合層上的水會沿著水泥基滲透結晶型防水涂料層的上表面流到排水管中進行排放。

本實用新型的進一步設置為：所述第二防水保護層與所述排水管上端面連接處設置有環氧樹脂層。

通過采用上述方案，環氧樹脂層能夠起到密封的作用，避免水從排水管上端面與第二防水保護層之間的間隙進行滲透。

本實用新型的進一步設置為：所述混凝土粘合層上還設置有地磚層，所述地磚層由多塊瓷磚連接而成。

通過采用上述方案，地磚層有多塊瓷磚連接而成，而瓷磚一般具有一定的防水作用。

本實用新型的進一步設置為：相鄰的所述瓷磚之間形成的間隙處設置有防水密封膠層。

通過采用上述方案，在瓷磚之間的防水密封膠層能夠避免水從相鄰的瓷磚之間形成的間隙處滲透，從而起到防水的作用。

本實用新型的進一步設置為：所述地磚層的上端面朝向靠近所述地漏的一側向下傾斜設置。

通過采用上述方案，地磚層朝向靠近地漏的一側向下傾斜設置，使得水能夠更快的排放到地漏處，從而通過排水管排走，使得水殘留在地磚層上的時間變短，避免水因長時間停留而出現滲透。

綜上所述，本實用新型具有以下有益效果：通過使得地漏與排水管之間留有間隙，水在滲透過混凝土粘合層后能通過該間隙從排水管排出；同時第二防水保護層、地磚層均是朝向靠近排水管一側向下傾斜設置的，能夠增加排水效率。

附圖說明

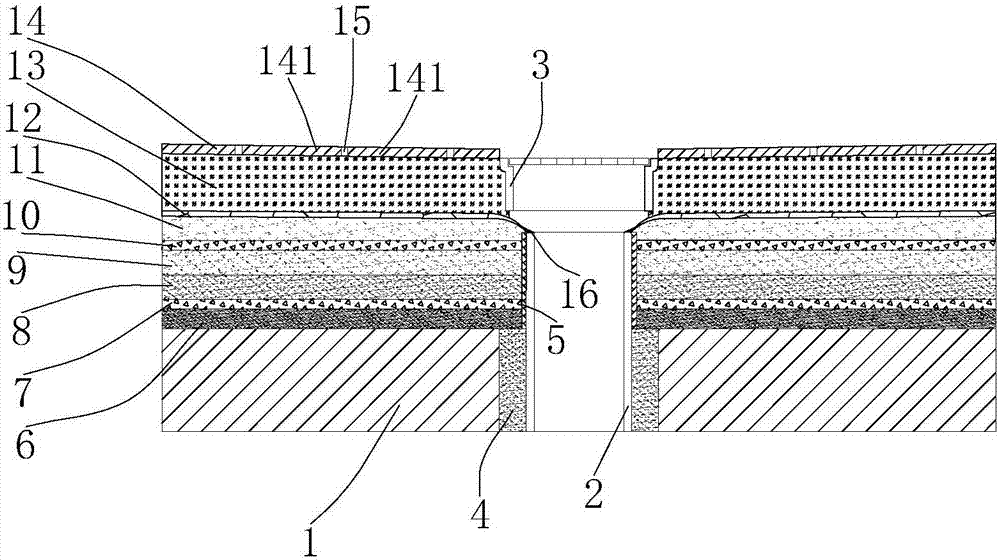

圖1是本實用新型的結構示意圖。

圖中：1、樓板；2、排水管；3、地漏；4、細石混凝土填充層；5、防水油膏層；6、水泥砂漿找平層；7、第一防水涂料層；8、第一防水保護層；9、水泥砂漿墊層；10、第二防水涂料層；11、第二防水保護層；12、水泥基滲透結晶型防水涂料層；13、混凝土粘合層；14、地磚層；141、瓷磚；15、防水密封膠層；16、環氧樹脂層。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

一種地漏防水結構，如圖1所示，包括有樓板1，在樓板1中穿過有一個排水管2，排水管2穿過樓板1時與樓板1之間留有一定的間隙，該間隙通過填充細石混凝土從而在凝固后形成細石混凝土填充層4，從而對排水管2進行固定，細石混凝土填充層4的上端面與樓板1的上端面位于同一平面上。

排水管2裸露在樓板1上方部分的四周外側涂刷有防水油膏，防水油膏在冷卻凝結后形成防水油膏層5，防水油膏層5具有良好的抗腐蝕和耐酸堿性，使得排水管2的周側不易被腐蝕，能夠延長排水管2的使用壽命。

在樓板1上端面從下倒上依次設置有與防水油膏層5相接的水泥砂漿找平層6、第一防水涂料層7、第一防水保護層8、水泥砂漿墊層9、第二防水涂料層10、第二防水保護層11。第一防水涂料層7、第二防水涂料層10均由防水涂料涂覆后凝固形成，水泥砂漿找平層6、第一防水保護層8以及第二防水保護層11均由混凝土澆筑而成。

第二防水保護層11的上端面高于排水管2的上端面，且第二防水保護層11的上端面是朝向靠近排水管2的一側向下傾斜設置的，從而第二防水保護層11靠近排水管2的一側連接在排水管2的上端面處。

在第二防水保護層11上設置有水泥基滲透結晶型防水涂料層12，水泥基滲透結晶型防水涂料層12由水泥基滲透結晶型防水涂料涂在第二防水保護層11上形成，水泥基滲透結晶型防水涂料層12能夠通過溶出的硅酮離子隨著表層水在混凝土中滲透擴散,與混凝土中的鈣離子發生化學反應,生成不溶于水的硅酸鈣水化物,結晶體充滿毛細管孔隙并與混凝土結合成整體,堵塞混凝土內部的毛細孔道,從而使混凝土致密,防止水滲漏。

同時，在第二防水保護層11和排水管2上端面的連接處設置有環氧樹脂層16，該環氧樹脂層16通過涂覆環氧樹脂后凝結形成。

在水泥基滲透結晶型防水涂料層12上設置有由混凝土粘合層13，混凝土粘合層13由混凝土澆筑而成，同時在混凝土粘合層13上設有地磚層14，地磚層14上的多個瓷磚141相互拼接在混凝土粘合層13上，并在混凝土粘合層13凝固時固定在混凝土粘合層13上。地磚層14的上端面朝向靠近地漏3的一側向下傾斜設置，同時因相鄰的瓷磚141之間形成有間隙，所以在間隙中通過噴涂防水密封膠從而凝固形成防水密封膠層15。

過程中采用的防水涂料為山東正順防水材料有限公司生產的正順牌JS防水涂料。防水密封膠為上海旋威裝飾材料有限公司生產的中性硅酮填充防水密封膠。水泥基滲透結晶型防水涂料為南通市裕如工程材料有限責任公司生產的水泥基滲透結晶防水涂料。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。
