本實用新型涉及水利工程施工設備領域，具體為一種水利工程施工防水排水裝置。

背景技術：

隨著時代的發展，人們的生活水平不斷地提高，人們對于水利工程的建設也在不斷的創新和發展，在大型的水利工程施工過程中，經常需要予以防水排水，以此防止水造成對施工的影響，同時在水利工程施工過程中不僅要保證水位的安全，同時也要隨時了解水位和水質的變化，以便工程師做出精確的判斷，傳統的防水排水裝置在應對環境較差的工程，特別是在一些污泥較多，水流較大的情況時，防水方式效果不佳，且存在很多漏洞，不能監測水的動態變化情況，此外，在防水過程中，一般的抽水方式，也無法滿足排水的要求，對此，需要采用合適的方式予以防水排水。

技術實現要素：

本實用新型的目的在于提供一種水利工程施工防水排水裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種水利工程施工防水排水裝置，包括固定板、下吸水口、上吸水口、控制器和監測桿，所述固定板的中央位置處貫通設有監測空腔，且監測空腔的內部安裝有監測桿，所述監測桿的底端安裝有水質檢測探頭，且監測桿的頂端安裝有水質監測儀，所述監測空腔外側的固定板上設有排水緩沖腔，且排水緩沖腔的兩側從上至下依次安裝有上吸水口以及下吸水口，所述下吸水口以及上吸水口的中心位置處安裝有電機，且電機的輸出端通過聯軸器安裝有旋轉葉輪，所述電機遠離旋轉葉輪的一側安裝有抽水泵，且抽水泵通過吸水管與上吸水口連通，所述排水緩沖腔的頂部通過兩組導管安裝有蓄水箱，且蓄水箱的一側安裝有排水泵，所述蓄水箱的頂部傾斜安裝有兩組太陽能電池板，且太陽能電池板交界處的頂部安裝有聲光報警裝置，所述太陽能電池板下方蓄水箱的上表面安裝有控制器。

優選的，所述固定板底部的四個角皆安裝有固定錨釘。

優選的，所述下吸水口以及上吸水口的進水端皆設有金屬過濾網。

優選的，所述旋轉葉輪順時針旋轉方向的葉片上設有切割刀刃。

優選的，所述監測桿的側壁上安裝有水位監測儀。

與現有技術相比，本實用新型的有益效果是：該水利工程施工防水排水裝置相對于傳統防水排水裝置，設置了水質檢測儀和水位監測儀可以精確的檢測水利工程區域的水質情況以及水位的變化，為工程師提供了精確的數據，便于水利工程的施工，同時設置的報警裝置可以第一時間發出危險預警，提高了裝置的安全性，設置的太陽能電池板可以將太陽能轉化為電能，供裝置使用，節約了電力資源，使得裝置更加環保，設置的兩組吸水口可以根據需求和水位的實時情況進行針對性的排水，同時旋轉葉輪可以將水下的水草等雜物進行粉碎，避免大型的雜物對抽水泵和裝置造成損壞，進而提高了裝置的使用壽命。

附圖說明

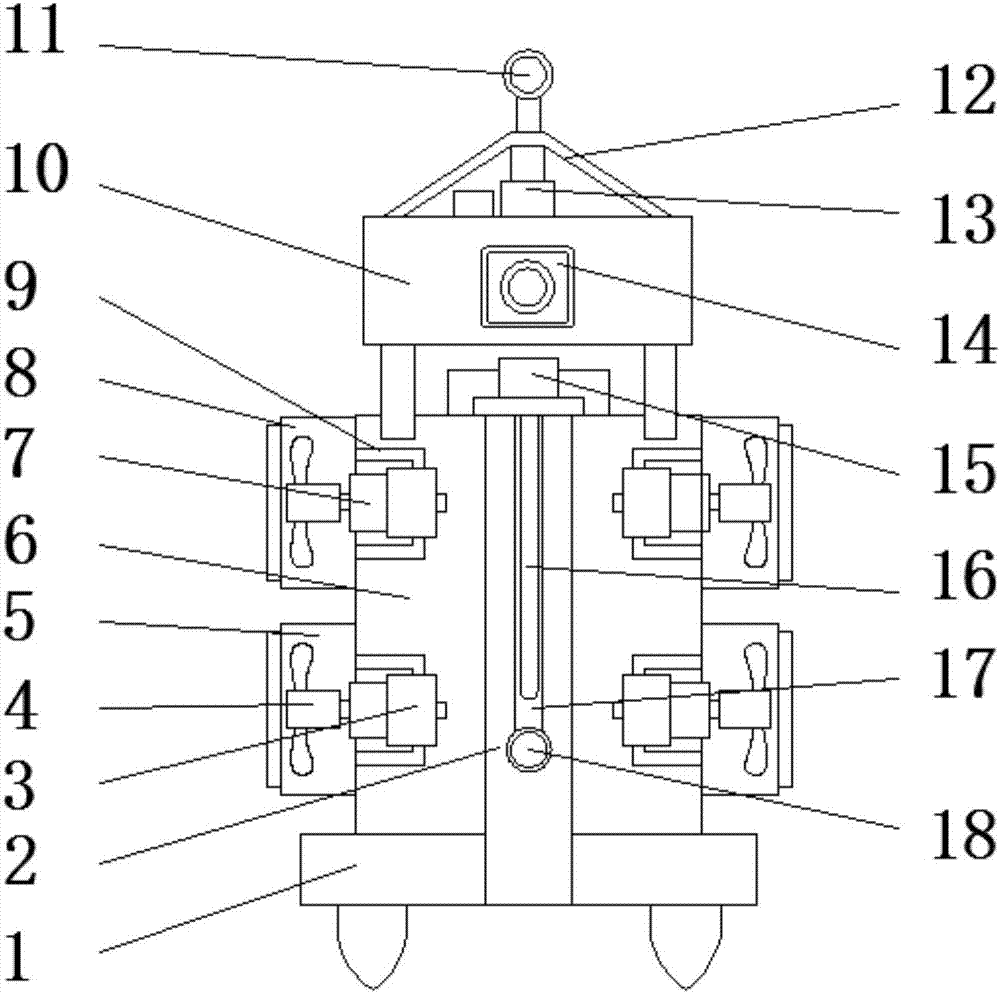

圖1為本實用新型的結構示意圖；

圖2為本實用新型的俯視圖。

圖中：1-固定板；2-監測空腔；3-抽水泵；4-旋轉葉輪；5-下吸水口；6-排水緩沖腔；7-電機；8-上吸水口；9-吸水管；10-蓄水箱；11-聲光報警裝置；12-太陽能電池板；13-控制器；14-排水泵；15-水質監測儀；16-水位監測儀；17-監測桿；18-水質檢測探頭。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供的一種實施例：一種水利工程施工防水排水裝置，包括固定板1、下吸水口5、上吸水口8、控制器13和監測桿17，固定板1的中央位置處貫通設有監測空腔2，且監測空腔2的內部安裝有監測桿17，監測桿17用于檢測水利工程區域的水質以及水位情況，固定板1底部的四個角皆安裝有固定錨釘，監測桿17的底端安裝有水質檢測探頭18，且監測桿17的頂端安裝有水質監測儀15，監測桿17的側壁上安裝有水位監測儀16，監測空腔2外側的固定板1上設有排水緩沖腔6，且排水緩沖腔6的兩側從上至下依次安裝有上吸水口8以及下吸水口5，上吸水口8可以在水位較高時加快排水的速度，下吸水口5可以在水位降低時進行排水，下吸水口5以及上吸水口8的進水端皆設有金屬過濾網，下吸水口5以及上吸水口8的中心位置處安裝有電機7，且電機7的輸出端通過聯軸器安裝有旋轉葉輪4，旋轉葉輪4順時針旋轉方向的葉片上設有切割刀刃，旋轉葉輪4可以粉碎吸入雜草和雜物，避免較大的雜物進入設備內部，電機7遠離旋轉葉輪4的一側安裝有抽水泵3，且抽水泵3通過吸水管9與上吸水口8連通，排水緩沖腔6的頂部通過兩組導管安裝有蓄水箱10，且蓄水箱10的一側安裝有排水泵14，蓄水箱10的頂部傾斜安裝有兩組太陽能電池板12，且太陽能電池板12交界處的頂部安裝有聲光報警裝置11，聲光報警裝置11可以第一時間發出預警，太陽能電池板12下方蓄水箱10的上表面安裝有控制器13。

具體使用方式：使用時，將固定板1通過固定錨釘固定在水利工程區域的水中，通過監測桿17內部的水質檢測儀15和水位監測儀16對施工區域的水質以及水位進行檢測，當水位較低且需要排水時，打開下吸水口5內的電機7和抽水泵3進行抽水，當有雜草或雜物進入時被旋轉葉輪4粉碎，抽出的水通過排水緩沖腔6進入蓄水箱10內，然后再通過排水泵14將蓄水箱10內的水排出，當水位過高時可以打開上吸水口8內的電機7和抽水泵3進行抽水。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
