本實用新型涉及道路施工的工程建設，尤其涉及一種縫隙式排水邊溝滑模機。

背景技術：

目前，隨著道路的建設發展，越來越多豐富多樣的道路無疑成了城市里的另一種風景。但是原有的滑模機外形稍顯笨重，橡膠輪胎很容易打滑，行走速度不宜控制，需要大量人員合作才能完成一件產品的制作。降低了人們的工作效率，而且浪費大量勞動力，工作人員的能力不能得到更大的發揮。

技術實現要素：

為了克服上述現有技術的缺陷，本實用新型的目的是提供一種縫隙式排水邊溝滑模機。

本實用新型是采取以下技術方案來實現的：一種縫隙式排水邊溝滑模機，它包括檢測臺、操作室、高壓水槍、履帶、運輸帶、工作室、集料倉、模具、振搗板、偏心輪、液壓泵和高壓水槍，所述檢測臺由三個履帶通過立柱支撐；所述操作室設置在檢測臺后方邊緣處；所述運輸帶由兩個固定在檢測臺上的支柱支撐；所述工作室和集料倉并列設置在檢測臺右邊由三個鋼管連接在檢測臺上；所述振搗板由鋼板連接在偏心輪上；所述偏心輪通過傳送帶連接在液壓泵上；所述液壓泵設置在工作室前部。

上述的一種縫隙式排水邊溝滑模機，所述模具設置在集料倉后端。

上述的一種縫隙式排水邊溝滑模機，所述高壓水槍設置在操作室門邊。

上述的一種縫隙式排水邊溝滑模機，所述連接檢測臺和集料倉的鋼管由三角形不銹鋼材料制成。

上述的一種縫隙式排水邊溝滑模機，所述連接檢測臺和集料倉的鋼管采用焊接的方法固定。

綜上所述本實用新型具有以下有益效果：操作室設置在檢測臺后方邊緣處，這樣操作室的工作人員可以控制行走，還可以觀察到模具方便控制行走速度；三個寬大的履帶能夠牢牢地抓住地面，不易出現打滑的現象，寬闊的檢測臺可以有足夠的空間讓工作人員檢查傳送帶中原料的情況；用液壓泵可以提供強大的動力，使構件的密度更充實，更均勻。設置在操作室旁邊的高壓水槍可以對機器進行沖洗，保證機器能夠更長久的工作。

附圖說明

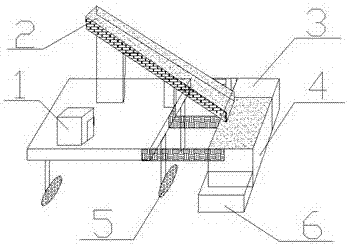

圖 1為本實用新型結構示意圖；

圖2為工作室結構圖；

其中：1、操作室和高壓水槍；2、運輸帶；3、工作室；4、集料倉；5、履帶；6、模具；7、偏心輪；8、液壓泵；9、振搗板。

具體實施方式

如圖1所示，一種縫隙式排水邊溝滑模機，包括檢測臺、操作室、履帶、傳送帶、工作室、集料倉、模具、振搗板、偏心輪、液壓泵和高壓水槍，所述檢測臺由三個履帶通過立柱支撐；所述操作室設置在檢測臺后方邊緣處；所述傳送帶由兩個固定在檢測臺上的支柱支撐；所述工作室和集料倉并列設置在檢測臺右邊由三個鋼管連接在檢測臺上；所述振搗板由鋼板連接在偏心輪上；所述偏心輪通過傳送帶連接在液壓泵上；所述液壓泵設置在工作室前部。

工作原理

本實用新型通過操作室控制滑模機和液壓泵的啟動，液壓泵啟動后提供動力至傳送帶，通過傳送帶帶動偏心輪自動，設置在偏心輪上的鋼板在偏心輪的帶動下作前后往返式運動，進而帶動振搗板不斷對下來的混凝土進行擠壓，在模具中形成不同的形狀。

以上所述是本實用新型的實施例，故凡依本實用新型申請范圍所述的構造、特征及原理所做的等效變化或修飾，均包括于本實用新型專利申請范圍內。
