本實用新型涉及混凝土擋土墻技術領域，具體為一種混凝土擋土墻泄水孔綠化結構。

背景技術：

擋土墻是指支承路基填土或山坡土體、防止填土或土體變形失穩的構造物。在擋土墻橫斷面中，與被支承土體直接接觸的部位稱為墻背；與墻背相對的、臨空的部位稱為墻面；與地基直接接觸的部位稱為基底；與基底相對的、墻的頂面稱為墻頂；基底的前端稱為墻趾；基底的后端稱為墻踵。而對于用于公園綠化帶的擋土墻，普通的擋土墻并沒有裝飾性，而且對于雨水只是排出，并不收集綜合利用。

技術實現要素：

本實用新型的目的在于提供一種混凝土擋土墻泄水孔綠化結構，以解決上述背景技術中提出的擋土墻沒有裝飾性等問題。

為實現上述目的，本實用新型提供如下技術方案：一種混凝土擋土墻泄水孔綠化結構，包括花崗巖，所述花崗巖安裝在擋土墻的上方，且擋土墻的左側安裝有水泥砂漿層，且水泥砂漿層通過支撐架安裝在地面上，所述擋土墻的內部設有T型固定鋼筋，且T型固定鋼筋上設有固定梢，所述擋土墻的右側設有碎石鋪邊層，且碎石鋪邊層的上下側設有排水孔，所述碎石鋪邊層安裝在找平層混凝土板的上方，且找平層混凝土板安裝在排水板的上方，且排水板上設有排水槽，所述找平層混凝土板和排水板均安裝在擋土墻的右側，所述擋土墻安裝在墻體底座的上方，且墻體底座安裝在碎石基座的上方。

優選的，所述水泥砂漿層的表面設有花崗巖噴燈噴燃飾面。

優選的，所述墻體底座的上方安裝有壓基石板。

優選的，所述排水板上設有花盆槽，且花盆槽呈一字型安裝在排水板上。

優選的，所述排水板的兩側均設有半弧形蓄水池。

與現有技術相比，本實用新型的有益效果是：本實用新型通過鋼筋對擋土墻進行加固，抗壓能力強，花崗巖噴燈噴燃飾面可有效避免水泥混凝土層 受雨水的沖刷腐蝕，壓基石板可保證墻體的平穩性，避免發生傾斜，以至于減少其抗壓能力，花盆槽起到裝飾的作用，增加整個墻體的美感，排水板也可以用于行人休息，半弧形蓄水池可將水蓄積，有利于綜合利用，提高了水資源利用率。

附圖說明

圖1為本實用新型一種混凝土擋土墻泄水孔綠化結構的整體結構示意圖；

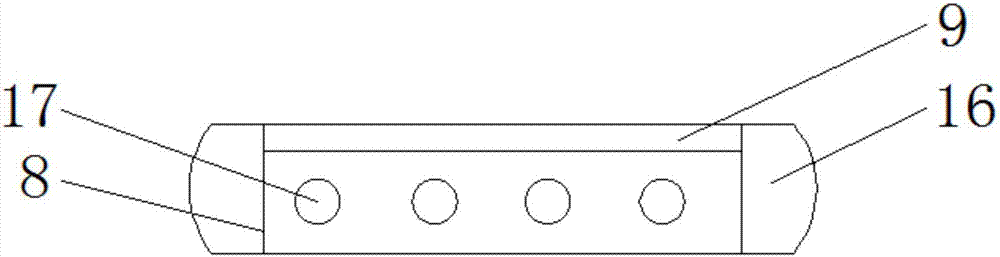

圖2為本實用新型一種混凝土擋土墻泄水孔綠化結構的排水板的結構示意圖。

圖中：1-花崗巖、2-水泥砂漿層、3-支撐架、4-地面、5-墻體底座、6-碎石基座、7-壓基石板、8-排水板、9-排水槽、10-找平層混凝土板、11-碎石鋪邊層、12-擋土墻、13-T型固定鋼筋、14-排水孔、15-固定梢、16-半弧形蓄水池、17-花盆槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供的一種實施例：一種混凝土擋土墻泄水孔綠化結構，包括花崗巖1，花崗巖1安裝在擋土墻12的上方，且擋土墻12的左側安裝有水泥砂漿層2，且水泥砂漿層2通過支撐架3安裝在地面4上，擋土墻12的內部設有T型固定鋼筋13，且T型固定鋼筋13上設有固定梢15，擋土墻12的右側設有碎石鋪邊層11，且碎石鋪邊層11的上下側設有排水孔14，碎石鋪邊層11安裝在找平層混凝土板10的上方，且找平層混凝土板10安裝在排水板8的上方，且排水板8上設有排水槽9，找平層混凝土板10和排水板8均安裝在擋土墻12的右側，擋土墻12安裝在墻體底座5的上方，且墻體底座5安裝在碎石基座6的上方。

水泥砂漿層2的表面設有花崗巖噴燈噴燃飾面，墻體底座5的上方安裝 有壓基石板7，排水板8上設有花盆槽17，且花盆槽17呈一字型安裝在排水板8上，排水板8的兩側均設有半弧形蓄水池16。

具體使用方式：本實用新型工作中，通過T型固定鋼筋13對擋土墻12進行加固，支撐架3對整個擋土墻12起到支撐的作用，固定梢15用于連接鋼筋，使T型固定鋼筋13更加穩固，壓基石板7壓在墻體底座5上，可避免擋土墻12發生傾斜，排水孔14可排出雨水，防止侵蝕擋土墻12，并通過排水槽9將水排入半弧形蓄水池16內，以便綜合利用，排水板8上的花盆槽17具有裝飾的作用。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
