本實用新型涉及節水設備技術領域，具體為一種新型節水設備。

背景技術：

我國是一個缺水國家，在日常生活中，我們一擰水龍頭，水就源源不斷地流出來，可能絲毫感覺不到水的危機，但事實上，我們賴以生存的水，正日益短缺，目前，全世界還有超過10億的人口用不上清潔的水，因此，人類每年有310萬人因飲用不潔水患病而死亡，節約用水受到越來越多人重視，傳統的節水設備功能較為單一只是從盡量降低用水量來達到節水的目的，不能對水資源進行有效合理的循環利用。

技術實現要素：

本實用新型的目的在于提供一種新型節水設備，以解決上述背景技術中提出的問題，所具有的有益效果是：該新型外形簡潔，維護方便，使用壽命長，可對使用后的水資源進行過濾、收集、再利用。大大提高了水資源的利用率，達到了節水環保的效果。

為實現上述目的，本實用新型提供如下技術方案：一種新型節水設備包括水龍頭、箱體、檢修門、水泵、清潔刷和水箱，所述水龍頭安裝在箱體上表面，且水龍頭底部安裝有水閥，所述水龍頭前方設置有水盆，且水盆固定在箱體上表面，所述水盆底部設置有下水管，且下水管內部設置有過濾網，所述過濾網上安裝有水塞，所述箱體前端面固定有透明軟橡膠防水層，且透明軟橡膠防水層內部設置有電機開關和水泵開關，所述電機開關設置在水泵開關左側，所述水盆底部通過下水管與水箱相通，所述水箱通過支架固定在箱體內部底面上，所述箱體底部安裝有電機，且電機上的轉軸穿過水箱底部與清潔刷轉動連接，所述水箱左側底部設置有排污口，所述水箱右側通過塑料軟管與水泵進水口相通，且水泵通過減震板固定在箱體底部，所述水泵出水口通過塑料軟管與設置在箱體右側壁上的出水口相通。

優選的，所述箱體右側面中部設置有出水口。

優選的，所述箱體底部固定有腳墊。

優選的，所述箱體后端面設置有檢修門，且檢修門中部右側固定有門扣。

優選的，所述箱體內部左側壁上方固定有控制器。

優選的，所述水盆后側面設置有溢水口。

與現有技術相比，本實用新型的有益效果是：該設備整體采用箱柜的形式使其外形簡潔大方，箱體內部增設的水箱可對洗漱用的水資源進行收集，下水管上安裝的過濾網可有效過濾水中的雜質，避免下水管堵塞，水箱內部設置的電機和清潔刷可在水箱使用時間較長，底部有污漬堆積的情況下進行方便快捷的清潔處理，水泵的增設可為外部用水設備提供合理的水壓，滿足其他設備的蓄水需求，水泵與箱體之間增設的減震板可有效降低水泵工作時的噪音，箱體前端面水泵開關和電機開關外部設置的透明軟橡膠防水層可防止使用者在手指較濕的情況下操作帶來的觸電危險。

附圖說明

圖1為本實用新型的外部整體結構示意圖；

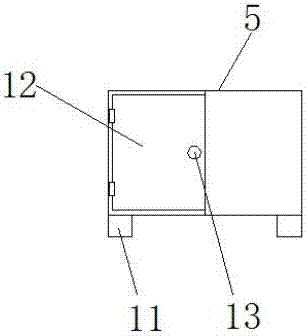

圖2為本實用新型的后視圖；

圖3為本實用新型的內部整體結構示意圖.

圖中：1-水龍頭；2-溢水口；3-水閥；4-水塞；5-箱體；6-出水口；7-水盆；8-電機開關；9-透明軟橡膠防水層；10-水泵開關；11-腳墊；12-檢修門；13-門扣；14-過濾網；15-水泵；16-減震板；17-下水管；18-控制器；19-支架；20-排污口；21-清潔刷；22-轉軸；23-電機；24-水箱；25-塑料軟管。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供的一種實施例：一種新型節水設備包括水龍頭1、箱體5、檢修門12、水泵15、清潔刷21和水箱24，水龍頭1安裝在箱體5上表面，且水龍頭1底部安裝有水閥3，水龍頭1前方設置有水盆7，且水盆7固定在箱體5上表面，水盆7底部設置有下水管17，且下水管17內部設置有過濾網14，過濾網14上安裝有水塞4，箱體5前端面固定有透明軟橡膠防水層9，且透明軟橡膠防水層9內部設置有電機開關8和水泵開關10，電機開關8設置在水泵開關10左側，水盆7底部通過下水管17與水箱24相通，水箱24通過支架19固定在箱體5內部底面上，箱體5底部安裝有電機23，且電機23上的轉軸22穿過水箱24底部與清潔刷21轉動連接，水箱24左側底部設置有排污口20，水箱24右側通過塑料軟管25與水泵15進水口相通，且水泵15通過減震板16固定在箱體5底部，水泵15出水口通過塑料軟管25與設置在箱體5右側壁上的出水口6相通，箱體5右側面中部設置有出水口6，箱體5底部固定有腳墊11，箱體5后端面設置有檢修門12，且檢修門12中部右側固定有門扣13，箱體5內部左側壁上方固定有控制器18，水盆7后側面設置有溢水口2。

工作原理：使用時，將出水口6通過外部管道與馬桶或外部用水設備相連接，水龍頭1向水盆7里蓄水供用戶洗漱，當用戶洗漱完畢后拉開水塞4，水經過過濾網14過濾通過下水管17流入水箱24內，水在水箱24內靜置污漬下沉到水箱24底部，按動水泵開關10，水泵15運行，水箱24內的水經由塑料軟管25和水泵15從出水口6流入到外部用水設備中，當水箱24底部污漬堆積過多時，按動電機開關8，電機23工作并帶動清潔刷21在水箱24底部旋轉，當污漬與水充分混合后打開排污口20，污水從排污口20流出，實現了清潔排污效果。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
