本實用新型涉及建筑裝飾領域，尤其涉及一種排水順暢，淋浴時可保證淋浴者雙腳不會浸泡在水中，舒適性好的淋浴房排水結構。

背景技術：

在現有的建筑裝飾領域中，淋浴房排水結構通常設置在淋浴房的一角，淋浴時，大部分的水會順沿人體流向地面，流向地面的水又在慣性的作用下流向四處，一般只有當地面的水積聚到一定深度時才從淋浴房轉角處的地漏排出，排水緩慢，且在淋浴過程中淋浴者雙腳始終浸泡在水中，人體感知舒適性差。

技術實現要素：

本實用新型主要是提供了一種結構簡單，排水順暢，淋浴時可保證淋浴者雙腳不會浸泡在水中，舒適性好的淋浴房排水結構，解決了現有技術中存在的排水緩慢，在淋浴過程中淋浴者雙腳始終浸泡在水中，人體感知舒適性差等的技術問題。

本實用新型的上述技術問題主要是通過下述技術方案得以解決的：一種淋浴房排水結構，包括淋浴地面，所述淋浴地面的中部向上延伸形成淋浴房底座，淋浴房底座的周邊與對應的淋浴房墻面間形成環形排水槽，在淋浴房底座的表面上又交錯排列著若干個防滑排水槽，防滑排水槽的兩端導通連接著環形排水槽，在環形排水槽的底部設有導通于下水管的外地漏。通過在淋浴地面的中部設置帶防滑排水槽的淋浴房底座，淋浴房底座的周邊又與對應的淋浴房墻壁間又設有間隙從而形成環形排水槽，外地漏設置在環形排水槽的底部，淋浴時，流向地面的水首先順沿縱橫分布在淋浴房底座表面的防滑排水槽快速流入環形排水槽，匯集在環形排水槽的水再進一步從外地漏排出，結構簡單，排水順暢，期間淋浴者所站的淋浴房底座基本保持干爽狀態，因此淋浴者雙腳不會浸泡在水中，舒適性好，同時防滑排水槽又起到防滑及按摩足底的作用，安全可靠。

作為優選，所述防滑排水槽的橫截面為半圓形，且防滑排水槽在淋浴房底座的表面上呈等距離排列。半圓形的防滑排水槽排水順暢，同時易于清掃。

作為優選，與所述外地漏對應的環形排水槽底部穿插著地漏內管，在地漏內管外又套裝著排水管，排水管的上端口通過帶漏水孔的漏水環固定在地漏內管上。排水管通過漏水環套裝固定在地漏內管外，即可在樓板基層上的裝飾層出現問題，裝飾層內滲入的水即順沿裝飾層內的防水層表面溢出流向漏水環，再從漏水環上的漏水孔流入排水管，結構簡單，通過二級地漏的二次排水，有效的避免了在地面裝飾鋪裝層出現問題時發生的滲漏水現象，保證了裝修質量。

作為更優選，所述淋浴地面包括樓板基層及設于樓板基層上的淋浴地面裝飾層,漏水環夾設于樓板基層與淋浴地面裝飾層之間。確保樓板基層上的裝飾層出現問題，裝飾層內滲入的水全部流入排水管后排出。

在漏水環上方對應的裝飾層內可以填充石子等材料，作為優選，在所述漏水環上方對應的淋浴地面裝飾層內填充有陶粒。陶?？稍诼┧h的上方形成孔隙，便于滲漏水向漏水孔匯集流動。

因此，本實用新型的一種淋浴房排水結構具有下述優點：淋浴時流向地面的水首先順沿淋浴房底座表面的防滑排水槽快速流入環形排水槽，再進一步從外地漏排出，結構簡單，排水順暢，期間淋浴者所站的淋浴房底座基本保持“干爽”狀態，因此淋浴者雙腳不會浸泡在水中，舒適性好，同時防滑排水槽又起到防滑及按摩足底的作用，安全可靠；又根據二級排水理論將排水地漏設計為復合排水地漏系統，當上層地面裝飾鋪裝層出現問題時，即便水滲漏至下層，滲漏水也能及時從下層地漏二次順利排出，確保淋浴房不會產生滲漏水現象，保證了裝修的質量。

附圖說明：

圖1是本實用新型一種淋浴房排水結構的結構示意圖；

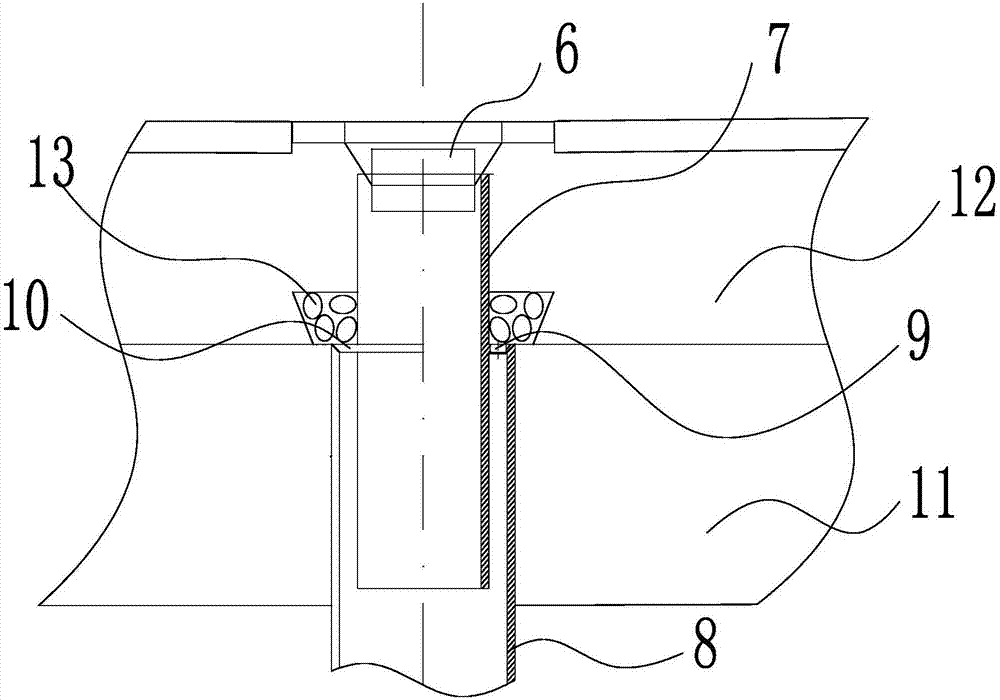

圖2是圖1所示的局部結構放大圖。

具體實施方式：

下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。

實施例：

如圖1和圖2所示，本實用新型的一種淋浴房排水結構，包括淋浴地面1和垂直堆砌在淋浴地面1周邊的淋浴房墻面3，淋浴地面1的中部向上凸起形成淋浴房底座2，在淋浴房底座2的表面上縱橫交錯排列著若干個防滑排水槽5，防滑排水槽5的橫截面為半圓形，且在淋浴房底座2的表面上呈等距離排列，淋浴房底座2的周邊與對應的淋浴房墻面3間圍合形成環形排水槽4，防滑排水槽5的兩端導通連接著環形排水槽4，在環形排水槽4的底部帶有一個導通于下水管的外地漏6，與外地漏6對應的環形排水槽4底部垂直穿插著地漏內管7，外地漏6扣罩在地漏內管7的上端口上，在地漏內管7下端部外又套裝著排水管8，排水管8的上端口通過帶漏水孔9的漏水環10固定在地漏內管7外環面上，其中的淋浴地面1包括樓板基層11及位于樓板基層11上的淋浴地面裝飾層12,漏水環10水平夾設于樓板基層11與淋浴地面裝飾層12之間，且在漏水環10上方對應的淋浴地面裝飾層12內填充有陶粒13。

本文中所描述的具體實施例僅僅是對本實用新型的構思作舉例說明。本實用新型所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本實用新型的精神或者超越所附權利要求書所定義的范圍。
