本技術涉及空心方樁,具體為一種抗震空心方樁。
背景技術:
1、空心方樁又稱先張法預應力方樁,它是采用先張法預應力工藝和離心成型法制成的一種空心筒體細長混凝土預制構件,主要由正方形樁身、端頭板和鋼套箍等組成。
2、空心方樁最脆弱的地方是兩個空心方樁的連接處,傳統的空心方樁主要是通過焊接的方式進行連接,但是焊接只是對其表面焊接,一旦遇到地震時,焊接處容易出現斷裂情況,影響了建筑物的安全質量。
3、因此我們對此做出改進,提出抗震空心方樁。
技術實現思路
1、為了解決上述技術問題,本實用新型提供了如下的技術方案:
2、本實用新型一種抗震空心方樁,包括上方樁和下方樁,所述上方樁的底端安裝有上安裝塊,所述上安裝塊的底端面設有若干連接槽,若干所述連接槽的上端一側均安裝有鎖緊螺栓,所述下方樁的頂端安裝有下安裝塊,所述下安裝塊的上端面安裝有與連接槽數量相等的連接塊,若干所述連接塊的上端一側均設有螺紋槽,所述上安裝塊的底端面以及下安裝塊的上端面均設有安裝槽,一對所述安裝槽的內側均設有若干卡槽,一對所述安裝槽之間安裝有螺旋筋,所述螺旋筋的頂端以及底端均安裝有圓形塊,所述圓形塊的外圍設有若干滑槽,所述滑槽內滑動連接有限位塊,所述限位塊的一側安裝有卡塊。
3、作為本實用新型的一種優選技術方案,所述下方樁的底端安裝有樁頭。
4、作為本實用新型的一種優選技術方案,所述滑槽的一側安裝有壓縮彈簧,所述壓縮彈簧的另一端與限位塊的一側連接。
5、作為本實用新型的一種優選技術方案,所述螺栓表面的螺紋與螺紋槽內壁的螺紋相適配。
6、作為本實用新型的一種優選技術方案,所述卡槽與卡塊的數量相等,所述卡槽與卡塊的尺寸相適配。
7、作為本實用新型的一種優選技術方案,所述連接塊與連接槽的尺寸相適配。
8、本實用新型的有益效果是:
9、1.通過壓縮彈簧、卡塊、卡槽跟螺旋筋的配合使用,首先將螺旋筋底端圓形塊外圍的卡塊推入滑槽內,將螺旋筋放入下安裝塊表面的安裝槽內,當卡塊移動至卡槽的位置時,在壓縮彈簧的作用力下,壓縮彈簧通過限位塊將卡塊推入卡槽內,從而能夠將螺旋筋底端固定在下安裝塊表面的安裝槽內,然后將螺旋筋頂端圓形塊外圍的卡塊推入滑槽內,將上方樁安裝在下方樁的頂端,此時螺旋筋的頂端進入上安裝塊表面的安裝槽內,并且螺旋筋頂端圓形塊外圍的卡塊移動至卡槽的位置時,壓縮彈簧通過限位塊將卡塊推入卡槽內,從而能夠將螺旋筋頂端固定在上安裝塊表面的安裝槽內,螺旋筋能夠提高上方樁和下方樁之間的承載能力和抗震性能,保證建筑物的安全可靠性;
10、2.通過連接塊、連接槽、鎖緊螺栓跟螺紋槽的配合使用,當上方樁安裝在下方樁的頂端時,連接塊也插入至連接槽內,然后通過工具旋擰鎖緊螺栓,將鎖緊螺栓擰進螺紋槽內,從而能夠對連接塊進行固定,進而能夠加固上方樁與下方樁之間的連接,增加抗震性能。

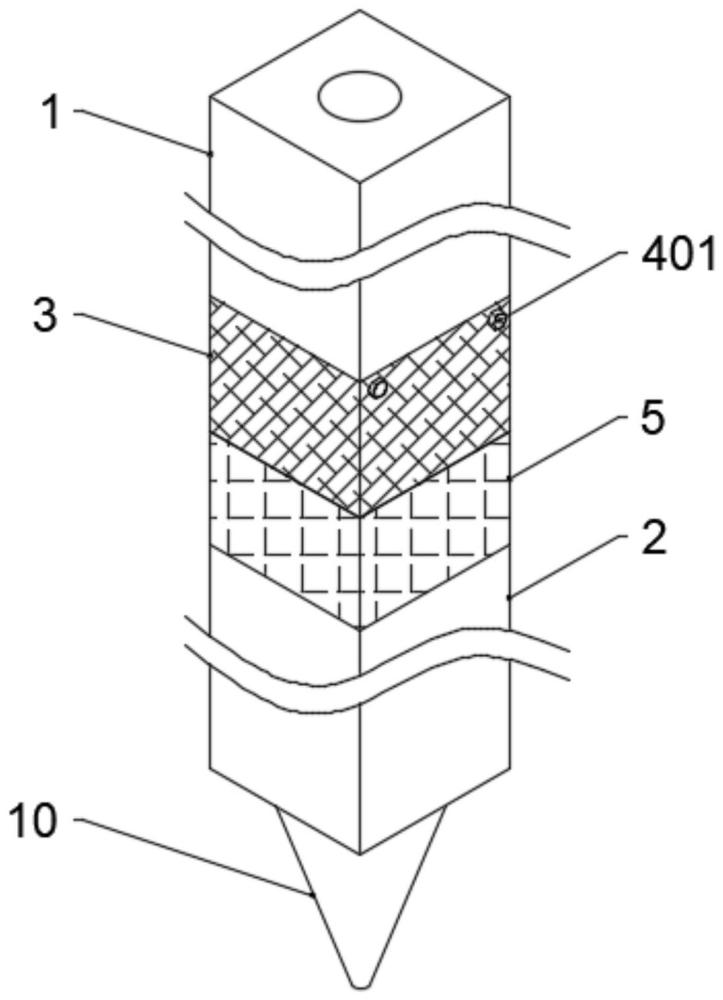

1.一種抗震空心方樁,包括上方樁(1)和下方樁(2),其特征在于,所述上方樁(1)的底端安裝有上安裝塊(3),所述上安裝塊(3)的底端面設有若干連接槽(4),若干所述連接槽(4)的上端一側均安裝有鎖緊螺栓(401),所述下方樁(2)的頂端安裝有下安裝塊(5),所述下安裝塊(5)的上端面安裝有與連接槽(4)數量相等的連接塊(6),若干所述連接塊(6)的上端一側均設有螺紋槽(601),所述上安裝塊(3)的底端面以及下安裝塊(5)的上端面均設有安裝槽(7),一對所述安裝槽(7)的內側均設有若干卡槽(701),一對所述安裝槽(7)之間安裝有螺旋筋(8),所述螺旋筋(8)的頂端以及底端均安裝有圓形塊(9),所述圓形塊(9)的外圍設有若干滑槽(901),所述滑槽(901)內滑動連接有限位塊(902),所述限位塊(902)的一側安裝有卡塊(903)。
2.根據權利要求1所述的抗震空心方樁,其特征在于,所述下方樁(2)的底端安裝有樁頭(10)。
3.根據權利要求1所述的抗震空心方樁,其特征在于,所述滑槽(901)的一側安裝有壓縮彈簧(904),所述壓縮彈簧(904)的另一端與限位塊(902)的一側連接。
4.根據權利要求1所述的抗震空心方樁,其特征在于,所述螺栓表面的螺紋與螺紋槽(601)內壁的螺紋相適配。
5.根據權利要求1所述的抗震空心方樁,其特征在于,所述卡槽(701)與卡塊(903)的數量相等,所述卡槽(701)與卡塊(903)的尺寸相適配。
6.根據權利要求1所述的抗震空心方樁,其特征在于,所述連接塊(6)與連接槽(4)的尺寸相適配。
