本技術屬于工業建筑石油化工，尤其是涉及一種帶有剛性環板結構的lng儲罐雙承臺。

背景技術：

1、為解決地震高烈度地區低溫儲罐在sse(safe?shutdown?earthquake,安全停機地震水平)和obe(operating-basis?earthquake,運行基準地震水平)工況下的抗震設計難題，在低溫儲罐短柱頂與上承臺之間采用隔震墊連接。由于低溫儲罐的低溫性質，低溫儲罐基礎采用高樁承臺架空設計方案，以便及時疏散儲罐外罐較低溫度以達到防止地基土凍脹危害目的。由于采用帶隔震的高樁承臺方案導致樁基群樁系數取值過小以致樁基水平承載力過低，因此，采用剛性連接雙筏板(上承臺+下承臺)結構設計方案，達到加強承臺與土體相互作用，提高樁基水平承載力，加快施工建設速度目的。在工程領域，帶隔震墊雙筏板低溫儲罐已然是一種主流趨勢，但相較之前采用單筏板高樁承臺方案，雙筏板方案極大延長了整個儲罐建造周期。因此，需要設計一種帶隔震墊雙筏板低溫儲罐群樁與下承臺剛性環板連接節點及其構造，既保證了低溫儲罐基礎的抗震性能，同時大大縮短了儲罐建造周期且兼顧經濟效益。

技術實現思路

1、有鑒于此，本實用新型旨在提出一種帶有剛性環板結構的lng儲罐雙承臺，采用帶有環板剛性連接節點的下承臺的雙筏板基礎方案不僅能滿足樁基較大水平承載力需求，而且能解決雙筏板基礎造成施工工期緊張所導致的效益問題。

2、為達到上述目的，本實用新型的技術方案是這樣實現的：

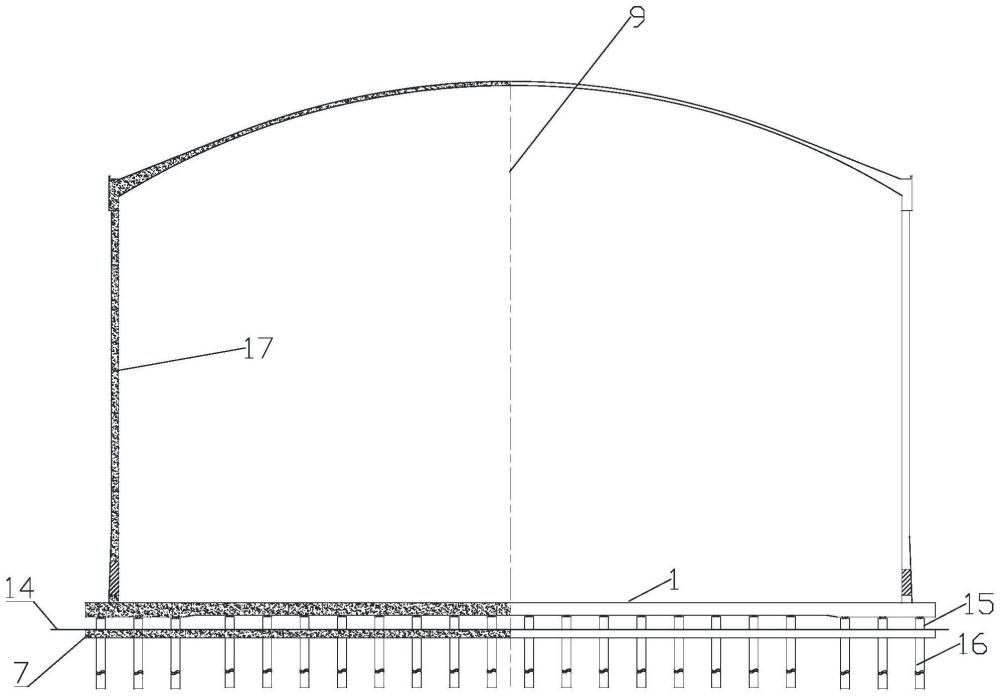

3、一種帶有剛性環板結構的lng儲罐雙承臺，包括樁基、下承臺、架空層短柱、上承臺、lng儲罐；

4、下承臺底部為施工作業面，若干個樁基均勻設置在下承臺的下方，上承臺與下承臺之間通過若干個架空層短柱連接，lng儲罐設置在上承臺上；

5、下承臺與樁基的連接處設有剛性環板結構，架空層短柱與上承臺的連接處設有隔震支座。

6、進一步地，剛性環板結構包括環向錨板、加勁肋板、鉚接組件，環向錨板分四塊進行等強度拼接，構成了下承臺與樁基連接節點的主體；

7、加勁肋板設置在環向錨板的外側，加勁肋板位于環向錨板中間，加勁肋板與環向錨板為固定連接，優選地，與環向錨板采用全熔透等強焊縫；

8、若干組鉚接組件設置在環向錨板內側；

9、進一步地，鉚接組件包括錨固鋼筋、端板、螺母；錨固鋼筋的一端與環向錨板固定連接，另一端通過螺母、端板錨固在樁基中。

10、錨固鋼筋的一端與環向錨板穿孔塞焊，另一端由螺母固定端板錨固在樁中。

11、進一步地，所述錨固鋼筋、環向錨板預先綁扎在樁基最末一節鋼筋籠上，并采取措施確保剛性環板結構沿樁基長度方向定位準確以避免“浮籠”影響；lng儲罐的樁基外側設有樁基外圈螺旋箍筋，lng儲罐的樁基內側設有樁基內圈定位螺旋鋼筋。

12、并且/或者，下承臺的上下兩側均設有墊層；下承臺內設有若干下承臺橫縱向受力鋼筋；

13、并且/或者，隔震支座包括鉛芯橡膠隔震支座、高阻尼隔震支座或摩擦隔震支座中的一種或兩種及以上，優選地，隔震支座為鉛芯橡膠隔震墊。

14、進一步地，上承臺距離地基之間的距離至少為1.8m；

15、并且/或者，環向錨板、加勁肋板的材質為q355b或q235b中的一種或兩種。

16、本實用新型提供了一種帶有剛性環板結構的lng儲罐雙承臺的制備方法，包括如下步驟：

17、下承臺底部為施工起始作業面，對施工起始面進行地基加固處理，然后采用樁基與架空層短柱的一體化施工，架空層短柱合模前，選取剛性環板連接節點單排錨筋數量以及豎向布置排數，并對其強度進行驗算，若不滿足驗算，對數量及排數進行調整，直至滿足驗算，隨后將剛性環板結構錨筋、剛性環板預先綁扎在樁基最末一節鋼筋籠上，鋼筋籠綁扎好后，進行樁基混凝土澆筑；樁基與架空層短柱一體化施工完成后，選取滿足強度的加勁肋板尺寸，通過全熔透等強焊縫焊接于環向錨板中間；隨后在架空層短柱上布置隔震支座，隨后進行上承臺的施工，上承臺施工完畢后進行外罐罐壁與下承臺平行施工，下承臺受力鋼筋焊接于加勁肋板上，至此施工結束。

18、進一步地，所述地基為群樁基礎，樁基為灌注樁，群樁基礎作業面為下承臺底標高；

19、進一步地，對于剛性環板連接結構強度進行驗算，剛性環板連接結構的破壞形式包括剛性環板破壞、錨固鋼筋拉出破壞、錨板處混凝土壓碎破壞中的一種或多種；

20、沿環向水平單排錨固鋼筋數量n取值范圍為3～9個，錨固鋼筋豎向布置排數p取值范圍為2～3排，錨固鋼筋采用hrb400e鋼筋，

21、考慮到抗剪構造，錨固鋼筋的直徑da不小于下承臺橫縱向受力鋼筋直徑的優選地，錨固鋼筋的直徑da為12mm～25mm；錨固鋼筋的最小長度不小于12da，優選地，錨固鋼筋的長度取值范圍為250mm～300mm；

22、錨筋的豎向環向間距≥8da，優選地，鉚接組件的豎向環向間距為180mm～250mm；更優選地，錨固鋼筋與環向錨板采用穿孔塞焊。

23、本技術通過有限元模型，計算出下承臺與樁連接處截面彎矩、軸力與剪力，進行荷載組合選出最不利荷載，進而得到下承臺選配鋼筋型號與間距，根據等強設計原則進而得到下承臺強度配筋承載力設計值n；

24、剛性環板破壞的演算包括：錨固鋼筋受拉承載力設計值n1應滿足如公

25、式1所示(k為正整數)：

26、

27、n為環向水平單排錨筋數量；

28、n為下承臺強度配筋承載力設計值，n；

29、p為錨筋豎向布置排數；

30、其中，錨固鋼筋直徑da具體計算過程如公式2所示：

31、

32、n1為錨固鋼筋連接鋼筋受拉承載力設計值，單位為n；

33、fu為錨固鋼筋抗拉強度，n/mm2。

34、選取環向錨板的尺寸，剛性環板外邊緣與基樁外邊緣齊平，環向錨板的厚度t不得小于錨固鋼筋的直徑一半，優選地，環向錨板的厚度t為16mm～30mm；環向錨板的高度h為150～250mm；

35、其中，環向錨板截面面積as如公式(3)所示：

36、as＝h·t?(3)；

37、as為環向錨板截面面積，mm2；

38、h為環向錨板的高度，mm；

39、t為環向錨板的厚度，mm；

40、且環向錨板受拉承載力設計值nsa須滿足公式(4)所示：

41、

42、as為環向錨板截面面積，mm2；

43、nsa為環向錨板受拉承載力設計值，n；

44、fu為錨固鋼筋抗拉強度，n/mm；

45、n為下承臺強度配筋承載力設計值，n；

46、錨固鋼筋拉出破壞的驗算：nb為單個錨固鋼筋發生拉出破壞時的受拉承載力設計值須滿足公式(5)所示：

47、

48、nb為單個錨固鋼筋發生拉出破壞時的受拉承載力設計值，n；

49、fcu,k為地基中混凝土立方體抗壓強度標準值，n/mm2；

50、hef為錨固鋼筋錨固長度，mm；

51、環向錨板處混凝土壓碎破壞的驗算：單個環向錨板端部發生混凝土壓碎破壞時的受拉承載力設計值須滿足公式(6)所示：

52、npn≤6.58×abrg·fcu,k?(6)；

53、npn為單個環向錨板端部發生混凝土壓碎破壞時的受拉承載力設計值，n；abrg為環向錨板的面積減錨固鋼筋的截面面積mm2；

54、fcu,k為地基中混凝土立方體抗壓強度標準值，n/mm2；

55、本技術采用等強設計，即下承臺橫縱向受力鋼筋拉力全部由剛性環板承擔可滿足設計要求，同時為了保證連接節點的安全性，本實用新型要求錨筋的等強破壞同時滿足下承臺橫縱向受力鋼筋拉力，以此作為安全冗余度，考慮地震作用的影響時，錨筋承載力n1需滿足公式(7)；

56、

57、n1為錨固鋼筋連接鋼筋受拉承載力設計值，單位為n；

58、nsa為環向錨板受拉承載力設計值，n；

59、nb為單個錨固鋼筋發生拉出破壞時的受拉承載力設計值，n；

60、npn為單個錨板端部發生混凝土壓碎破壞時的受拉承載力設計值，n；

61、n為剛性環板沿環向水平單排錨筋數量；

62、p為錨筋豎向布置排數；進一步地，剛性環板連接節點環向錨板分四塊進行拼接，剛性環板之間采用剖口焊等強連接；剔除剛性環板結構表層水泥浮漿；下承臺厚度根據內力結果，可以調整為變厚度截面，其中外三圈樁范圍內下承臺厚度大，內圈正交區下承臺厚度小。

63、進一步的，剛性環板連接節點根據下承臺變截面厚度調整節點大小。

64、進一步地，加勁肋板位于環向錨板中間，與環向錨板采用全熔透等強焊縫；加勁肋板的寬度為100mm～150mm，加勁肋板的厚度t’不得小于錨固鋼筋的直徑一半，加勁肋板厚度t’建議12mm～16mm，具體由公式(8)確定；

65、

66、t’為加勁肋板的厚度，mm；

67、a’s為同一受力方向，加勁肋板上焊接鋼筋總面積，mm2；

68、fu鋼筋為鋼筋抗拉強度，kn/mm2；

69、fu加勁肋為加勁肋板的抗拉強度，kn/mm2；

70、la為加勁肋板板的焊接鋼筋長度，mm。

71、進一步地，剛性環板連接節點上焊接環向加勁肋板與下承臺上下鋼筋網片現場焊接，焊縫長度單面焊的長度為10d，雙面焊的長度為5d，

72、d表示鋼筋直徑，mm；

73、優選地，樁基與下承臺連接處密封膏密封或灌注無收縮灌漿料。

74、利用本實用新型節點，可以保證群樁與短柱采用樁柱一體化施工；短柱頂與上承臺設置隔震墊支座；施工從前到后的順序由原來的“群樁施工-下承臺施工-短柱施工-上承臺施工-外罐施工”優化為“樁柱一體化施工-上承臺施工-外罐罐壁與下承臺平行施工”。值得注意地是，群樁樁基配筋受力設計值采用單筏板高樁與雙筏板承臺樁基內力包絡值。利用本技術實用新型預計可以節省低溫儲罐建造工期45天～60天。

75、相對于現有技術，本實用新型所述的一種帶有剛性環板結構的lng儲罐雙承臺具有以下優勢：

76、(1)一種帶有剛性環板結構的lng儲罐雙承臺，在下部樁與短柱以及中間連接區域采用一體化施工，增強了樁基與短柱的整體性；

77、(2)本技術通過預埋剛性環板的設置將下承臺的下承臺橫縱向受力鋼筋與剛性環板有機結合起來，既保證了下承臺承受彎矩的效用，同時優化了施工步驟，可給工程帶來極大的經濟效益；

78、(3)本實用新型所述的一種帶有剛性環板結構的lng儲罐雙承臺造，當完成樁基短柱一體化施工后，可通過對上承臺與下承臺的同時施工進一步優化施工步驟，縮短工期；

79、(4)提高低溫儲罐的抗震性能，相對于帶隔振墊單筏板高樁承臺基礎方案，剛性連接的帶隔振墊雙承臺高樁承臺基礎方案結構可以使樁基水平承載力提高為原來的2.05倍。加強了承臺與土體的之間的相互作用。當樁端持力層不均勻時，有效抵抗滑移，保證群樁基礎的穩定性。
