本技術涉及雨水蓄積，具體而言，涉及一種雨水蓄積裝置。

背景技術：

1、隨著城市化進程的加快，城市綠地和種植區域面臨著越來越多的挑戰，特別是在雨水管理方面。傳統的雨水排放系統往往無法有效應對強降雨天氣帶來的積水問題，導致種植區域內的植物因長時間泡水而失去活性，為了解決這一問題，雨水蓄積技術逐漸被引入城市綠地管理中。

2、然而，現有的雨水蓄積裝置大多設計在地面以上，無法充分利用地下空間，且對于種植區域內的積水處理效果有限，此外，這些裝置在雨水收集后，往往缺乏有效的利用方式，導致雨水資源的浪費，因此，針對上述技術問題，在此提出一種雨水蓄積裝置。

技術實現思路

1、本實用新型的目的在于提供一種雨水蓄積裝置，通過過濾網以及過濾層，可將雨水過濾后實現有效收集，并且裝置內的雨水可以得到有效利用，通過實現噴頭的環形運動，即可確保對周圍植物進行全方位覆蓋灑水，大大提高了雨水的利用率。

2、本實用新型通過以下技術方案實現：

3、一種雨水蓄積裝置，包括裝置主體，且將裝置主體埋設于地下，所述裝置主體的外部開設有開口，所述裝置主體的外部安裝有收集機構，所述裝置主體的內部滑動連接有隔板，所述隔板的上側固定連接有抵板，且抵板抵接于裝置主體的上側，所述隔板的兩側開設有第二濾網，所述隔板的內部設置有過濾層，所述裝置主體的內部固定連接有水泵，所述水泵的上側固定連接有導管，且導管的末端伸出裝置主體的上側并轉動連接有布水盤，所述布水盤的外部固定連接有齒環，所述布水盤的一側設置有轉動機構，所述布水盤的上側固定連接有彎管，所述彎管的末端固定連接有噴頭。

4、優選的，所述收集機構包括有導流板、集水槽以及第一濾網，所述導流板固定連接于裝置主體的外部，且導流板的位置與開口相對應，所述集水槽與連接桿之間為固定連接，所述第一濾網開設于集水槽的上側，且地表面位于第一濾網的下方。

5、優選的，所述導流板與裝置主體之間固定連接有連接桿。

6、優選的，所述抵板的上側固定連接有把手。

7、優選的，所述轉動機構包括有驅動電機、轉動桿以及齒輪，所述驅動電機固定連接于裝置主體的上側，所述轉動桿與驅動電機之間為固定連接，所述齒輪固定連接于轉動桿的外部。

8、優選的，所述齒輪與齒環之間相嚙合。

9、優選的，所述裝置主體的上側固定連接有保護殼，且保護殼可將布水盤以及轉動機構包裹覆蓋。

10、本實用新型的技術方案至少具有如下有益效果：

11、本實用新型提出的一種雨水蓄積裝置，在強降雨天氣時，當雨水蔓延至種植區域，且水位持續上升時，水流首先通過第一濾網進行初步過濾，然后，經過導流板的引導，進入裝置主體內部，經過過濾層和第二濾網的精細過濾，最終保留在裝置主體內部，實現雨水的有效收集，并且裝置內的雨水可以得到有效利用，通過運轉水泵，裝置主體內存儲的雨水被輸送至布水盤內，再由彎管導流至噴頭進行噴水，此時，啟動驅動電機，可使轉動桿帶動齒輪轉動，布水盤隨之進行轉動，實現噴頭的環形運動，這樣能夠確保對周圍植物進行全方位覆蓋灑水，大大提高了雨水的利用率。

技術特征：

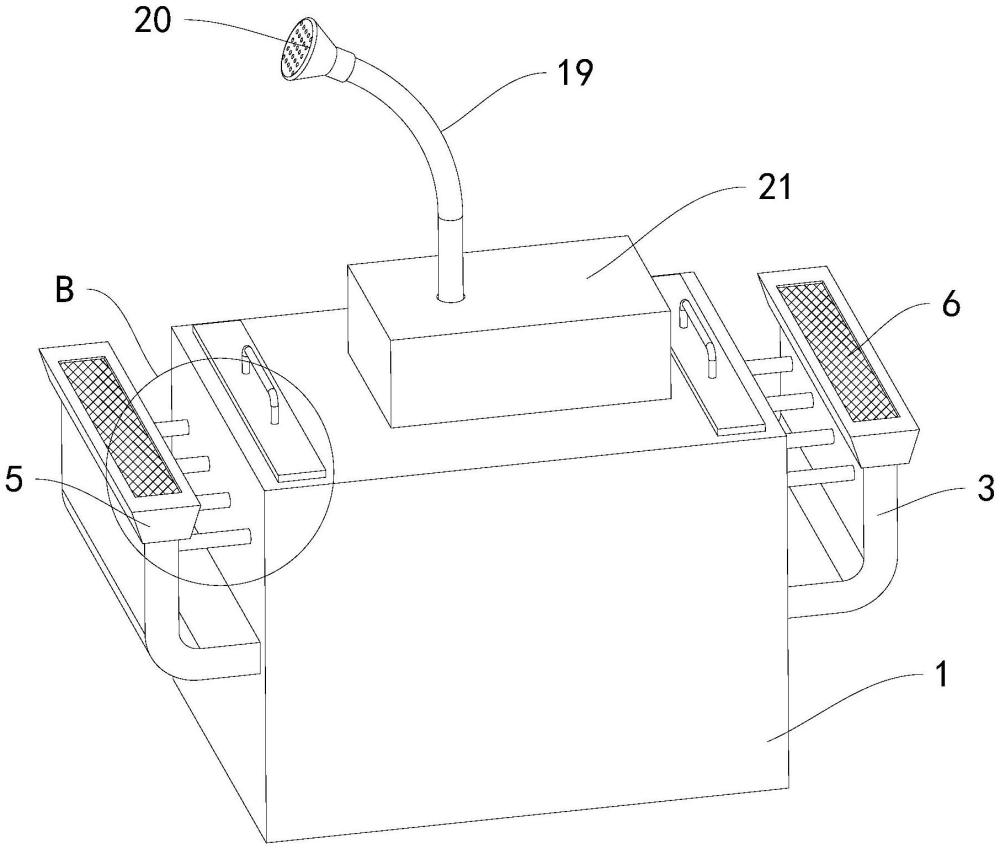

1.一種雨水蓄積裝置，其特征在于：包括裝置主體(1)，且將裝置主體(1)埋設于地下，所述裝置主體(1)的外部開設有開口(2)，所述裝置主體(1)的外部安裝有收集機構，所述裝置主體(1)的內部滑動連接有隔板(7)，所述隔板(7)的上側固定連接有抵板(8)，且抵板(8)抵接于裝置主體(1)的上側，所述隔板(7)的兩側開設有第二濾網(10)，所述隔板(7)的內部設置有過濾層(11)，所述裝置主體(1)的內部固定連接有水泵(12)，所述水泵(12)的上側固定連接有導管(13)，且導管(13)的末端伸出裝置主體(1)的上側并轉動連接有布水盤(14)，所述布水盤(14)的外部固定連接有齒環(15)，所述布水盤(14)的一側設置有轉動機構，所述布水盤(14)的上側固定連接有彎管(19)，所述彎管(19)的末端固定連接有噴頭(20)。

2.根據權利要求1所述的一種雨水蓄積裝置，其特征在于：所述收集機構包括有導流板(3)、集水槽(5)以及第一濾網(6)，所述導流板(3)固定連接于裝置主體(1)的外部，且導流板(3)的位置與開口(2)相對應，所述集水槽(5)與連接桿(4)之間為固定連接，所述第一濾網(6)開設于集水槽(5)的上側，且地表面位于第一濾網(6)的下方。

3.根據權利要求2所述的一種雨水蓄積裝置，其特征在于：所述導流板(3)與裝置主體(1)之間固定連接有連接桿(4)。

4.根據權利要求1所述的一種雨水蓄積裝置，其特征在于：所述抵板(8)的上側固定連接有把手(9)。

5.根據權利要求1所述的一種雨水蓄積裝置，其特征在于：所述轉動機構包括有驅動電機(16)、轉動桿(17)以及齒輪(18)，所述驅動電機(16)固定連接于裝置主體(1)的上側，所述轉動桿(17)與驅動電機(16)之間為固定連接，所述齒輪(18)固定連接于轉動桿(17)的外部。

6.根據權利要求5所述的一種雨水蓄積裝置，其特征在于：所述齒輪(18)與齒環(15)之間相嚙合。

7.根據權利要求1所述的一種雨水蓄積裝置，其特征在于：所述裝置主體(1)的上側固定連接有保護殼(21)，且保護殼(21)可將布水盤(14)以及轉動機構包裹覆蓋。

技術總結
本技術公開了一種雨水蓄積裝置，包括裝置主體，且將裝置主體埋設于地下，裝置主體的外部開設有開口，裝置主體的外部安裝有收集機構，裝置主體的內部滑動連接有隔板，隔板的兩側開設有第二濾網，隔板的內部設置有過濾層，裝置主體的內部固定連接有水泵，水泵的上側固定連接有導管，且導管的末端伸出裝置主體的上側并轉動連接有布水盤，布水盤的外部固定連接有齒環，布水盤的一側設置有轉動機構，布水盤的上側固定連接有彎管，彎管的末端固定連接有噴頭。該裝置通過過濾網以及過濾層，可將雨水過濾后實現有效收集，并且裝置內的雨水可以得到有效利用，通過實現噴頭的環形運動，即可確保對周圍植物進行全方位覆蓋灑水，大大提高了雨水的利用率。

技術研發人員：曹士建,白敬寧,胡明,張傳港,何曉東,鄭麗華,萬學彬,鄧文銳
受保護的技術使用者：中信建設有限責任公司
技術研發日：20240704
技術公布日：2025/4/24
