本技術屬于止水裝置，具體涉及一種渡槽槽身結構縫的止水結構。

背景技術：

1、農田水利工程灌區建設中，在輸水渠道需跨越溝塹、河流等低洼地勢時，為減小水頭損失和與渠道上游水流平順銜接，常采用的一種跨越建筑物稱為渡槽。渡槽槽身單跨長度一般為10m-20m，當采用渡槽跨越河流溝谷時，由于跨越長度較長，一般渡槽采用多跨設計方案，相鄰跨的槽身之間形成伸縮縫，為減少伸縮縫處滲漏水，需要在伸縮縫處安裝止水裝置，目前常見的止水裝置為橡膠壓板式止水裝置。

2、中國專利申請?zhí)枮?02311361458.5公開了一種渡槽槽身伸縮縫止水裝置，涉及止水裝置的技術領域，包括：槽身，槽身設有多個，相鄰槽身的端面之間形成伸縮縫；內止水帶，內止水帶分別與相鄰的兩個槽身連接，內止水帶封堵于靠近槽身內側壁的伸縮縫處；外止水塊，外止水塊設有多個，多個外止水塊分別與相鄰的兩個槽身可拆卸連接，外止水塊封堵于靠近槽身外側壁的伸縮縫處；隔離塊，隔離塊設有多個，多個隔離塊填充封堵于伸縮縫內，隔離塊位于內止水帶與外止水塊之間。在整個修補過程中，隔離塊和外止水塊的更換均是在槽身的外部進行，未對內止水帶進行處理，因此無需將渡槽內的水排干，不會對渡槽正常的輸水造成影響。

3、上述公開專利中，連接板的兩端分別套于兩個槽身連接端處的螺柱上進行連接固定，連接板長度固定無法根據槽身的連接槽間距進行調節，裝置的適用性較低，通過控制推擠塊下移擠壓止水帶封堵連接槽的方式進行止水限位，推擠塊體積較小無法對止水塊實施全面按壓，密封效果一般。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型提供了一種渡槽槽身結構縫的止水結構，具有適用性高，止水效果好的特點。

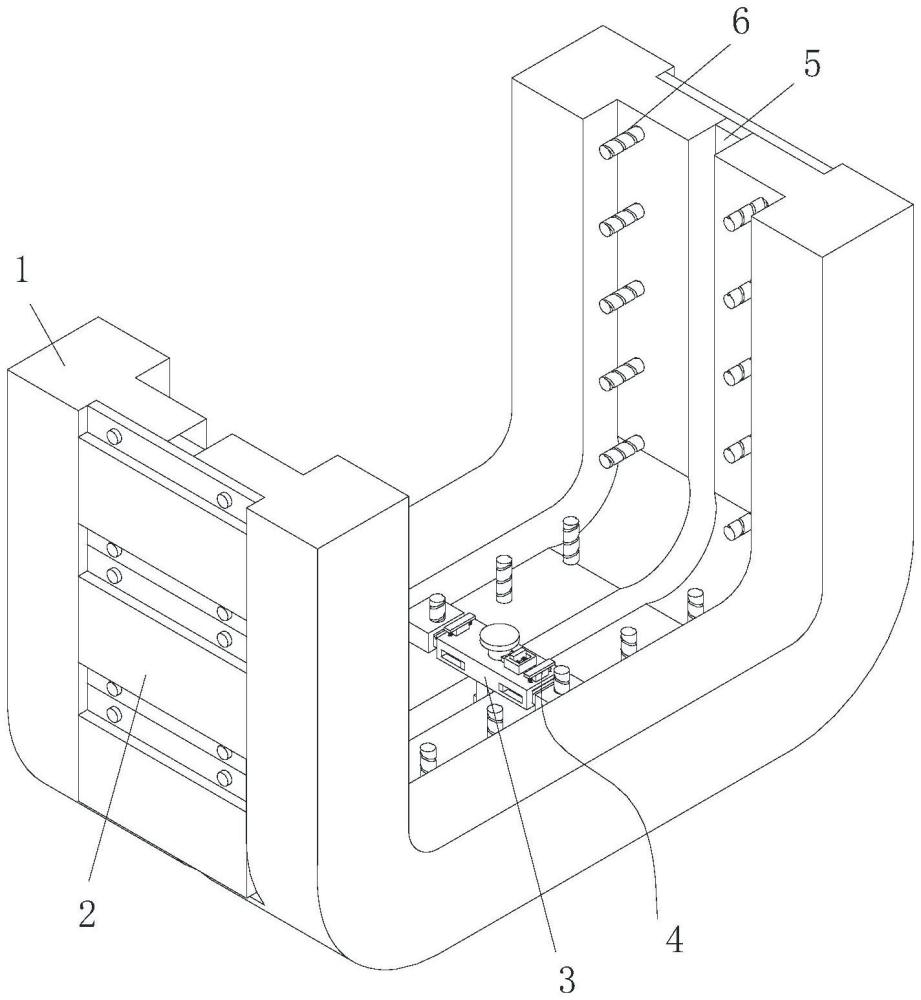

2、為實現上述目的，本實用新型提供如下技術方案：一種渡槽槽身結構縫的止水結構，包括槽身，所述槽身的內側表面嵌有連接柱，連接柱的上方設置有連接板，連接板的側面嵌有調節組件，調節組件的側面連接有套座，連接板的內部嵌有螺桿，螺桿的底部套有升降塊，升降塊的側面連接有更換組件，更換組件的底部連接有抵壓塊，槽身的外側設置有隔離塊，隔離塊的外側安裝有固定機構。

3、優選的，所述調節組件包括有輔助組件、限位槽、伸縮塊、拉簧和卡塊，其中，連接板的兩側均嵌有卡塊，卡塊與連接板之間連接有拉簧，套座的側面連接有伸縮塊，螺桿的表面套有輔助組件，卡塊的底部與伸縮塊的表面之間相互嚙合。

4、優選的，所述伸縮塊的側面連接有限位塊，連接板的表面開設有限位槽，伸縮塊的表面與連接板的內槽壁之間緊密貼合。

5、優選的，所述輔助組件包括有齒輪、齒塊、固定座和彈簧一，其中，螺桿的表面套有齒輪，連接板的頂部安裝有固定座，固定座的內部嵌有彈簧一，彈簧一的側面連接有齒塊，齒塊與齒輪之相互嚙合。

6、優選的，所述更換組件包括有套塊、側座、彈簧二、固定桿和連接塊，其中，升降塊的側面連接有側座，側座的內部嵌有固定桿，固定桿的表面套有套塊，套塊的外側設置有彈簧二，抵壓塊的頂部連接有連接塊。

7、優選的，所述連接塊的內部開設有插孔，固定桿與連接塊之間為插接式結構，連接塊與升降塊之間為拆分式結構。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型通過設置調節組件，上提卡塊與伸縮塊分離，可外拉伸縮塊調節兩個套座的間距，在拉簧的拉扯下卡塊與伸縮塊之間緊密嚙合可使套座位置調節固定，便于連接板對應不同寬度的連接縫進行使用，可使此渡槽槽身結構縫止水結構的適用性更高。

10、2、本實用新型通過設置更換組件，外拉固定桿與連接塊分離，然后將連接塊從升降塊內取出即可對抵壓塊實施更換，可根據連接柱之間的間距選擇合適長度的抵壓塊進行密封使用，可使裝置的止水效果更好，在側座內部彈簧二對套塊的彈性作用力下固定桿與連接塊之間緊密插接可使抵壓塊安裝定位牢固。

技術特征：

1.一種渡槽槽身結構縫的止水結構，包括槽身，其特征在于：所述槽身的內側表面嵌有連接柱，連接柱的上方設置有連接板，連接板的側面嵌有調節組件，調節組件的側面連接有套座，連接板的內部嵌有螺桿，螺桿的底部套有升降塊，升降塊的側面連接有更換組件，更換組件的底部連接有抵壓塊，槽身的外側設置有隔離塊，隔離塊的外側安裝有固定機構。

2.根據權利要求1所述的一種渡槽槽身結構縫的止水結構，其特征在于：所述調節組件包括有輔助組件、限位槽、伸縮塊、拉簧和卡塊，其中，連接板的兩側均嵌有卡塊，卡塊與連接板之間連接有拉簧，套座的側面連接有伸縮塊，螺桿的表面套有輔助組件，卡塊的底部與伸縮塊的表面之間相互嚙合。

3.根據權利要求2所述的一種渡槽槽身結構縫的止水結構，其特征在于：所述伸縮塊的側面連接有限位塊，連接板的表面開設有限位槽，伸縮塊的表面與連接板的內槽壁之間緊密貼合。

4.根據權利要求2所述的一種渡槽槽身結構縫的止水結構，其特征在于：所述輔助組件包括有齒輪、齒塊、固定座和彈簧一，其中，螺桿的表面套有齒輪，連接板的頂部安裝有固定座，固定座的內部嵌有彈簧一，彈簧一的側面連接有齒塊，齒塊與齒輪之相互嚙合。

5.根據權利要求1所述的一種渡槽槽身結構縫的止水結構，其特征在于：所述更換組件包括有套塊、側座、彈簧二、固定桿和連接塊，其中，升降塊的側面連接有側座，側座的內部嵌有固定桿，固定桿的表面套有套塊，套塊的外側設置有彈簧二，抵壓塊的頂部連接有連接塊。

6.根據權利要求5所述的一種渡槽槽身結構縫的止水結構，其特征在于：所述連接塊的內部開設有插孔，固定桿與連接塊之間為插接式結構，連接塊與升降塊之間為拆分式結構。

技術總結
本技術公開了一種渡槽槽身結構縫的止水結構，屬于止水裝置技術領域，包括槽身，所述槽身的內側表面嵌有連接柱，連接柱的上方設置有連接板，連接板的側面嵌有調節組件，連接板的內部嵌有螺桿，螺桿的底部套有升降塊，升降塊的側面連接有更換組件，本技術通過設置調節組件，上提卡塊與伸縮塊分離，可外拉伸縮塊調節兩個套座的間距，便于連接板對應不同寬度的連接縫進行使用，可使此渡槽槽身結構縫止水結構的適用性更高；本技術通過設置更換組件，外拉固定桿與連接塊分離，然后將連接塊從升降塊內取出即可對抵壓塊實施更換，可根據連接柱之間的間距選擇合適長度的抵壓塊進行密封使用，可使裝置的止水效果更好。

技術研發人員：盧靜,高青龍,王思文,付昌松,焦子秋,夏真德,王勇,張印,張江來,段聶云,郭茜,董興平
受保護的技術使用者：中鐵五局集團貴州工程有限公司
技術研發日：20240716
技術公布日：2025/4/24
