本技術屬于污水處理，尤其涉及一種液壓旋轉堰門。

背景技術：

1、液壓旋轉堰門的核心原理是利用液壓原理。液壓系統通過油泵將油液加壓，形成高壓油流。當高壓油流通過特定的閥和控制元件時，可以實現對油液的方向、流量和壓力的精確控制。在液壓旋轉堰門中，這個原理被用來驅動堰門的旋轉運動。具體來說，將液壓力轉化為旋轉運動，從而使堰門能夠以極高的精度和穩定性進行旋轉，實現對水流的有效控制。此外，液壓旋轉堰門的控制原理還涉及電信號或手動信號對液壓系統的電磁閥或手動閥的控制，以調節油液的流向和壓力，從而精確控制堰門的開啟和關閉狀態以及旋轉角度。

2、目前的液壓旋轉堰門如專利號為cn104131537b的液動旋轉式堰門，為了保證堰門的密封性，在門板表面與門板上游流道基體底面之間設有橡膠密封件，但是橡膠件畢竟容易損壞，特別是在堰門關閉時，水流較急時，水流中容易有能割壞橡膠件的鋒利雜物，會在急流中撞擊割壞橡膠密封件，使堰門關閉時的密封性被破壞，必須經常保養。

技術實現思路

1、本實用新型的目的是針對上述存在的技術問題，提供一種液壓旋轉堰門,達到了提高橡膠密封件的使用壽命，減少堰門的保養頻次的效果。

2、有鑒于此，本實用新型提供一種液壓旋轉堰門，包括：

3、流道，所述流道包括進液板、出液板、側壁和底板，所述底板包括高位段和低位段，高位段和低位段為臺階結構；

4、門板，所述門板設置在低位段正上方且門板兩端與流道側壁轉動連接；

5、橡膠密封件，所述橡膠密封件沿水流方向設置，一端與高位段表面連接，另一端與門板朝向高位段的一側表面連接；

6、液壓缸，液壓缸一端與進液板鉸接，另一端與門板表面鉸接，所述液壓缸用于驅動門板轉動；

7、保護組件，所述保護組件設置在橡膠密封件，用于保護橡膠密封件。

8、在本技術方案中，通過保護組件可以保護在橡膠密封件上方，使橡膠密封件不被鋒利雜物破壞，提高橡膠密封件的使用壽命，減少堰門的保養頻次。

9、進一步的，所述保護組件包括：

10、保護板，所述保護板兩側下端向外延伸有連接桿，保護板兩端與門板齊平；

11、固定板，所述固定板與流道側壁固定連接且底部固定設置在高位段上，保護板兩側均設置有固定板，固定板上開設有連接孔，上述連接桿轉動設置在連接孔內，保護板遠離連接桿的一端倚靠在門板上，橡膠密封件位于保護板與門板之間。

12、在本技術方案中，保護組件在門板直立時，傾斜設置在橡膠密封件上方，一端倚靠在門板上，能夠防止雜物撞擊或者割破橡膠密封件，保護組件在門板水平時，水平壓在橡膠密封件上方，也能防止雜物撞擊或者割破橡膠密封件的表面。

13、進一步的，所述保護板為鋼板。

14、進一步的，保護組件上還設置有輔助復位結構，用于在門板從水平復位至豎直的過程中輔助保護板轉動復位。

15、進一步的，所述輔助復位包括滾輪，滾輪設置在保護板遠離連接桿的一端，滾輪超出保護板表面始終與門板相貼。

16、在本技術方案中，在流水的作用下，滾輪始終與門板相貼，當門板從水平復位至豎直時，滾輪與門板線接觸而非面接觸，可以使護板復位轉動地更順滑。

17、進一步的，滾輪超出保護板表面的高度大于橡膠密封件厚度且小于1.5倍橡膠密封件厚度。

18、在本技術方案中，滾輪超出保護板表面的高度不過大也不過小，在門板水平時，使保護板與橡膠密封件之間在合適的距離，保護板不過度擠壓橡膠密封件，也不過度遠離橡膠密封件。

19、進一步的，所述保護組件還包括限位結構，限位結構用于對保護板從水平狀態轉回傾斜狀態的位置進行限位。

20、進一步的，所述限位結構包括限位桿，所述限位桿固定設置在固定板上，且位于保護板的轉動路徑上。

21、在本技術方案中，限位桿可以防止固定板從水平狀態轉回傾斜狀態時，過度旋轉而旋轉180°變?yōu)樗桨仓迷诟呶欢伪憩F(xiàn)，若固定板達到這個轉態，即使有水流的流動力，也難以使固定板回到傾斜狀態，從而無法保護橡膠密封件。

22、進一步的，所述限位桿設置在固定板上連接孔的正上方。

23、本實用新型的有益效果是：

24、1.通過保護組件可以保護在橡膠密封件上方，使橡膠密封件不被鋒利雜物破壞，提高橡膠密封件的使用壽命，減少堰門的保養頻次。

25、2.保護組件在門板直立時，傾斜設置在橡膠密封件上方，一端倚靠在門板上，能夠防止雜物撞擊或者割破橡膠密封件，保護組件在門板水平時，水平壓在橡膠密封件上方，也能防止雜物撞擊或者割破橡膠密封件的表面。

26、3.在流水的作用下，滾輪始終與門板相貼，當門板從水平復位至豎直時，滾輪與門板線接觸而非面接觸，可以使護板復位轉動地更順滑。

27、4.滾輪超出保護板表面的高度不過大也不過小，在門板水平時，使保護板與橡膠密封件之間在合適的距離，保護板不過度擠壓橡膠密封件，也不過度遠離橡膠密封件。

28、5.限位桿可以防止固定板從水平狀態轉回傾斜狀態時，過度旋轉而旋轉180°變?yōu)樗桨仓迷诟呶欢伪憩F(xiàn)，若固定板達到這個轉態，即使有水流的流動力，也難以使固定板回到傾斜狀態，從而無法保護橡膠密封件。

技術特征：

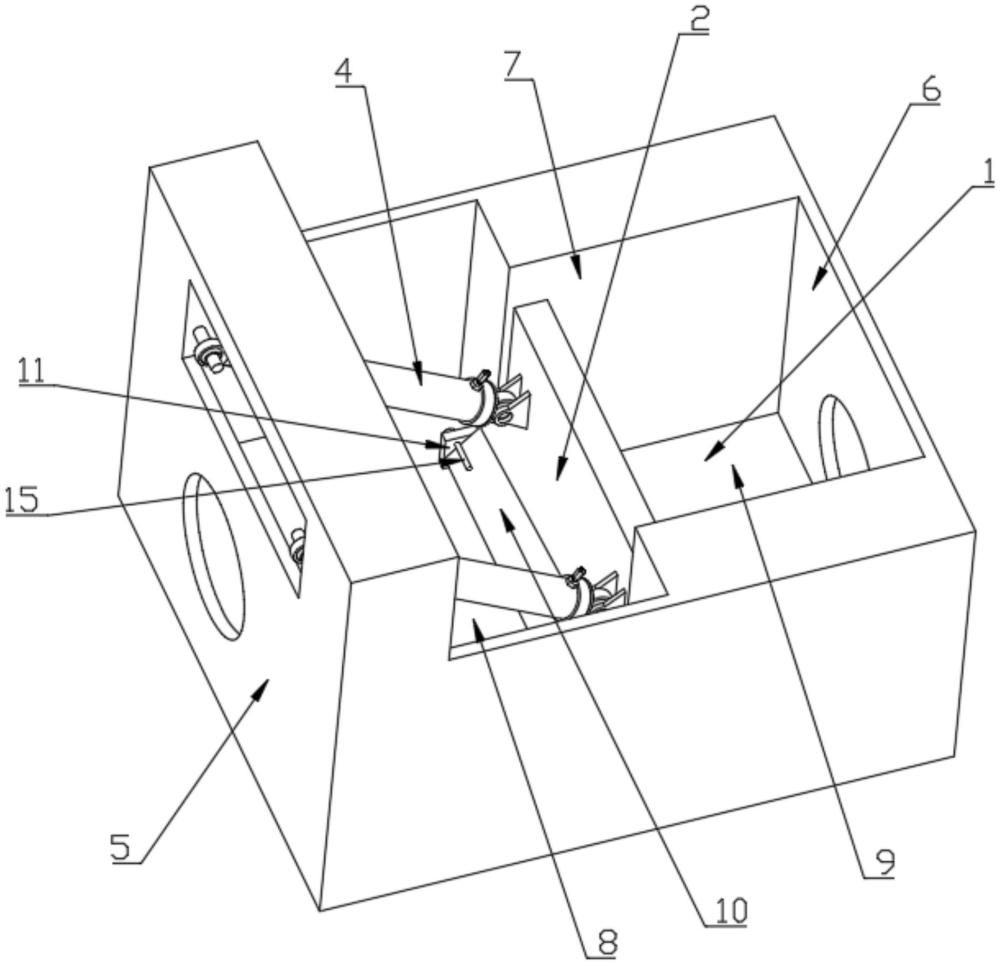

1.一種液壓旋轉堰門，其特征在于,包括：

2.根據權利要求1所述的一種液壓旋轉堰門，其特征在于，所述保護組件包括：

3.根據權利要求2所述的一種液壓旋轉堰門，其特征在于，所述保護板(10)為鋼板。

4.根據權利要求2所述的一種液壓旋轉堰門，其特征在于，保護組件上還設置有輔助復位結構，用于在門板(2)從水平復位至豎直的過程中輔助保護板(10)轉動復位。

5.根據權利要求4所述的一種液壓旋轉堰門，其特征在于，所述輔助復位包括滾輪(14)，滾輪(14)設置在保護板(10)遠離連接桿(12)的一端，滾輪(14)超出保護板(10)表面始終與門板(2)相貼。

6.根據權利要求5所述的一種液壓旋轉堰門，其特征在于，滾輪(14)超出保護板(10)表面的高度大于橡膠密封件(3)厚度且小于1.5倍橡膠密封件(3)厚度。

7.根據權利要求2所述的一種液壓旋轉堰門，其特征在于，所述保護組件還包括限位結構，限位結構用于對保護板(10)從水平狀態轉回傾斜狀態的位置進行限位。

8.根據權利要求7所述的一種液壓旋轉堰門，其特征在于，所述限位結構包括限位桿(15)，所述限位桿(15)固定設置在固定板(11)上，且位于保護板(10)的轉動路徑上。

9.根據權利要求8所述的一種液壓旋轉堰門，其特征在于，所述限位桿(15)設置在固定板(11)上連接孔(13)的正上方。

技術總結
本技術屬于污水處理技術領域，尤其涉及一種液壓旋轉堰門，包括流道、門板、橡膠密封件、液壓缸和保護組件。所述流道包括進液板、出液板、側壁和底板，所述底板包括高位段和低位段，高位段和低位段為臺階結構；所述門板設置在低位段正上方且門板兩端與流道側壁轉動連接；所述橡膠密封件沿水流方向設置，一端與高位段表面連接，另一端與門板朝向高位段的一側表面連接；液壓缸一端與進液板鉸接，另一端與門板表面鉸接，所述液壓缸用于驅動門板轉動；所述保護組件設置在橡膠密封件，用于保護橡膠密封件。本技術通過保護組件可以保護在橡膠密封件上方，使橡膠密封件不被鋒利雜物破壞，提高橡膠密封件的使用壽命，減少堰門的保養頻次。

技術研發人員：鄭斌
受保護的技術使用者：浙江海弘機電科技有限公司
技術研發日：20240729
技術公布日：2025/4/24
