本發明涉及衛浴產品，具體而言，涉及一種帶液瓶裝置的水龍頭裝置。

背景技術：

1、現有的水龍頭一般只有出水功能，清潔液一般單獨通過液瓶按壓使用，或者將液瓶安裝在龍頭上，使用時按壓液瓶出液，例如cn201651527u公開的一種帶有液瓶裝置的龍頭，包括龍頭主體，龍頭主體的側面分別設置有出水管和控制手柄，龍頭主體的上部設置有按壓式液瓶裝置，這種龍頭將按壓式液瓶裝置整合到龍頭主體上，節省空間，而且使用方便，無需另外購置清潔液瓶，但是這種方式中清潔液與出水水路分離。

2、目前，還出現了一種將清潔液直接連通到出水水路中，通過液泵控制清潔液輸入到水路中實現混合出水，例如cn219471102u一種自動感應出清潔液組合式抽拉水龍頭，包括臺面和設置于臺面上的龍頭主體，龍頭主體的出水端連通安裝有抽拉式水龍頭，龍頭主體外表面固定安裝有紅外感應殼體，紅外感應殼體表面設置有感應出液口和紅外線感應窗，紅外線感應窗內部設置有紅外感應傳感器模組。本實用新型技術方案通過紅外感應傳感器模組進行人手感應，從而自動開啟抽液馬達，隨后感應出液口可流出清潔液。但是這種方式需要額外增加一個泵體用于清潔液輸送至出水水路中，結構更加復雜，成本更高，且還需要額外提供一個電源用于啟動泵體，在一些沒有預留電路的環境中無法使用。

技術實現思路

1、本發明公開了一種帶液瓶裝置的水龍頭裝置，結構簡單，旨在改善上述提到的問題。

2、本發明采用了如下方案：

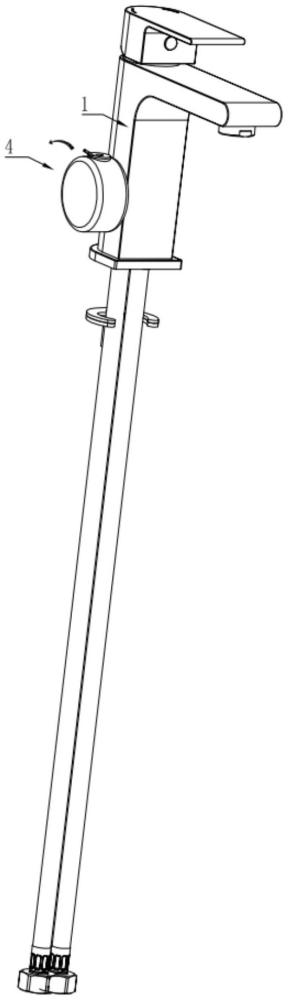

3、一種帶液瓶裝置的水龍頭裝置，包括本體，所述本體內設置有過水通道，包括：可轉動地設置在所述本體外的液瓶；所述過水通道上設置有文丘里管結構，所述液瓶設置有連通所述文丘里管結構的連通通道，以在水流流經所述文丘里管結構時適于對所述液瓶產生吸力；所述液瓶配置為能在第一角度和第二角度之間轉動，當所述液瓶處于第一角度時，所述連通通道與所述過水通道斷開，當所述液瓶轉動至第二角度時，所述連通通道與所述過水通道連通，以使液瓶內的清潔液被吸出至過水通道內。

4、進一步地，所述文丘里管結構包括進口部、擴散部、收縮部以及出口部；其中，所述出口部的截面積大于所述進口部；所述擴散部的兩端分別與所述進口部與所述收縮部連接，且其過水截面積大于所述進口部與收縮部；所述收縮部的兩端連接所述擴散部與所述出口部，且其過水截面積從所述擴散部往出口部方向逐漸縮小；所述擴散部處設置有進液通道以連通所述連通通道。

5、進一步地，所述連通通道包括設置于所述液瓶內的連通管，所述連通管適于在所述液瓶處于第二角度時與所述進液通道連通。

6、進一步地，所述本體上設置有安裝槽，所述液瓶上設置有適于安裝在安裝槽內的連接部，且所述連通管偏心設置于所述連接部內。

7、進一步地，所述液瓶上設置有補液口，所述補液口設置有所述單向進氣閥。

8、進一步地，所述單向進氣閥設置為鴨嘴閥，所述鴨嘴閥包括進氣通道，所述進氣通道的兩側分別設置有一彈性片，兩個所述彈性片的末端相互連接形成以適于封堵所述進氣通道的v形結構，且當所述液瓶內的壓力大于液瓶外的氣壓時，兩個所述彈性片分離以開啟所述進氣通道。

9、進一步地，過水通道包括進水水道以及出水水道，所述液瓶適于連通所述進水水道。

10、進一步地，所述進水水道包括熱水管道和冷水管道，所述液瓶適于連通所述熱水管道。

11、有益效果：

12、本方案將液瓶轉動連接到水龍頭的本體外側，且在所述水龍頭的過水通道內設置文丘里管結構，使液瓶連接至文丘里管結構的進液通道，基于伯努利原理，當水流經過文丘里管時，對所述液瓶產生吸力以將液瓶內的清潔液吸入過水通道內與水流混合后流出，從而可以實現無泵體也能出液的效果；所述液瓶轉動到第一角度時可以封閉所述連通通道，因此使用者可以根據需要控制是否出液。本方案結構簡單，且無需采用泵體也可以實現將清潔液抽取至過水通道內，操作簡單且實用性強。

技術特征：

1.一種帶液瓶裝置的水龍頭裝置，包括本體，所述本體內設置有過水通道，其特征在于，包括：可轉動地設置在所述本體外的液瓶；

2.根據權利要求1所述的帶液瓶裝置的水龍頭裝置，其特征在于，所述文丘里管結構包括進口部、擴散部、收縮部以及出口部；其中，所述出口部的截面積大于所述進口部；所述擴散部的兩端分別與所述進口部與所述收縮部連接，且其過水截面積大于所述進口部與收縮部；所述收縮部的兩端連接所述擴散部與所述出口部，且其過水截面積從所述擴散部往出口部方向逐漸縮小；所述擴散部處設置有進液通道以連通所述連通通道。

3.根據權利要求2所述的帶液瓶裝置的水龍頭裝置，其特征在于，所述連通通道包括設置于所述液瓶內的連通管，所述連通管適于在所述液瓶處于第二角度時與所述進液通道連通。

4.根據權利要求3所述的帶液瓶裝置的水龍頭裝置，其特征在于，所述本體上設置有安裝槽，所述液瓶上設置有適于安裝在安裝槽內的連接部，且所述連通管偏心設置于所述連接部內。

5.根據權利要求1所述的帶液瓶裝置的水龍頭裝置，其特征在于，所述液瓶上設置有補液口，所述補液口設置有所述單向進氣閥。

6.根據權利要求5所述的帶液瓶裝置的水龍頭裝置，其特征在于，所述單向進氣閥設置為鴨嘴閥，所述鴨嘴閥包括進氣通道，所述進氣通道的兩側分別設置有一彈性片，兩個所述彈性片的末端相互連接形成以適于封堵所述進氣通道的v形結構，且當所述液瓶內的壓力大于液瓶外的氣壓時，兩個所述彈性片分離以開啟所述進氣通道。

7.根據權利要求1所述的帶液瓶裝置的水龍頭裝置，其特征在于，過水通道包括進水水道以及出水水道，所述液瓶適于連通所述進水水道。

8.根據權利要求7所述的帶液瓶裝置的水龍頭裝置，其特征在于，所述進水水道包括熱水管道和冷水管道，所述液瓶適于連通所述熱水管道。

技術總結
本發明提供了一種帶液瓶裝置的水龍頭裝置，涉及衛浴產品技術領域。包括本體，所述本體內設置有過水通道，還包括：可轉動地設置在所述本體外的液瓶；所述過水通道上設置有文丘里管結構，所述液瓶設置有連通所述文丘里管結構的連通通道，以在水流流經所述文丘里管結構時適于對所述液瓶產生吸力；所述液瓶配置為能在第一角度和第二角度之間轉動，當所述液瓶處于第一角度時，所述連通通道與所述過水通道斷開，當所述液瓶轉動至第二角度時，所述連通通道與所述過水通道連通，以使液瓶內的清潔液被吸出至過水通道內。通過本方案可以將清潔液集合在水龍頭上，且無需使用泵體，結構簡單緊湊。
