本發明涉及位姿測量，具體地，涉及一種管路端頭空間位姿的測量方法及系統及顯示裝置。

背景技術：

1、在現代工業蓬勃發展的進程中，諸多關鍵領域如航空航天、汽車制造、石油化工以及船舶制造等，都高度依賴管路系統的穩定運行。管路系統的精準安裝是確保整體設備性能、安全性與可靠性的核心要素，其重要性不言而喻。以船舶制造行業為例，船舶管路系的管道長度普遍較大，規格種類繁多，空間結構錯綜復雜且排布極為密集。同時還涉及多樣的材質，其管道的參數，包括長度、規格、空間結構及排布、運行壓力和介質等，均極為復雜。這就對管路裝配提出了極高的技術要求。因此，管路端頭空間位姿的高精度確定顯得尤為關鍵。精確的空間位姿測量能夠保證管路裝配時的端面錯對中值達到很高的精度，從而有效降低裝配時施加的應力，顯著提高管路密性，進而確保管路整體設備的性能、安全和可靠性。

2、然而，目前對船舶等復雜管路進行端頭空間位姿測量時，采用單一的傳感器測量裝置，容易受環境和目標特性的限制，導致數據不準確或不完整，測量精度低；測量系統的適應性較差，針對不同的管頭需要更換不同的測量系統，測量的范圍有限；數據分析處理能力也較為薄弱。

3、因此，亟需研發一種管路系統空間位姿測量方法和系統，以解決傳統技術的不足，推動相關行業的發展。

技術實現思路

1、鑒于以上所述現有技術中管路端頭測量精度存在的問題，本技術提供一種管路端頭空間位姿的測量方法及系統。

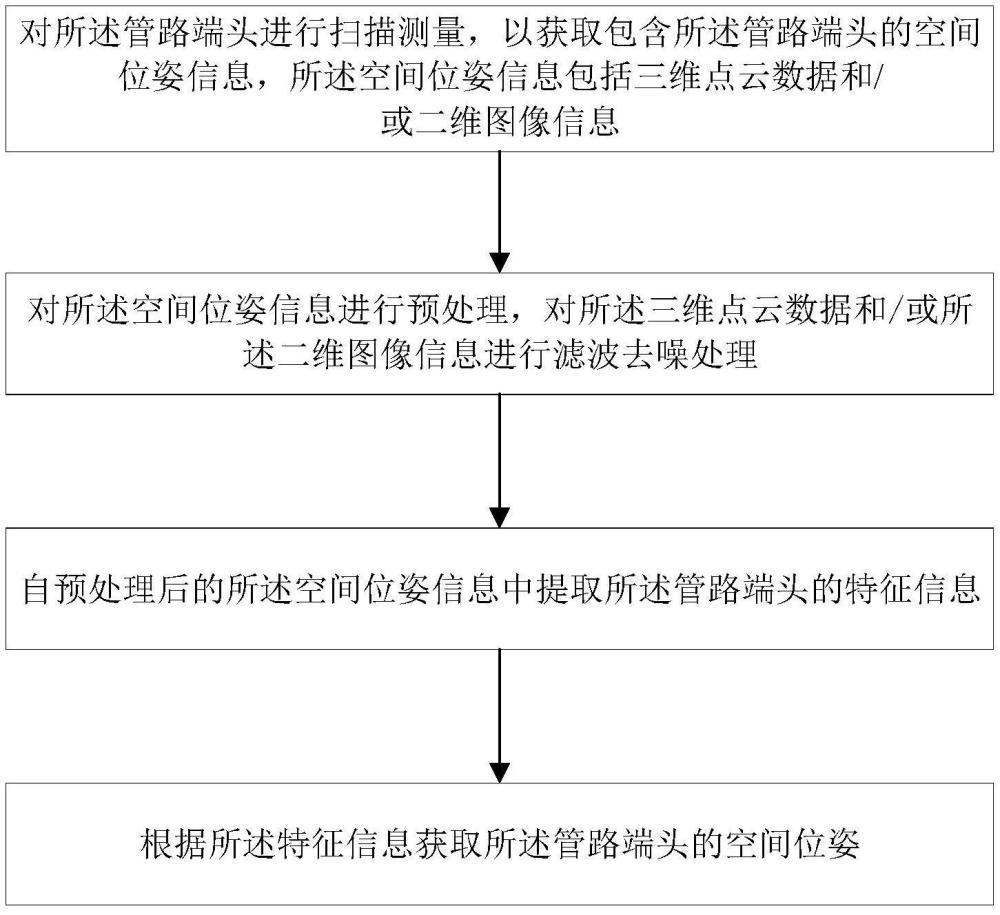

2、一方面，本技術提供一種管路端頭空間位姿測量方法，包括以下步驟：

3、對所述管路端頭進行掃描測量，以獲取包含所述管路端頭的空間位姿信息，所述空間位姿信息包括三維點云數據和/或二維圖像信息；

4、對所述空間位姿信息進行預處理，對所述三維點云數據和/或所述二維圖像信息進行濾波去噪處理；

5、自預處理后的所述空間位姿信息中提取所述管路端頭的特征信息；

6、根據所述特征信息獲取所述管路端頭的空間位姿。

7、可選地，對所述管路端頭進行掃描前還包括：

8、搭建測量系統；

9、對所述管路端頭表面噴涂涂層，所述涂層的厚度介于0.01mm～0.05mm

10、將所述測量系統固定至管路端頭的待測區域；

11、設定測量環境：環境溫度介于19℃～21℃，環境濕度介于45％～55％。

12、可選地，若所述空間位姿信息包括所述三維點云數據和所述二維圖像信息，則所述三維點云數據和所述二維圖像信息為同步獲取的信息，并且時間同步誤差控制在±0.003s內。

13、可選地，根據所述特征信息獲取所述管路端頭的空間位姿還包括：

14、明確特征點的約束規則，所述約束規則包括所述管路端頭特征點之間的距離或角度；

15、確定所述特征點的權重；

16、根據所述約束規則和所述特征點權重對所述特征信息進行整合；

17、基于信賴域策略加權最小二乘法來確定所述管路端頭的空間位姿。

18、可選地，對所述空間位姿信息進行預處理還包括：

19、基于點云密度和曲率特征混合濾波算法對所述三維點云數據進行降噪處理；

20、通過灰度化、多尺度自適應直方圖均衡化、結合紋理方向增強及深度學習降噪對所述二維圖像信息進行降噪處理。

21、可選地，自預處理后的所述空間位姿信息中提取所述管路端頭的特征信息包括：

22、基于改進區域生長算法結合形狀先驗知識庫方法提取所述三維點云數據中的所述特征信息；

23、基于多尺度融合canny邊緣檢測算法結合深度學習特征提取提取所述二維圖像信息中的所述特征信息。

24、本技術另一方面，提供一種管路端頭空間位姿測量系統，包括：

25、掃描模塊，用于對管路端頭進行掃描，以獲取包含所述管路端頭的空間位姿信息；

26、數據處理單元，對所述空間位姿信息進行優化處理，以確定所述管路端頭的空間位姿。

27、顯示與存儲單元，包括顯示屏與存儲器，所述顯示與存儲單元用于顯示并存儲所有數據信息。

28、可選地，所述掃描模塊包括：

29、激光掃描裝置，安裝于具有六自由度的支架上，所述激光掃描裝置用于獲取包含位置信息的三維點云數據；

30、和/或視覺測量裝置，設置有多個相機模塊，所述視覺測量裝置用于獲取包含管路端頭外觀信息的二維圖像信息；

31、和/或慣性測量單元，用于獲取包含所述管路端頭相對位置信息的二維圖像信息。

32、可選地，所述數據處理單元包括：

33、數據預處理子單元，對所述空間位姿信息進行預處理；

34、特征提取與匹配子單元，用于提取自預處理之后的所述空間位姿信息中的特征信息；

35、空間位姿計算與優化子單元，對提取的特征信息進行進一步的優化，用于確定所述管路端頭的空間位姿。

36、可選地，還設置有電磁屏蔽裝置，以減少外界電磁對測量系統的干擾。

37、如上所述，本發明提供的空間位姿的測量方法及系統，至少具備如下有益技術效果：

38、本發明所提出的空間位姿測量方法及系統，在測量精度、數據處理、測量分析、適應性與穩定性以及應用等方面取得了顯著技術效果：

39、提高測量精度：多源數據采集融合，將激光掃描裝置、視覺測量裝置和慣性測量單元協同工作，最終使計算得出的管路端頭位置坐標誤差控制在±0.03mm以內，姿態角度誤差控制在±0.05°以內，遠超傳統測量技術精度。

40、數據處理智能化：用混合濾波算法處理三維點云數據，多尺度自適應直方圖均衡化算法處理二維圖像，數據完整性超99％；通過特定算法分別提取點云、圖像特征信息，特征提取準確率達98％以上；依約束規則與特征點權重整合后，匹配精度高于97％；空間位姿計算采用相關算法，智能高效，有力保障整體測量質量。

41、測量分析效率高：測量系統的各個模塊緊密協作且性能卓越，大幅度縮短了測量時間、提高測量效率；激光掃描模塊獲取三維點云數據，視覺測量模塊和慣性測量單元獲取二維圖像數據，數據處理單元的大規模并行計算架構與任務動態分配，顯示與存儲單元的便捷交互與大容量高速存儲，使整個測量過程運行高效流暢且測量精度大幅度提升。

42、增強適應性與穩定性：對不同材質、形狀管路端頭以及復雜多變的測量環境有良好適應性。激光掃描頭可自適應調整功率與波長，視覺測量裝置相機具備多種抗干擾功能，慣性測量單元能在惡劣環境穩定工作且自診斷準確率達99％以上，數據處理單元的智能緩存與預取機制保證了測量結果的穩定性和準確性。

43、應用廣泛：不僅針對實時獲取的數據進行空間位姿的精確測量，還可以針對已經拍攝好的照片、存儲好的三維數據或二維數據進行優化而獲取空間位姿。極大地提高數據處理效率，智能化數據處理能適應復雜管路端頭形狀與測量環境變化，測量系統各模塊緊密協作，性能卓越，大幅縮短測量時間，提升測量精度和效率。
