本發明涉及一種工程機械，更詳細地，涉及一種具備通風座椅的工程機械。

背景技術：

1、通常，挖掘機或輪式裝載機等工程機械中包括駕駛員可搭乘的駕駛室。圖1中示出了包括駕駛室20的工程機械。駕駛室20中設有空調裝置。空調裝置通過調節駕駛室20的室內溫度來營造舒適的作業環境，并且還防止窗戶上結霜。

2、然而，當如在夏季那樣外部溫度相當高時，僅憑空調裝置的制冷運行，駕駛員的體感溫度并不會大幅下降。為了解決這樣的問題，在以往的工程機械中曾安裝通風座椅以提供更舒適的作業環境。

3、然而，如圖2和圖3所示，以往的工程機械的空調裝置24和噴嘴26位于座椅22的后方，空氣朝向駕駛員的頭部上方噴射，因而即使將座椅22設置為通風座椅，也會在已在駕駛室20的內部循環而溫度顯著上升的情況下到達駕駛員處，從而通風座椅的體感效果并不是那么明顯。此外，由于工程機械的座椅22的下端與懸架23結合，從而部分地阻斷空氣的流動，因此呈一種不可避免地進一步降低體感效果的結果。

4、由于制冷效果是還與作業效率相關的問題，因而需要一種能夠提高具備通風座椅的工程機械的體感制冷效果的技術。

技術實現思路

1、技術問題

2、本發明的目的在于，提供一種能夠提高具備通風座椅的工程機械的體感制冷效果的工程機械。

3、技術方案

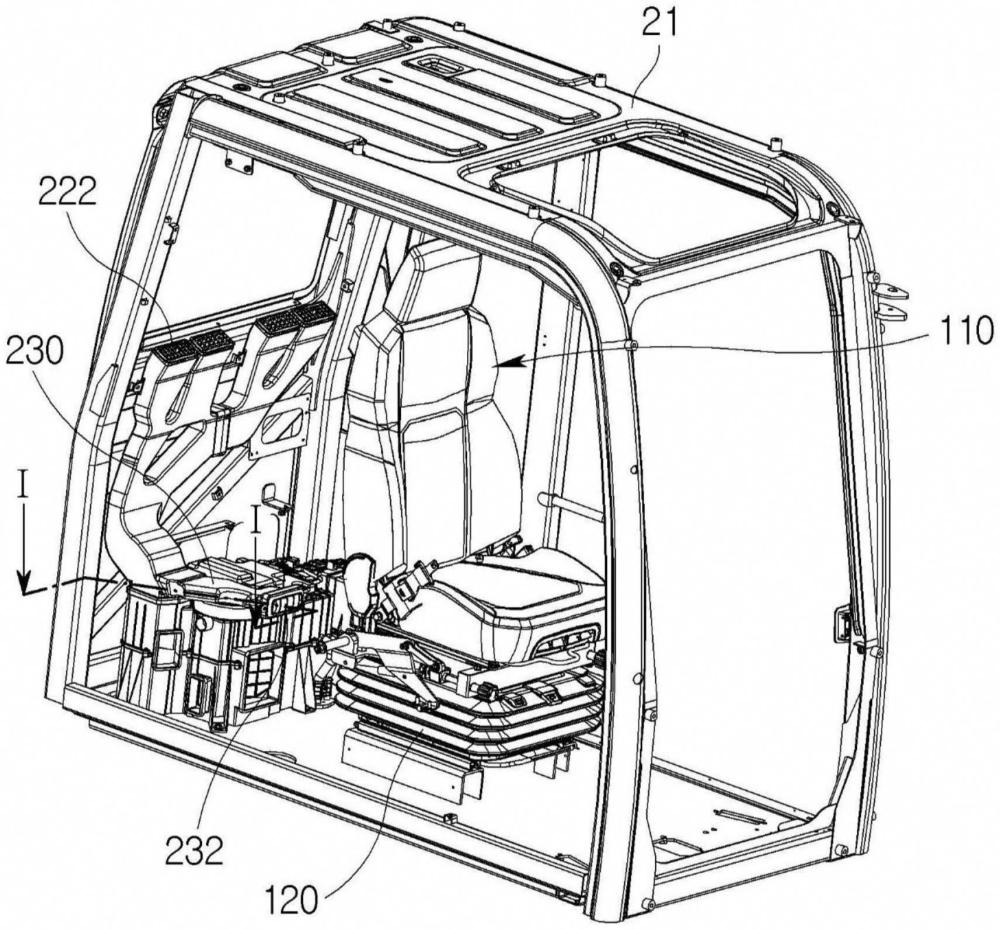

4、本發明提供一種工程機械，其包括駕駛員可搭乘的駕駛室，所述工程機械包括：通風座椅，其具備風扇；空調裝置，其調節駕駛室的內部溫度；以及管道，其從所述空調裝置延伸以引導空氣流動，并且所述管道分支為向所述駕駛室的上側延伸的第一管道和向所述通風座椅的后方延伸的第二管道。

5、此外，所述工程機械還可以包括設于所述第一管道的端部的第一噴嘴和設于所述第二管道的端部的第二噴嘴，所述第二噴嘴向朝向所述通風座椅排出空氣的方向開放。

6、此外，所述第二噴嘴可以設置為能夠調整空氣的排出方向的可變型噴嘴。

7、此外，所述通風座椅可以包括支撐駕駛員的上半身的靠背，在所述靠背設置有第一風扇。

8、此外，所述通風座椅可以包括支撐駕駛員的下半身的墊子，在所述墊子設置有第二風扇。

9、此外，所述第二風扇可以凸出地配置于所述通風座椅的最下端。

10、此外，所述工程機械還可以包括第二噴嘴，其設于所述第二管道的端部，所述第二噴嘴配置于與所述第二風扇相同的高度。

11、此外，所述第二管道可以從所述第一管道的最上游分支。

12、此外，所述第一管道可以包括向上端延伸的第一部分和從所述第一部分的上游向側面分支的第二部分。

13、此外，根據本發明的實施例，提供一種工程機械，其包括駕駛員可搭乘的駕駛室，所述工程機械包括：通風座椅，其具備風扇；空調裝置，其調節駕駛室的內部溫度；以及管道，其從所述空調裝置延伸以引導空氣流動，所述管道分支為向所述駕駛室的上側延伸的第一管道和向所述通風座椅的后方延伸的第二管道，所述工程機械還包括設于所述第一管道的端部的第一噴嘴和設于所述第二管道的端部的第二噴嘴，所述第二噴嘴向朝向所述通風座椅排出空氣的方向開放，所述通風座椅包括支撐駕駛員的下半身的墊子，并且在所述墊子設置有第二風扇。

14、此時，所述第二噴嘴可以設置于比所述第二風扇低的高度。

15、此外，根據本發明的實施例，所述空調裝置可以設置于所述通風座椅的后方。

16、此外，根據本發明的實施例，所述空調裝置可以設置于所述通風座椅的側方。

17、此外，根據本發明的實施例，所述空調裝置可以設置于所述通風座椅的下方。

18、發明的效果

19、本發明的實施例的工程機械能夠提高駕駛員所體感的制冷效果。相應地，可以營造更舒適的作業環境，從而提高作業便利性和作業效率。

技術特征：

1.一種工程機械，其包括駕駛員可搭乘的駕駛室，所述工程機械的特征在于，包括：

2.根據權利要求1所述的工程機械，其特征在于，

3.根據權利要求1所述的工程機械，其特征在于，

4.根據權利要求1所述的工程機械，其特征在于，

5.根據權利要求1所述的工程機械，其特征在于，

6.根據權利要求1所述的工程機械，其特征在于，

7.根據權利要求1所述的工程機械，其特征在于，

8.根據權利要求1所述的工程機械，其特征在于，

9.根據權利要求1所述的工程機械，其特征在于，

技術總結
本發明提供一種工程機械，其包括駕駛員可搭乘的駕駛室，所述工程機械包括：通風座椅，其具備風扇；空調裝置，其調節駕駛室的內部溫度；以及管道，其從所述空調裝置延伸以引導空氣流動，并且所述管道分支為向所述駕駛室的上側延伸的第一管道和向所述通風座椅的后方延伸的第二管道。由此，可以提高駕駛體感的制冷效果。

技術研發人員：李在東
受保護的技術使用者：現代英維高株式會社
技術研發日：
技術公布日：2025/4/24
