本發明涉及屏障裝置，具體為一種利用膨潤土的防風固沙屏障裝置。

背景技術：

1、膨潤土也叫斑脫巖，皂土或膨土巖，膨潤土具有強的吸濕性和膨脹性，可吸附8～15倍于自身體積的水量，體積膨脹可達數倍至30倍；在水介質中能分散成膠凝狀和懸浮狀，這種介質溶液具有一定的黏滯性、觸變性和潤滑性，由于膨潤土有較強的吸水性和膨脹性，通常與屏障裝置進行配合使用，進而起到防風固沙的作用。

2、考慮到膨潤土在作為屏障裝置的材料時，其主要與沙土進行混合，對沙土進行直接作用，但是膨潤土與沙土混合后依然需要配合其他的固定結構進行輔助固沙，否則依然會造成水土流失的情況，此時一些具有特殊結構和功能的屏障裝置可以得到應用。

3、一般的，傳統的屏障裝置在進行防風固沙時，往往直接采取網格化種植樹木的方式，由于沙土內部的水份難以固定，導致種植物的成活率降低，且在種植物未長成前，水土流失的問題依然存在，若是直接將膨潤土與屏障裝置配合使用，傳統的屏障裝置無法在膨潤土添加后進行混合，使得膨潤土只能鋪設在表面，且屏障裝置上的固沙網在后續沙土的水土符合標準后，需要全部拆卸后方才能進行種植，且在使用過程中，一旦出現固沙網破損，需要將整個屏障結構更換，十分不便，且在蓄水固水過程中，流經屏障裝置的降水量十分容易從屏障裝置的四周流走，進而導致水份流失嚴重。

4、綜上，需要提出一種利用膨潤土的防風固沙屏障裝置來解決上述問題。

技術實現思路

1、本發明的目的在于提供一種利用膨潤土的防風固沙屏障裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

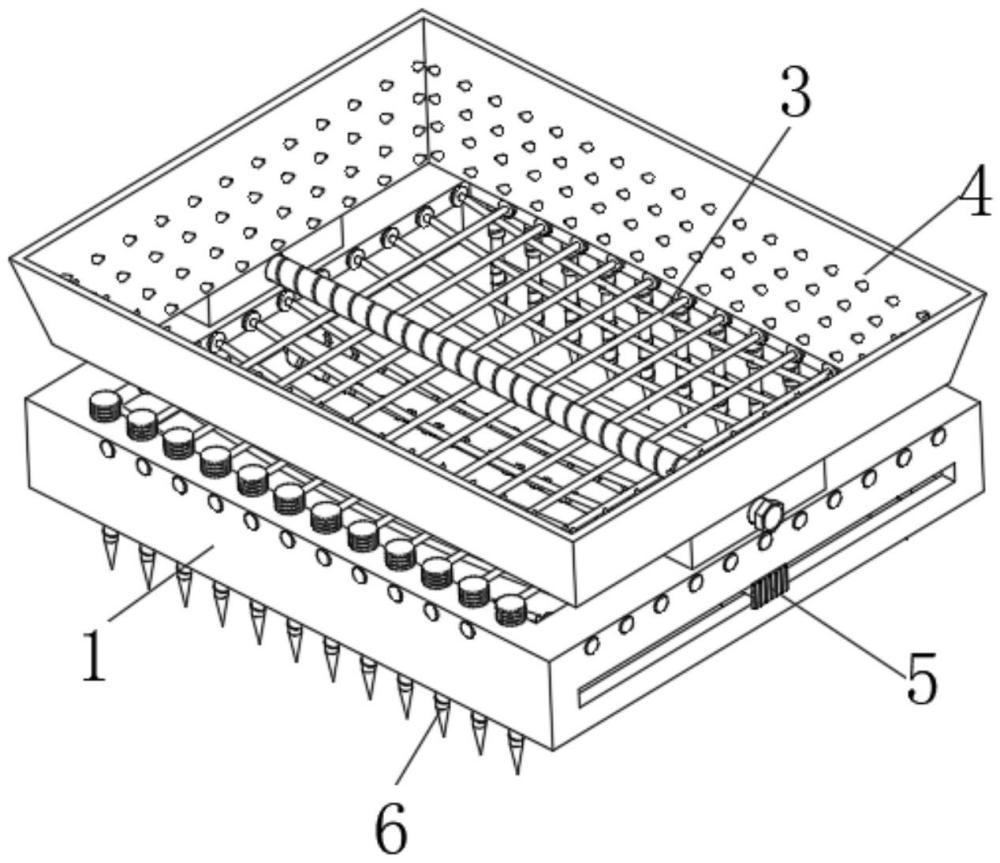

3、一種利用膨潤土的防風固沙屏障裝置，包括：

4、屏障框，所述屏障框呈矩形且能否存放膨潤土；

5、輔助槽，所述輔助槽開設在屏障框的底部；

6、便拆網線結構，所述便拆網線結構設置在屏障框的內部，所述便拆網線結構包括橫網線和縱網線，所述橫網線與縱網線呈橫向和縱向等距設置，兩者形成由上下兩層拼合成的網狀結構；

7、輔助導水結構，所述輔助導水結構設置在屏障框的頂部，所述輔助導水結構包括矩形漏斗框，所述矩形漏斗框的底部設置有矩形通孔；

8、輔助混合結構，所述輔助混合結構設置在屏障框的一側及內部，所述輔助混合結構包括混合攪拌桿；

9、輔助固定結構，所述輔助固定結構設置在屏障框的底部，所述輔助固定結構包括螺旋刃桿，所述螺旋刃桿的底端固定連接有圓尖桿。

10、優選的，所述便拆網線結構還包括若干個第一螺紋側孔和若干個第二螺紋側孔，所述第一螺紋側孔開設在屏障框的橫向兩側，所述第二螺紋側孔開設在屏障框的縱向兩側，若干個所述第一螺紋側孔在屏障框的橫向兩側呈等距排列，若干個所述第二螺紋側孔在屏障框的縱向兩側呈等距排列。

11、優選的，所述第一螺紋側孔的內壁螺紋連接有第一螺紋卡桿，所述第一螺紋卡桿的外表面一側固定連接有第一圓擋塊，相對的兩個所述第一圓擋塊的一側分別與橫網線的兩端固定連接。

12、優選的，所述第二螺紋側孔的內壁螺紋連接有第二螺紋卡桿，所述第二螺紋卡桿的外表面一端固定連接有第二圓擋塊，相對的兩個所述第二圓擋塊的一側分別與縱網線的兩端固定連接。

13、優選的，所述輔助導水結構還包括與屏障框的外表面頂部固定連接的矩形卡框，所述矩形漏斗框的外表面底部固定連接有矩形卡塊，所述矩形卡框的內壁與矩形卡塊的外表面卡接，所述矩形漏斗框的四個側壁均固定連接有若干個等距排列的圓錐凸塊。

14、優選的，所述矩形卡框的內壁開設有第二插孔，所述矩形卡塊的內壁開設有第一插孔，所述第一插孔和第二插孔的內壁插設有螺紋插桿，所述螺紋插桿的一端螺紋連接有固定螺母。

15、優選的，所述輔助混合結構還包括開設在屏障框的一側的矩形滑槽，所述矩形滑槽的內壁滑動連接有矩形滑塊，所述矩形滑塊的外表面一側固定連接有操作塊，所述操作塊的外表面一側固定連接有矩形凸塊。

16、優選的，所述矩形滑塊的一側轉動連接有傳動齒輪，所述傳動齒輪的外表面一側固定連接有連接桿，所述連接桿的外表面一端與攪拌桿的一端固定連接，所述攪拌桿的外表面固定連接有若干個l形塊，所述輔助槽的內壁頂部固定連接有齒條板，所述傳動齒輪與齒條板之間嚙合連接。

17、優選的，所述輔助固定結構還包括開設在屏障框頂部內壁的螺紋卡孔，所述螺紋卡孔的內壁螺紋連接有第三螺紋卡桿，所述第三螺紋卡桿的外表面底端固定連接有輔助連桿，所述輔助連桿的底端與螺旋刃桿的頂端固定連接。

18、優選的，所述第三螺紋卡桿的外表面頂端固定連接有操作桿，所述操作桿的外表面固定連接有環形凸塊。

19、與現有技術相比，本發明的有益效果是：本發明可以在屏障框的作用下，可以配合膨潤土進行沙土的固定，同時可以在輔助混合結構的作用下，使得后續添加的膨潤土可以與沙土進行混合攪拌，進而使得膨潤土可以發揮固定的作用，同時可以在便拆網線結構的作用下，使得橫網線和縱網線可以拼合成整體的固沙網，同時當某處發生破損時，只需要更換相應位置的橫網線和縱網線即可完成更換，在輔助導水結構的作用下，可以對周邊落下的水進行輔助導向，使其從屏障框的中間處流下，進而方便集中收集，避免流失，在輔助固定結構的作用下，可以對屏障框與沙土等進行固定。

技術特征：

1.一種利用膨潤土的防風固沙屏障裝置，其特征在于，包括：

2.根據權利要求1所述的一種利用膨潤土的防風固沙屏障裝置，其特征在于：

3.根據權利要求2所述的一種利用膨潤土的防風固沙屏障裝置，其特征在于：

4.根據權利要求2所述的一種利用膨潤土的防風固沙屏障裝置，其特征在于：

5.根據權利要求1所述的一種利用膨潤土的防風固沙屏障裝置，其特征在于：

6.根據權利要求5所述的一種利用膨潤土的防風固沙屏障裝置，其特征在于：

7.根據權利要求1所述的一種利用膨潤土的防風固沙屏障裝置，其特征在于：

8.根據權利要求7所述的一種利用膨潤土的防風固沙屏障裝置，其特征在于：

9.根據權利要求1所述的一種利用膨潤土的防風固沙屏障裝置，其特征在于：

10.根據權利要求9所述的一種利用膨潤土的防風固沙屏障裝置，其特征在于：

技術總結
本發明公開了一種利用膨潤土的防風固沙屏障裝置，包括：屏障框，屏障框呈矩形；輔助槽，輔助槽開設在屏障框的底部；便拆網線結構，便拆網線結構設置在屏障框的內部，便拆網線結構包括橫網線和縱網線，橫網線與縱網線呈橫向和縱向等距設置，兩者形成由上下兩層拼合成的網狀結構，本發明可以在屏障框的作用下，可以配合膨潤土進行沙土的固定，同時可以在輔助混合結構的作用下，使得后續添加的膨潤土可以與沙土進行混合攪拌，進而使得膨潤土可以發揮固定的作用，同時可以在便拆網線結構的作用下，使得橫網線和縱網線可以拼合成整體的固沙網，同時當某處發生破損時，只需要更換相應位置的橫網線和縱網線即可完成更換。

技術研發人員：沈強,康朝權,胡硯軍
受保護的技術使用者：新疆沃野荒漠治理研究院有限公司
技術研發日：
技術公布日：2025/4/24
