本發明屬于3d打印，尤其涉及一種金屬3d打印設備回粉管道裝置。

背景技術：

1、隨著3d打印技術的不斷發展，金屬3d打印在眾多領域如航空航天、汽車制造等有著廣泛的應用。在金屬3d打印過程中，金屬粉末的有效管理是一個關鍵問題。

2、傳統的金屬3d打印設備在打印過程中，對于打印平臺上以及打印件上多余的金屬粉末處理方式，通常是通過人工使用吸塵器進行手動吸取，較為簡單粗糙，不僅效率低，也給金屬粉末的后續利用帶來不便。并且，也容易因開關門造成金屬粉末飄散到打印設備外的工作環境中。

技術實現思路

1、為解決手動清理打印平臺上以及打印件上多余的金屬粉末效率低下，回收利用不便的技術問題，本發明提供一種金屬3d打印設備回粉管道裝置。

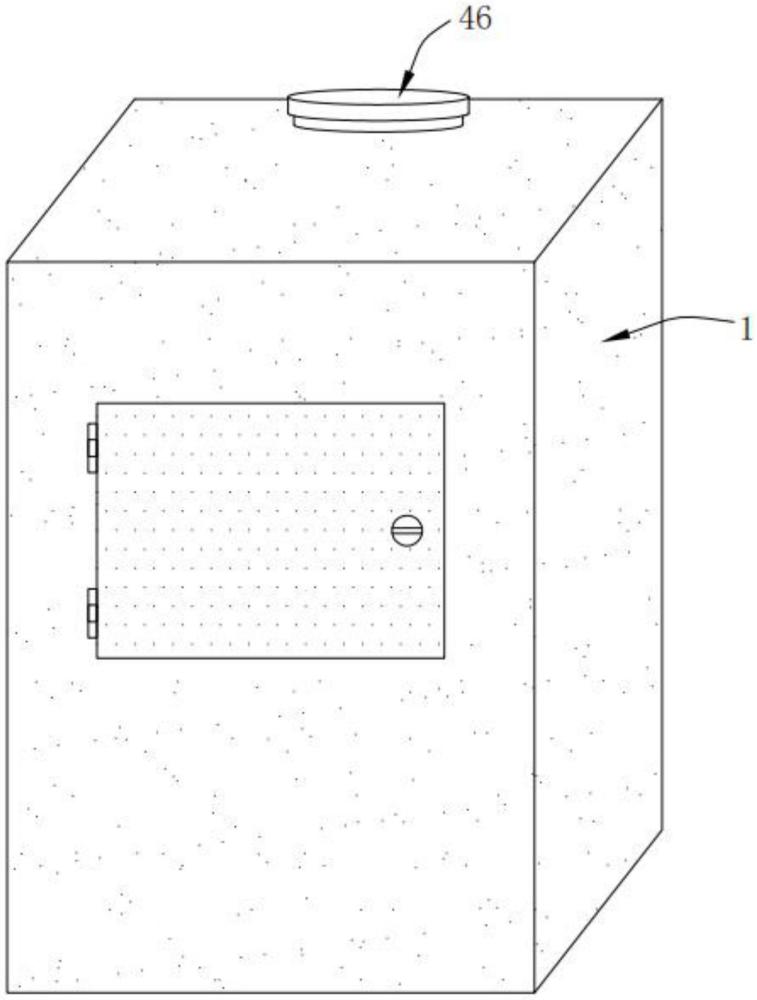

2、本發明是這樣實現的，一種金屬3d打印設備回粉管道裝置，包括：內部設置有打印腔、粉料倉和安裝室的金屬3d打印設備殼體，所述粉料倉用于儲放3d打印用的金屬粉末，其底部設有下料口，頂部設有加料口并安裝有頂蓋；開設在打印腔的底部內壁上用于排出多余金屬粉末的余料口，其正下方安裝有位于安裝室內并用于儲放多余金屬粉末的余料倉；其中，所述安裝室內固定安裝有集塵箱，并配備有用于將儲料倉內的金屬粉末輸送植株集塵箱內的抽送機構。

3、優選地，所述打印腔內設置有激光打印頭，所述打印腔底部內壁上固定安裝有安裝座，所述安裝座上中心位置開設有圓孔，并設置有承物座，所述承物座和安裝座的頂部均與打印腔的底部內壁齊平，所述打印腔的底部內壁上設置有刮刀，并在所述打印腔內配備有移動組件，用于驅動刮刀縱向移動，將金屬粉末刮平至承物座上以備打印。

4、優選地，所述安裝室內固定安裝有圓柱座，其頂部與安裝座底部固定連接，承物座與圓柱座內壁在豎直方向上密封且滑動連接，所述圓柱座內裝配有用于對承物座進行升降旋轉的升降旋轉組件，所述升降旋轉組件包括：固定在所述圓柱座內呈豎直設置的多個電動推桿，多個電動推桿的輸出桿頂端固定安裝有同一個支撐座；轉動安裝在支撐座上并與承物座的底部固定連接的轉軸；固定安裝在所述承物座底部的第一固定架，第一固定架上固定安裝有旋轉電機，所述旋轉電機的輸出軸與轉軸的底端固定連接。

5、優選地，所述粉料倉內設置有用于金屬粉末下料并位于下料口正上方的的下料組件，包括轉動安裝在粉料倉內并橫向設置的轉桿，所述轉桿上固定安裝有多個葉片，轉桿的一端延伸至粉料倉外，并與粉料倉外安裝的驅動電機的輸出軸連接。

6、優選地，所述抽送機構包括：固定在安裝室內的抽風機，其進風端安裝有與余料倉底口連接的進風管，所述進風管上裝配有電動閥；安裝在抽風機出風端并與集塵箱進塵端連接的出風管。

7、優選地，所述殼體上安裝有回粉組件，包括用于將集塵箱內回收的金屬粉末送回至粉料倉內的螺旋輸送機，其進料口安裝有與集塵箱內連通的卸料管，卸料管上也設置有電動閥，螺旋輸送機的出料口通過安裝的回料管與粉料倉內連通。

8、優選地，所述安裝室內設置有用于對承物臺及打印件上的金屬粉末進行清理回收的清理機構，所述清理機構包括開設圓柱座上的兩個腔室，兩個腔室與圓柱座內之間均通過開設的多個氣孔連通，所述集塵箱的出風端連接有吹風管，并與一個腔室相連通，通過氣孔將承物座及打印件上的金屬粉末吹起，所述進風管上連接有與其中另一個腔室內相連通的抽風管，通過氣孔抽取被吹起的金屬粉末。

9、優選地，所述打印室裝配有用于對打印室底部內壁以及安裝座上的多余金屬粉末進行回收的吸取組件，所述吸取組件包括：設置在打印室內的吸粉罩，所述吸風罩的底部為開口并在兩側均固定安裝有連接彎管；分別連接在兩個連接彎管一端的兩個伸縮管，兩個伸縮管的另一端均連接有連接管；與兩個連接管連接的三通管，所述三通管的另一端口與抽風機的進風端連接。

10、優選地，所述移動組件還用于對吸粉罩進行縱向移動，所述移動組件包括：縱向且平行設置的兩個限位滑桿和兩個第一螺桿，兩個限位滑桿固定安裝在打印腔內，兩個第一螺桿轉動安裝在兩個打印腔內，且兩個第一螺桿的一端延伸至安裝室內；分別滑動套設在兩個限位滑桿上的兩個移動塊，且兩個移動塊分別螺紋套設在兩個第一螺桿上；分別固定套設在兩個第一螺桿一端并位于安裝室內的兩個第一同步輪；固定安裝在安裝室內的第二固定架，所述第二固定架上固定安裝有移動電機；固定套設在移動電機的輸出軸上的兩個第二同步輪，兩個第二同步輪均通過同步帶分別與兩個第一同步輪連接；其中，兩個移動塊上均設置有連接組件，用于連接刮刀和吸粉罩。

11、優選地，所述打印腔內固定安裝有兩個縱向且平行設置的兩個第一縱桿，兩個第一縱桿上均滑動套設有連接塊，兩個連接塊分別與兩個連接彎管固定連接；所述打印腔內固定安裝有兩個縱向且平行設置的兩個第二縱桿，所述刮刀滑動套設在兩個第二縱桿上。

12、優選地，所述連接組件包括：轉動安裝在所述移動塊上開設的安裝槽內的螺紋套筒，螺紋套筒內螺紋安裝有第二螺桿；分別固定安裝在第二螺桿頂端和底端的兩個方形插桿，兩個方形插桿分別與連接塊底部和刮刀頂部開設的方形插槽相適配；固定安裝在所述連接塊的安裝槽內的切換電機，所述切換電機的輸出軸上固定套設有第一錐形齒輪，第一錐形齒輪與固定套設在螺紋套筒上的第二錐形齒輪相嚙合。

13、與相關技術相比較，本發明提供的金屬3d打印設備回粉管道裝置具有如下

14、有益效果：

15、本發明通過設置余料口、余料倉、抽送機構等，能夠及時收集打印腔底部多余的金屬粉末，并且將其輸送到集塵箱，再通過回粉組件送回粉料倉，避免了金屬粉末的浪費，提高了金屬粉末的利用率；

16、對多余金屬粉末具備有效的回收處理裝置，如清理機構通過吹風管和抽風管對承物座及打印件上的金屬粉末進行清理回收，減少了金屬粉末在打印腔內的殘留和散落，從而提升了打印環境的清潔度，有利于設備的長期穩定運行；

17、通過移動組件不僅可以對刮刀進行縱向移動，實現金屬粉末在承物臺上的上料操作，還能夠與吸取組件配合，來清理打印腔內多余的金屬粉末，實現金屬粉末的直接回收再利用。

技術特征：

1.一種金屬3d打印設備回粉管道裝置，其特征在于，包括：

2.如權利要求1所述的金屬3d打印設備回粉管道裝置，其特征在于，所述打印腔內設置有激光打印頭，所述打印腔底部內壁上固定安裝有安裝座，所述安裝座上中心位置開設有圓孔，并設置有承物座，所述承物座和安裝座的頂部均與打印腔的底部內壁齊平，所述打印腔的底部內壁上設置有刮刀，并在所述打印腔內配備有移動組件，用于驅動刮刀縱向移動，將金屬粉末刮平至承物座上以備打印。

3.如權利要求2所述的金屬3d打印設備回粉管道裝置，其特征在于，所述安裝室內固定安裝有圓柱座，其頂部與安裝座底部固定連接，承物座與圓柱座內壁在豎直方向上密封且滑動連接，所述圓柱座內裝配有用于對承物座進行升降旋轉的升降旋轉組件，所述升降旋轉組件包括：

4.如權利要求1所述的金屬3d打印設備回粉管道裝置，其特征在于，所述粉料倉內設置有用于金屬粉末下料并位于下料口正上方的的下料組件，包括轉動安裝在粉料倉內并橫向設置的轉桿，所述轉桿上固定安裝有多個葉片，轉桿的一端延伸至粉料倉外，并與粉料倉外安裝的驅動電機的輸出軸連接。

5.如權利要求2所述的金屬3d打印設備回粉管道裝置，其特征在于，所述抽送機構包括：

6.如權利要求1所述的金屬3d打印設備回粉管道裝置，其特征在于，所述殼體上安裝有回粉組件，包括用于將集塵箱內回收的金屬粉末送回至粉料倉內的螺旋輸送機，其進料口安裝有與集塵箱內連通的卸料管，卸料管上也設置有電動閥，螺旋輸送機的出料口通過安裝的回料管與粉料倉內連通。

7.如權利要求5所述的金屬3d打印設備回粉管道裝置，其特征在于，所述安裝室內設置有用于對承物臺及打印件上的金屬粉末進行清理回收的清理機構，所述清理機構包括開設圓柱座上的兩個腔室，兩個腔室與圓柱座內之間均通過開設的多個氣孔連通，所述集塵箱的出風端連接有吹風管，并與一個腔室相連通，通過氣孔將承物座及打印件上的金屬粉末吹起，所述進風管上連接有與其中另一個腔室內相連通的抽風管，通過氣孔抽取被吹起的金屬粉末。

8.如權利要求5所述的金屬3d打印設備回粉管道裝置，其特征在于，所述打印室裝配有用于對打印室底部內壁以及安裝座上的多余金屬粉末進行回收的吸取組件，所述吸取組件包括：

9.如權利要求8所述的金屬3d打印設備回粉管道裝置，其特征在于，所述移動組件還用于對吸粉罩進行縱向移動，所述移動組件包括：

10.如權利要求8所述的金屬3d打印設備回粉管道裝置，其特征在于，所述打印腔內固定安裝有兩個縱向且平行設置的兩個第一縱桿，兩個第一縱桿上均滑動套設有連接塊，兩個連接塊分別與兩個連接彎管固定連接；所述打印腔內固定安裝有兩個縱向且平行設置的兩個第二縱桿，所述刮刀滑動套設在兩個第二縱桿上。

技術總結
本發明適用于3D打印技術領域，提供了一種金屬3D打印設備回粉管道裝置，包括：內部設置有打印腔、粉料倉和安裝室的金屬3D打印設備殼體，所述粉料倉用于儲放3D打印用的金屬粉末，其底部設有下料口，頂部設有加料口并安裝有頂蓋；開設在打印腔的底部內壁上用于排出多余金屬粉末的余料口，其正下方安裝有位于安裝室內并用于儲放多余金屬粉末的余料倉；其中，所述安裝室內固定安裝有集塵箱。本方案提供的金屬3D打印設備回粉管道裝置解決了手動清理打印平臺上以及打印件上多余的金屬粉末效率低下、回收利用不便的技術問題，提高了金屬粉末的清理效率，方便了金屬粉末的直接回收利用。

技術研發人員：蔣軍杰,梁闖,陳元超,崔弘陽,王永彪,金少搏,周放,王鵬鵬,葉國永,杜文遼
受保護的技術使用者：鄭州輕工業大學
技術研發日：
技術公布日：2025/4/24
