本發明涉及一種充氣豎向伸縮傳動支護裝置，尤其涉及溝槽開挖用的充氣豎向伸縮傳動支撐支護裝置。

背景技術：

1、現有的溝槽支護，主要以拉森鋼板樁+鋼圍檁+鋼支撐的形式，對土體擾動較大，架設慢，成本高，且軸力變化不可見，對支撐的變形監測不精準。

2、公開號為cn118242114b的中國專利公開了一種用于煤礦開采的機械支撐裝置，包括車體、支撐機構、輸送螺桿和傳動機構；支撐機構包括主體桿、折疊氣囊、伸縮限位機構和展開機構；通過對折疊氣囊充氣，使展開機構向上移動；通過伸縮限位機構使位于主體桿內的兩個支撐桿從主體桿中伸展開，并且對支撐桿進行限位；展開機構在支撐桿的移動過程伸展對礦洞頂部進行支撐；該氣囊變形只是讓展開機構上升到一定的位置，并沒有通過氣囊的變形，把支撐的變形傳遞到支撐桿上，氣囊與支撐桿是獨立的兩部分，實現不了通過氣囊的變化感知支撐的變形。

技術實現思路

1、本發明的目的在于克服已有技術的缺點，提供一種可以采用氣壓表監測的方式精準監測支撐狀態的充氣豎向伸縮傳動支護裝置。

2、為了解決現有施工中存在的技術問題，本發明采用如下技術方案：

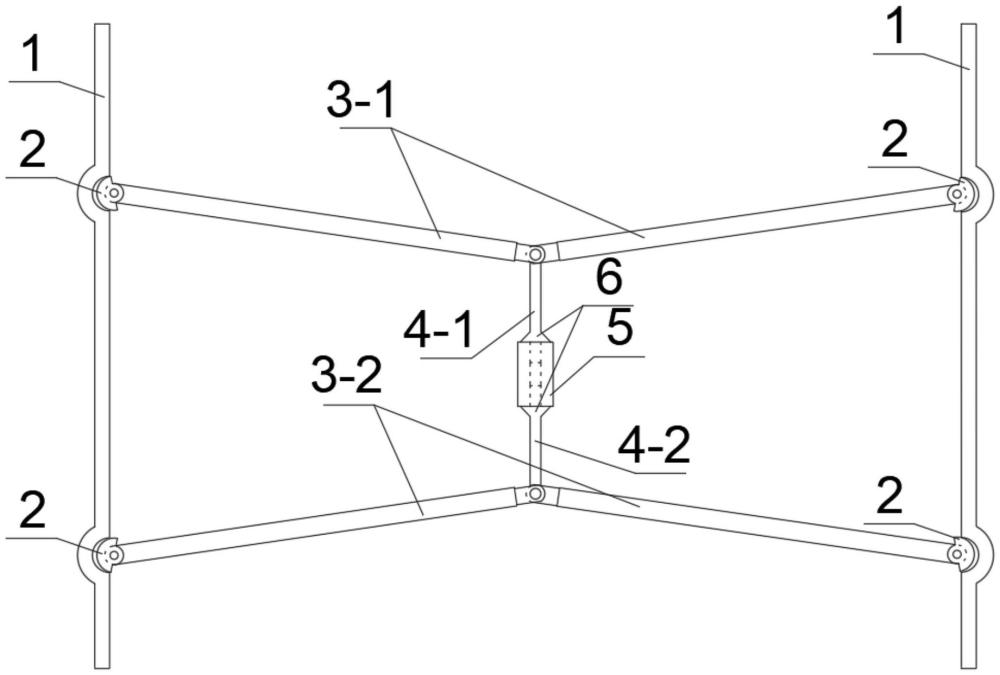

3、本發明的一種充氣豎向伸縮傳動支護裝置，包括分別立于溝槽內左右兩側的支護鋼板，所述的支護鋼板與開挖溝槽的槽壁相接觸，在所述的支護鋼板的背土面的前后兩側的每一側分別上下間隔設置有兩個凹槽，在左側的支護鋼板的前側的兩個凹槽和右側的支護鋼板的前側的兩個凹槽之間以及左側的支護鋼板的后側的兩個凹槽和右側的支護鋼板的后側的兩個凹槽之間分別安裝有一組支撐結構，每一組支撐結構包括左右兩根上支撐桿以及左右兩根下支撐桿，在兩根上支撐桿以及兩根下支撐桿外端分別通過外側銷軸轉動連接有一個半球支座，每個半球支座分別一一對應插入對應位置處的凹槽內與凹槽相咬合，兩根上支撐桿的內端與一根沿豎直方向設置的上立柱的上端通過上銷軸轉動相連，兩根下支撐桿的內端分別與一根沿豎直方向設置的下立柱的下端通過下銷軸轉動相連，所述的上立柱以及下立柱與推動裝置相連，所述的上立柱以及下立柱在推動裝置的帶動下能夠推動上支撐桿以及下支撐桿發生位移并通過半球支座頂緊支護鋼板。

4、本發明有益效果：

5、(1)本裝置便于拆卸，一次性操作可以固定上下兩根支撐。

6、(2)結構簡單，只需要支撐和鋼板，不需要圍檁。

7、(3)支撐可折疊收起，空間占用少，轉運方便。

8、(4)采用氣囊充氣控制支撐的位移和緊固，可以采用氣壓表監測的方式精準監測支撐狀態。

技術特征：

1.一種充氣豎向伸縮傳動支撐裝置，包括分別立于溝槽內左右兩側的支護鋼板，所述的支護鋼板與開挖溝槽的槽壁相接觸，其特征在于：在所述的支護鋼板的背土面的前后兩側的每一側分別上下間隔設置有兩個凹槽，在左側的支護鋼板的前側的兩個凹槽和右側的支護鋼板的前側的兩個凹槽之間以及左側的支護鋼板的后側的兩個凹槽和右側的支護鋼板的后側的兩個凹槽之間分別安裝有一組支撐結構，每一組支撐結構包括左右兩根上支撐桿以及左右兩根下支撐桿，在兩根上支撐桿以及兩根下支撐桿外端分別通過外側銷軸轉動連接有一個半球支座，每個半球支座分別一一對應插入對應位置處的凹槽內與凹槽相咬合，兩根上支撐桿的內端與一根沿豎直方向設置的上立柱的上端通過上銷軸轉動相連，兩根下支撐桿的內端分別與一根沿豎直方向設置的下立柱的下端通過下銷軸轉動相連，所述的上立柱以及下立柱與推動裝置相連，所述的上立柱以及下立柱在推動裝置的帶動下能夠推動上支撐桿以及下支撐桿發生位移并通過半球支座頂緊支護鋼板。

2.根據權利要求1所述的充氣豎向伸縮傳動支護裝置，其特征在于：所述的推動裝置包括環柱形伸縮氣囊，上立柱的下端以及下立柱的上端分別插入伸縮氣囊中間的空腔設置，在所述的上立柱的下部以及下立柱的上部分別設置有環錐形限位擋板，所述的環形伸縮氣囊卡在上下兩個環錐形限位擋板之間，所述的環形伸縮氣囊充放氣過程中僅能沿下立柱以及上立柱的軸向伸縮。

3.根據權利要求2所述的充氣豎向伸縮傳動支護裝置，其特征在于：在伸縮氣囊的充氣口安裝有氣壓表，所述的氣壓表與計算機相連，所述的氣壓表的氣壓數值傳送給計算機。

技術總結
本發明公開了一種充氣豎向伸縮傳動支護裝置，包括分別立于溝槽內左右兩側的支護鋼板，支護鋼板與開挖溝槽的槽壁相接觸，在支護鋼板的背土面的前后兩側的每一側分別上下間隔設置有兩個凹槽，在左側的支護鋼板的前側的兩個凹槽和右側的支護鋼板的前側的兩個凹槽之間以及左側的支護鋼板的后側的兩個凹槽和右側的支護鋼板的后側的兩個凹槽之間分別安裝有一組支撐結構，每一組支撐結構分別與推動裝置相連。所述的支撐結構在推動裝置的帶動下能夠發生位移并頂緊支護鋼板。結構簡單，只需要支撐和鋼板，不需要圍檁，空間占用少，轉運方便。

技術研發人員：孟祥吉,張肖,王憲剛,劉喜彪
受保護的技術使用者：中建六局土木工程有限公司
技術研發日：
技術公布日：2025/4/24
