本發明屬于水利水電工程設備，具體是一種移動式水利水電施工用灌漿裝置。

背景技術：

1、在水利水電工程中，灌漿施工是一項至關重要的環節。它主要用于加固壩基、提高壩體的穩定性，以及填補壩體或基體中的空隙，防止滲漏。

2、通常情況下，水泥砂漿需要在攪拌機車內進行混合攪拌，攪拌機車在完成混合攪拌任務后，會自動從預設的排出口將混凝土砂漿排出，為了有效地將這些混凝土砂漿引導至目標區域，施工現場通常會設置引流槽，這些引流槽的設計旨在確保混凝土砂漿能夠順暢地從攪拌機車的排出口流向待填區，從而實現快速、準確的灌漿作業，在引流過程中，引流槽起到了至關重要的作用，它們不僅確保了混凝土砂漿的流動路徑暢通無阻，還防止了砂漿在流動過程中四處飛濺或泄漏，當混凝土砂漿需要被傳送至較高的位置時，施工人員還可以將其引流至專門的泵中，通過泵的壓力將其送至目標高度，但裝置在使用過程中會出現以下問題；

3、1、混合不均勻導致的空氣問題：在水泥砂漿的攪拌過程中，如果混合不均勻，會導致混凝土砂漿內部存在大量空氣，這些空氣在灌漿后難以排出，進而影響混凝土的凝固效果和整體強度，可能導致結構不穩定或存在安全隱患。

4、2、引流過程中的殘留問題：由于混凝土砂漿是由水、砂石、石灰等多種材料混合而成，其黏性和流動性較為復雜，在引流過程中，砂漿容易殘留在引流板上，這不僅造成了材料的浪費，還可能影響引流效率，導致灌漿工作受阻。

5、3、引流槽設計的不合理性：引流槽設計不夠合理，無法有效地引導砂漿流動，甚至可能在某些部位形成積聚，進一步加劇了砂漿的殘留問題。

6、因此，需要對其進行改進和優化。

技術實現思路

1、為解決上述背景技術中提出混合不均勻導致的空氣無法排出、引流過程中存在殘留和引流槽設計的不合理，無法有效地引導砂漿流動的問題，本發明提供了一種移動式水利水電施工用灌漿裝置。

2、為實現上述目的，本發明提供如下技術方案：一種移動式水利水電施工用灌漿裝置，包括支架，設置在支架的頂部的漏斗，從上往下依次固定安裝在支架底部的支撐板一和支撐板二，還包括：

3、斜板一，固定安裝在支撐板一的內壁上；

4、安裝板一，固定安裝在支撐板一的內壁上；

5、所述支撐板一的頂部設置有用于對灌漿進行消泡的振動機構，所述支撐板二的頂部設置有用于防止漿液滯留的搖擺機構；

6、所述振動機構包括動力組件和振動組件，所述振動組件包括振動組和傳動組一，所述傳動組一包括轉動安裝在安裝板一的內壁上的轉桿三，所述轉桿三的遠離斜板一的一端固定安裝有異形塊，所述異形塊的一側外壁上固定安裝有圓桿，所述圓桿的外壁轉動安裝有弧形塊，所述弧形塊的內壁上轉動安裝有轉桿二，所述轉桿二的頂部和底部分別固定安裝有安裝板二。

7、優選地，所述振動組有兩組，所述振動組包括固定安裝在支撐板一內壁上的轉桿一，所述轉桿一的外壁上轉動安裝有連接板，所述連接板的頂部和底部分別鉸接安裝有矩形條。

8、優選地，兩組振動組中的兩個矩形條的長度值不同，位于上方的兩個矩形條的長度值小于下方的矩形條的長度值，所述異形塊的一側外壁呈傾斜狀且呈傾斜狀的側壁與圓桿固定連接。

9、優選地，所述斜板一靠近振動機構的一側固定安裝有四個滑套，四個所述矩形條分別與對應的滑套滑動連接。

10、優選地，所述動力組件包括固定安裝在支撐板二頂部的電機，所述電機的輸出軸上固定套設有斜齒輪一，所述電機的輸出軸和轉桿三的外壁上分別設置有皮帶輪，所述電機的輸出軸與轉桿三通過兩個皮帶輪和皮帶一的配合進行傳動連接。

11、優選地，所述搖擺機構包括連接組件和搖擺組件；

12、所述搖擺組件包括轉動安裝在斜板一內壁上的轉動桿，所述轉動桿的一端延伸出斜板一外，所述轉動桿的外壁上固定安裝有斜板二，所述斜板一與斜板二底部相互靠近的一側軟性連接，所述轉動桿延伸出斜板一的外壁上固定套設有轉動條，所述轉動條的外壁上開設有活動槽，所述活動槽貫穿轉動條。

13、優選地，所述連接組件包括傳動組二和轉動組；

14、所述傳動組二包括固定安裝在支撐板二頂部的兩個固定塊一，兩個所述固定塊一相互靠近的一側均轉動安裝有轉桿四，所述轉桿四的兩端分別貫穿對應的固定塊一，所述轉桿四靠近電機的一端的外壁上固定套設有斜齒輪二，所述斜齒輪二與斜齒輪一相嚙合。

15、優選地，所述轉動組包括固定安裝在支撐板二頂部的固定塊二，所述固定塊二的外壁上轉動安裝有轉桿五，所述轉桿五的外壁上固定套設有連桿一，所述連桿一靠近轉動條的一側固定安裝有圓柱，所述圓柱貫穿轉動條并與轉動條活動連接。

16、優選地，所轉桿四和轉桿五的外壁上分別固定安裝有皮帶輪，所述轉桿四和轉桿五通過皮帶輪和皮帶二的搭配進行傳動連接。

17、一種移動式水利水電施工用灌漿裝置的操作方法，該操作方法的具體步驟包括；

18、s1，準備階段：檢查灌漿裝置各個部件保證齊全，確保沒有松動、損壞的部件；將灌漿裝置放置在平穩的地面上，確保灌漿過程中不會因晃動而影響灌漿效果；連接好灌漿的管子和其他相關部件，確保連接處嚴絲合縫，避免漏漿；

19、s2，材料準備：將要灌漿的混凝土準備好，并確保其質量符合施工要求；

20、s3，灌漿作業：根據施工需求，確定灌漿嘴的位置和高度；啟動灌漿裝置進行灌漿，在灌漿過程中，注意灌漿設備的壓力，觀察灌漿效果，及時調整灌漿參數或停止灌漿作業；

21、s4，收尾階段：完成灌漿作業后，關閉灌漿裝置，斷開電源；清理灌漿設備和管線，確保下次使用時能夠正常運行；將灌漿裝置移動至下一個施工地點妥善存放。

22、與現有技術相比，本發明的有益效果如下：

23、本發明通過電機驅動斜齒輪和皮帶傳動系統，實現了對灌漿材料的振動處理，異形塊隨電機輸出軸的旋轉而旋轉，其傾斜的側面通過圓桿與弧形塊的活動連接，帶動了連接板和矩形條的左右搖擺運動，這種設計使得落在斜板一上的混凝土砂漿受到連續的振動，有效消除了砂漿內部的空氣泡，提高了灌漿材料的質量。

24、本發明通過設置搖擺機構，將電機的旋轉動力傳遞給轉桿五，進而帶動連桿一和圓柱的運動，圓柱在活動槽內的活動連接使得旋轉力轉化為轉動條在水平方向上的左右運動，從而帶動了轉動桿和斜板二的搖擺，這種搖擺運動有助于防止經過消泡處理的混凝土漿液在斜板二上滯留，確保了漿液的順暢流動，提高了灌漿效率。

技術特征：

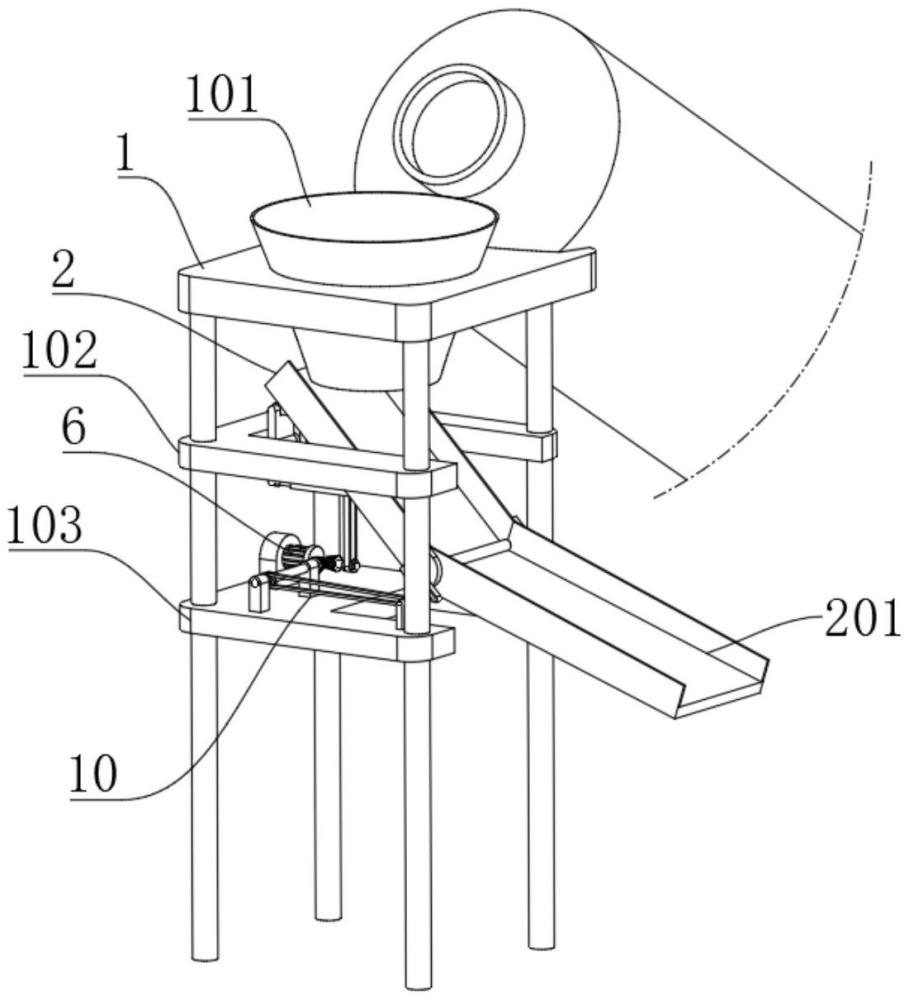

1.一種移動式水利水電施工用灌漿裝置，包括支架(1)，設置在支架(1)的頂部的漏斗(101)，從上往下依次固定安裝在支架(1)底部的支撐板一(102)和支撐板二(103)，其特征在于：還包括：

2.根據權利要求1所述的移動式水利水電施工用灌漿裝置，其特征在于：所述振動組有兩組，所述振動組包括固定安裝在支撐板一(102)內壁上的轉桿一(3)，所述轉桿一(3)的外壁上轉動安裝有連接板(301)，所述連接板(301)的頂部和底部分別鉸接安裝有矩形條(3011)。

3.根據權利要求2所述的移動式水利水電施工用灌漿裝置，其特征在于：兩組振動組中的兩個矩形條(3011)的長度值不同，位于上方的兩個矩形條(3011)的長度值小于下方的矩形條(3011)的長度值，所述異形塊(501)的一側外壁呈傾斜狀且呈傾斜狀的側壁與圓桿(5011)固定連接。

4.根據權利要求2所述的移動式水利水電施工用灌漿裝置，其特征在于：所述斜板一(2)靠近振動機構的一側固定安裝有四個滑套(202)，四個所述矩形條(3011)分別與對應的滑套(202)滑動連接。

5.根據權利要求1所述的移動式水利水電施工用灌漿裝置，其特征在于：所述動力組件包括固定安裝在支撐板二(103)頂部的電機(6)，所述電機(6)的輸出軸上固定套設有斜齒輪一(601)，所述電機(6)的輸出軸和轉桿三(5)的外壁上分別設置有皮帶輪，所述電機(6)的輸出軸與轉桿三(5)通過兩個皮帶輪和皮帶一(7)的配合進行傳動連接。

6.根據權利要求1所述的移動式水利水電施工用灌漿裝置，其特征在于：所述搖擺機構包括連接組件和搖擺組件；

7.根據權利要求6所述的移動式水利水電施工用灌漿裝置，其特征在于：所述連接組件包括傳動組二和轉動組；

8.根據權利要求7所述的移動式水利水電施工用灌漿裝置，其特征在于：所述轉動組包括固定安裝在支撐板二(103)頂部的固定塊二(1032)，所述固定塊二(1032)的外壁上轉動安裝有轉桿五(9)，所述轉桿五(9)的外壁上固定套設有連桿一(901)，所述連桿一(901)靠近轉動條(2031)的一側固定安裝有圓柱(9011)。

9.根據權利要求8所述的移動式水利水電施工用灌漿裝置，其特征在于：所述圓柱(9011)貫穿轉動條(2031)并與轉動條(2031)活動連接。

10.根據權利要求9所述的移動式水利水電施工用灌漿裝置，其特征在于：所轉桿四(8)和轉桿五(9)的外壁上分別固定安裝有皮帶輪，所述轉桿四(8)和轉桿五(9)通過皮帶輪和皮帶二(10)的搭配進行傳動連接。

技術總結
本發明屬于水利水電工程設備技術領域，且公開了一種移動式水利水電施工用灌漿裝置，包括支架，設置在支架的頂部的漏斗，從上往下依次固定安裝在支架底部的支撐板一和支撐板二，還包括：斜板一，固定安裝在支撐板一的內壁上，安裝板一，固定安裝在支撐板一的內壁上，所述支撐板一的頂部設置有用于對灌漿進行消泡的振動機構，通過電機驅動斜齒輪和皮帶傳動系統，實現了對灌漿材料的振動處理，異形塊隨電機輸出軸的旋轉而旋轉，其傾斜的側面通過圓桿與弧形塊的活動連接，帶動了連接板和矩形條的左右搖擺運動，這種設計使得落在斜板一上的混凝土砂漿受到連續的振動，有效消除了砂漿內部的空氣泡，提高了灌漿材料的質量。

技術研發人員：劉競成
受保護的技術使用者：安徽夏森工程建設有限公司
技術研發日：
技術公布日：2025/3/20
