本發明屬于市政工程，具體涉及一種綜合管廊。

背景技術：

1、城市綜合管廊是指在地下建造一個隧道空間，將電力、通訊、熱力、給水等工程管，線集于一體，以保障城市運行的重要基礎設施。施工建設時，一般先進行基坑開挖，然后搭建模板后進行混凝土澆筑成型。

2、現有的城市綜合管廊一般是采用在工廠將管道通過搭建模板澆筑成多個相同的、長度較短的管道模塊，然后再運輸至施工現場將管道模塊下吊至基坑內進行拼裝。該種方式主要耗時在于模板的搭建和拆裝，并且在運輸過程中由于管道模塊中空，易發生破裂磨損等問題。

3、授權公告號為cn114575385b的文件公開了一種市政綜合管廊及其施工方法，市政綜合管廊包括多個首尾拼接形成廊道的預制單元，所述預制單元包括組裝后圍成空腔的預制件，所述預制件靠近拼接縫一側設置有至少一個安裝孔，每個所述預制件對應所述安裝孔處固定有連接桿：相鄰的兩個所述預制件拼接后，兩個所述預制件內的所述連接桿并排設置：所述市政綜合管廊還包括：鎖固件，用于穿過所述安裝孔將所述連接桿固定為一體：注漿組件，預埋于所述預制件內，所述注漿組件包括注漿管，所述注漿管位于所述安裝孔處開設有注漿孔；施工方法包括基坑開挖、鋪設預制單元、固定、注漿。

4、但是，該方案還存在以下問題：管廊由一個底板、兩個側板和一個蓋板相互連接構成，側板與底板和蓋板的連接僅依靠連接處的鎖固件完成，即使進行注漿，連接面也依舊過小，強度不及一體澆筑的混凝土管道模塊。

5、為此，本發明人提出了一種綜合管廊及其施工方法，用于解決上述的技術問題。

技術實現思路

1、針對上述存在的問題，本發明的目的是提供一種綜合管廊，通過預制單元首尾連接形成，且單個預制單元結構強度不劣于一體澆筑成型的箱體，具有運輸方便、拼裝簡單的優勢，有利于提高施工效率。

2、本發明的具體技術方案如下：

3、一種綜合管廊，包括多個首尾拼接形成的預制單元，所述預制單元包括底板、頂板以及用于連接底板和頂板的至少兩個豎板；所述底板、頂板以及端部的兩個豎板拼接形成兩端敞口、內部具有空腔的矩形結構；所述豎板兩端通過多個連接件分別與所述底板和頂板連接；單個所述連接件包括沿所述豎板高度方向分布的通道，分別設置在所述底板和頂板上的兩個內螺紋筒，以及一端螺接在所述內螺紋筒內、另一端插入所述通道內的兩個外螺紋柱。

4、作為本發明的進一步優選，所述豎板上還設置有靠近所述空腔的表面中部、并與所述通道連通的開槽，所述開槽內設置有與所述外螺紋柱連接的加固件；所述加固件包括具有使所述外螺紋柱通過的開孔的固定板。

5、作為本發明的進一步優選，所述固定板包括設置在所述通道內并與所述外螺紋柱卡接的u型板，以及設置在所述u型板兩端并延伸至所述開槽內的兩個側板。

6、作為本發明的進一步優選，所述固定板還包括設置在所述u型板遠離所述通道的內壁的表面上的外螺紋桿；所述加固件還包括設置用于封閉所述開槽的蓋板，設置在所述蓋板上并用于穿過所述外螺紋桿的固定孔，以及螺接在所述外螺紋桿上并用于固定所述蓋板的緊固螺母。

7、作為本發明的進一步優選，所述連接件沿所述豎板的寬度方向分布，所述開槽的寬度大于兩個相鄰的所述外螺紋柱之間的間距，且所述固定板位于所述開槽內的數量大于等于兩個。

8、作為本發明的進一步優選，所述加固件還包括設置在蓋板靠近所述開槽的表面上并插入相鄰的兩個所述側板之間的撐緊塊。撐緊塊兩個為一組，分別位于開槽的上、下內壁處。

9、作為本發明的進一步優選，所述加固件還包括設置在所述蓋板內的注漿管道一，以及設置在所述撐緊塊上并與所述注漿管道一連通的注漿管道二。

10、作為本發明的進一步優選，所述固定板還包括設置在所述側板上的注漿孔一。

11、作為本發明的進一步優選，所述豎板上還設置有靠近底板和頂板、并與所述通道連通的至少兩個注漿孔二。

12、作為本發明的進一步優選，所述豎板與所述底板和頂板的連接處至少設置有兩個輔助連接件；所述輔助連接件包括與底板或頂板連接的第一板體，與所述豎板連接的第二板體，用于連接所述第一板體和第二板體的連接板。第一板體和第二板體均通過螺栓進行連接；第二板體上設置有與所述注漿孔二匹配的注漿孔三；所述第二板體上還設置有與注漿孔三連接并插入到所述注漿孔二內的注漿管道三。

13、本發明的有益效果為：

14、相較于工廠直接預制生產箱型的預制件，本發明提供的預制單元先在工廠預制各個板體，然后再在現場施工拼接，這對于預制工廠的規模要求降低，同時運輸和吊裝設備的噸位要求也降低，有助于降低施工成本，有利于推廣應用。

15、本發明提供的預制單元結構強度不劣于一體澆筑成型的箱體，具有運輸方便、拼裝簡單的優勢，有利于提高施工效率。

16、附圖說明

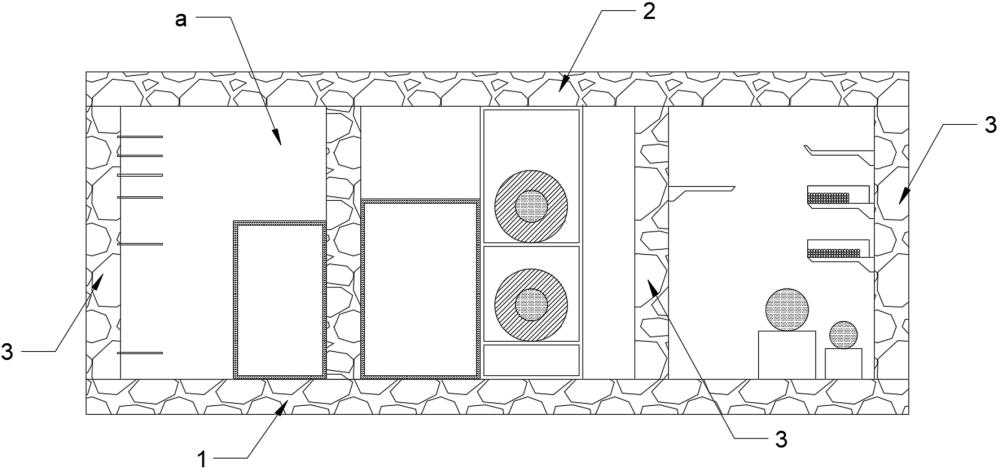

17、附圖1為本發明在主視角度下的剖面結構示意圖。

18、附圖2為本發明的局部結構示意圖。

19、附圖3為本發明的附圖2中a處放大結構示意圖。

20、附圖4為本發明的部分立體結構示意圖。

21、附圖5為本發明在俯視角度下固定板的結構示意圖。

22、附圖6為本發明蓋板處的結構示意圖。

23、附圖7為本發明的附圖2中b處放大結構示意圖。

技術特征：

1.一種綜合管廊，包括多個首尾拼接形成的預制單元，所述預制單元包括底板（1）、頂板（2）以及用于連接底板（1）和頂板（2）的至少兩個豎板（3）；所述底板（1）、頂板（2）以及端部的兩個豎板（3）拼接形成兩端敞口、內部具有空腔（a）的矩形結構；其特征在于：所述豎板（3）兩端通過多個連接件（4）分別與所述底板（1）和頂板（2）連接；單個所述連接件（4）包括沿所述豎板（3）高度方向分布的通道（41），分別設置在所述底板（1）和頂板（2）上的兩個內螺紋筒（42），以及一端螺接在所述內螺紋筒（42）內、另一端插入所述通道（41）內的兩個外螺紋柱（43）。

2.根據權利要求1所述的一種綜合管廊，其特征在于：所述豎板（3）上還設置有靠近所述空腔（a）的表面中部、并與所述通道（41）連通的開槽（31），所述開槽（31）內設置有與所述外螺紋柱（43）連接的加固件（5）；所述加固件（5）包括具有使所述外螺紋柱（43）通過的開孔（b）的固定板（51）。

3.根據權利要求2所述的一種綜合管廊，其特征在于：所述固定板（51）包括設置在所述通道（41）內并與所述外螺紋柱（43）卡接的u型板（511），以及設置在所述u型板（511）兩端并延伸至所述開槽（31）內的兩個側板（512）。

4.根據權利要求3所述的一種綜合管廊，其特征在于：所述固定板（51）還包括設置在所述u型板（511）遠離所述通道（41）的內壁的表面上的外螺紋桿（513）；所述加固件（5）還包括設置用于封閉所述開槽（31）的蓋板（52），設置在所述蓋板（52）上并用于穿過所述外螺紋桿（513）的固定孔（53），以及螺接在所述外螺紋桿（513）上并用于固定所述蓋板（52）的緊固螺母（54）。

5.根據權利要求4所述的一種綜合管廊，其特征在于：所述連接件（4）沿所述豎板（3）的寬度方向分布，所述開槽（31）的寬度大于兩個相鄰的所述外螺紋柱（43）之間的間距，且所述固定板（51）位于所述開槽（31）內的數量大于等于兩個。

6.根據權利要求5所述的一種綜合管廊，其特征在于：所述加固件（5）還包括設置在蓋板（52）靠近所述開槽（31）的表面上并插入相鄰的兩個所述側板（512）之間的撐緊塊（55）。

7.根據權利要求6所述的一種綜合管廊，其特征在于：所述加固件（5）還包括設置在所述蓋板（52）內的注漿管道一（56），以及設置在所述撐緊塊（55）上并與所述注漿管道一（56）連通的注漿管道二（57）。

8.根據權利要求7所述的一種綜合管廊，其特征在于：所述固定板（51）還包括設置在所述側板（512）上的注漿孔一（514）。

9.根據權利要求1所述的一種綜合管廊，其特征在于：所述豎板（3）上還設置有靠近底板（1）和頂板（2）、并與所述通道（41）連通的至少兩個注漿孔二（32）。

10.根據權利要求9所述的一種綜合管廊，其特征在于：所述豎板（3）與所述底板（1）和頂板（2）的連接處至少設置有兩個輔助連接件（33）；所述輔助連接件（33）包括與底板（1）或頂板（2）連接的第一板體（331），與所述豎板連接的第二板體（332），用于連接所述第一板體（331）和第二板體（332）的連接板（333）。

技術總結
本發明屬于市政工程技術領域，具體涉及一種綜合管廊。綜合管廊包括多個首尾拼接形成的預制單元，所述預制單元包括底板、頂板以及用于連接底板和頂板的至少兩個豎板；所述底板、頂板以及端部的兩個豎板拼接形成兩端敞口、內部具有空腔的矩形結構；所述豎板兩端通過多個連接件分別與所述底板和頂板連接；單個所述連接件包括沿所述豎板高度方向分布的通道，分別設置在所述底板和頂板上的兩個內螺紋筒，以及一端螺接在所述內螺紋筒內、另一端插入所述通道內的兩個外螺紋柱。本發明通過預制單元首尾連接形成綜合管廊，且單個預制單元結構強度不劣于一體澆筑成型的箱體，具有運輸方便、拼裝簡單的優勢，有利于提高施工效率。
