本發明涉及懸索橋鋼箱梁架設施工技術領域，具體涉及一種雙向可調節連接裝置及其施工方法。

背景技術：
目前的懸索橋鋼箱梁一般為流線型扁平封閉單箱結構，梁段之間均采用對接熔透焊縫連接。在鋼箱梁架設施工中首先利用纜載吊機垂直起吊鋼箱梁梁段，起吊順序由跨中向兩塔進行，待箱梁梁段起吊至設計位置后，安裝梁段間臨時連接匹配件，合龍后逐個環縫進行焊接。然而由于外界條件限制，部分鋼箱梁起吊順序改為由兩塔向跨中方向進行，從而導致相鄰鋼箱梁間存在較大的高度差及縱向間隙，且高差及間隙隨著施工進行而不斷變化，故通過安裝梁段間臨時連接匹配件，合龍后逐個環縫進行焊接不再適用，不能滿足施工所需的可調節的雙向限位。

技術實現要素：

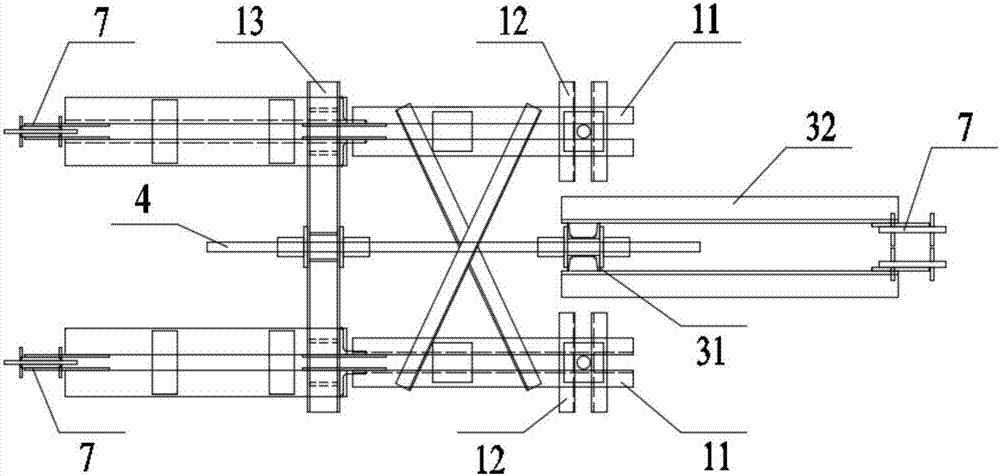

針對現有技術中存在的缺陷，本發明的目的在于提供一種能夠?qū)上噜忎撓淞洪g的高度差及縱向間隙進行雙向限位和保持梁段穩定的雙向可調節連接裝置。為達到以上目的，本發明采取的技術方案是：一種雙向可調節連接裝置，其用于連接第一鋼箱梁和第二鋼箱梁，包括：第一連接機構，其包括固定在所述第一鋼箱梁上的限位桁架和固定在所述第二鋼箱梁上的第一錨固梁，所述限位桁架至少部分伸出所述第一鋼箱梁外并位于所述第二鋼箱梁上方，所述第一連接機構還包括第二錨固梁；第一調節桿，其穿過并固定在所述限位桁架和第一錨固梁上，且所述第一調節桿可沿垂直于所述第二鋼箱梁的梁面方向移動；第二連接機構，其包括固定在所述第二鋼箱梁上的限位梁，所述限位梁的高度大于所述第一鋼箱梁和第二鋼箱梁的高度差；以及第二調節桿，其穿過并固定在所述限位梁和第二錨固梁上，所述第二調節桿可沿所述第一鋼箱梁的縱向方向移動，且所述第二調節桿可沿所述限位梁滑動。在上述技術方案的基礎上，所述第一調節桿為螺紋鋼筋，所述限位桁架和第一錨固梁上設有圓孔，所述第一調節桿穿過圓孔并通過螺母固定在所述限位桁架和第一錨固梁上。在上述技術方案的基礎上，所述第二調節桿為螺紋鋼筋，所述限位梁和第二錨固梁上設有圓孔，所述第二調節桿穿過圓孔并通過螺母固定在所述限位梁和第二錨固梁上。在上述技術方案的基礎上，所述限位梁為兩根間隔設置并固定為一體的槽鋼，兩根槽鋼之間的間隙形成滑道，所述第二調節桿可沿所述滑道滑動。在上述技術方案的基礎上，所述限位桁架和第一錨固梁均為兩個。在上述技術方案的基礎上，所述第二連接機構還包括上斜撐和下斜撐，所述上斜撐一端與所述限位梁固定，另一端與所述第二鋼箱梁固定；所述下斜撐一端與所述限位梁固定，另一端與所述第二鋼箱梁固定。在上述技術方案的基礎上，所述上斜撐和下斜撐為一體結構，所述一體結構一端與所述限位梁固定，另一端通過耳座與所述第二鋼箱梁固定。在上述技術方案的基礎上，所述第一連接機構通過耳座與所述第一鋼箱梁固定，所述第二連接機構通過耳座與所述第二鋼箱梁固定。與此同時本發明還提供一種利用上述雙向可調節連接裝置對鋼箱梁進行雙向限位和保持梁段穩定的施工方法，為達到上述目的，本發明采用的技術方案是：一種利用上述雙向可調節連接裝置對鋼箱梁進行雙向限位并保持梁段穩定的施工方法，該方法包括：將所述第一連接機構固定在所述第一鋼箱梁上，將所述第二連接機構固定在所述第二鋼箱梁上；將安裝好所述第一連接機構的所述第一鋼箱梁以及安裝好所述第二連接機構的所述第二鋼箱梁分別運輸?shù)狡鸬跷恢煤笠来芜M(jìn)行吊裝作業，然后采用第二調節桿將所述第一連接機構和第二連接機構進行連接，并調整兩鋼箱梁之間的相對位置，且所述第二調節桿可沿所述限位梁滑動；在所述限位桁架和第一錨固梁上安裝所述第一調節桿，當?shù)跛鏖_始受力后，調節和固定所述第一調節桿。在上述技術方案的基礎上，所述第一調節桿和第二調節桿均為螺紋鋼筋，通過和螺母配合實現調節和固定。與現有技術相比，本發明的優點在于：本發明的雙向可調節連接裝置包括第一連接機構和第一調節桿，當?shù)谝讳撓淞汉偷诙撓淞旱母叨炔罡淖儠r(shí)，通過調節第一調節桿可以應對第一鋼箱梁和第二鋼箱梁的高度差的變化，對第一鋼箱梁和第二鋼箱梁進行豎向限位。本發明的雙向可調節連接裝置還包括第二連接機構和第二調節桿，當?shù)谝讳撓淞汉偷诙撓淞旱目v向間隙改變時，通過調節第二調節桿可以應對第一鋼箱梁和第二鋼箱梁的縱向距離的變化，對第一鋼箱梁和第二鋼箱梁進行縱向限位。從而保證本發明中的雙向可調節連接裝置始終正常工作，確保第一鋼箱梁和第二鋼箱梁始終連接，對第一鋼箱梁和第二鋼箱梁進行雙向限位并使兩梁段保持相對穩定。附圖說明圖1為本發明中雙向可調節連接裝置的正視圖；圖2為本發明中雙向可調節連接裝置的俯視圖；圖3為本發明中第一連接機構的正視圖；圖4為圖3沿1-1方向的剖視圖；圖5為本發明中第二連接機構的正視圖；圖6為圖5沿2-2方向的剖視圖；圖7為圖5沿3-3方向的剖視圖。圖中：1-第一連接機構，11-限位桁架，12-第一錨固梁，13-第二錨固梁，2-第一調節桿，3-第二連接機構，31-限位梁，32-上斜撐，33-下斜撐，4-第二調節桿，5-第一鋼箱梁，6-第二鋼箱梁，7-耳座。具體實施方式以下結合附圖對本發明作進一步詳細說明。參見圖1和圖2所示，本發明提供一種雙向可調節連接裝置，用于連接第一鋼箱梁5和第二鋼箱梁6，其包括第一連接機構1、第一調節桿2、第二連接機構3和第二調節桿4。同時參見圖3和圖4所示，第一連接機構1為若干角鋼和槽鋼固定而組成的框架機構，其包括固定在第一鋼箱梁5上的限位桁架11和固定在第二鋼箱梁6上的第一錨固梁12，其中限位桁架11至少部分伸出第一鋼箱梁5外并位于第二鋼箱梁6上方，且在第一連接機構1還固定有第二錨固梁13。第一調節桿2，其穿過并固定在限位桁架11和第一錨固梁12上，且第一調節桿2可沿垂直于第二鋼箱梁6的梁面方向移動。當?shù)谝讳撓淞?和第二鋼箱梁6的高度差改變時，若連接第一鋼箱梁5和第二鋼箱梁6的裝置不能做出對應調節，則該連接裝置將不能正常使用，嚴重情況下連接裝置將被破壞，從而失去了連接第一鋼箱梁5和第二鋼箱梁6的作用。但是在整個橋梁的架設施工過程中，必須保證相鄰的鋼箱梁臨時固定，起到控制鋼箱梁線型的目的。而本發明中通過調節第一調節桿2可以應對第一鋼箱梁5和第二鋼箱梁6的高度差的變化，從而保證本發明中的雙向可調節連接裝置始終正常工作，確保第一鋼箱梁5和第二鋼箱梁6始終相連。第二連接機構3，其包括固定在第二鋼箱梁6上的限位梁31，且限位梁31的高度大于第一鋼箱梁5和第二鋼箱梁6的高度差。第二調節桿4，其穿過并固定在限位梁31和第二錨固梁13上，第二調節桿4可沿第一鋼箱梁5的縱向方向移動，從而當?shù)谝讳撓淞?和第二鋼箱梁6的縱向間隙發生改變時，通過調節第二調節桿4，即可保證第一鋼箱梁5和第二鋼箱梁6始終相連。同時第二調節桿4可沿限位梁31滑動，保證第二調節桿4不會因第一鋼箱梁5和第二鋼箱梁6的高度差的變化而受到影響。本發明中的第一調節桿2為螺紋鋼筋，同時在限位桁架11和第一錨固梁12上設有螺紋鋼筋穿過的圓孔，第一調節桿2穿過圓孔并通過螺母固定在限位桁架11和第一錨固梁12上，調節第一調節桿2便可應對鋼箱梁高度差的變化。本發明中的第二調節桿4也為螺紋鋼筋，同時在限位梁31和第二錨固梁13上設有螺紋鋼筋穿過的圓孔，第二調節桿4穿過圓孔并通過螺母固定在所述限位梁31和第二錨固梁13上，調節第二調節桿4便可應對鋼箱梁之間縱向間隙的變化。參見圖6所示，本發明中的限位梁31為兩根間隔設置并固定為一體的槽鋼，兩根槽鋼之間的間隙形成滑道，第二調節桿4可沿滑道滑動，從而保證第二調節桿4不會因第一鋼箱梁5和第二鋼箱梁6的高度差的變化而受到影響。本發明中為了增加連接強度，限位桁架11和第一錨固梁12均為兩個，對稱分布在限位梁31的兩側。參見圖5和圖7所示，為了對限位梁31進行加固，第二連接機構3還包括上斜撐32和下斜撐33，其中上斜撐32一端與限位梁31固定，另一端與第二鋼箱梁6固定；下斜撐33一端與限位梁31固定，另一端與第二鋼箱梁6固定。本發明中的第一連接機構1通過耳座7與第一鋼箱梁5固定，第二連接機構3通過耳座7與第二鋼箱梁6固定。用于加固限位梁31的上斜撐32和下斜撐33為一體結構，該一體結構一端與限位梁31固定，另一端通過耳座7與第二鋼箱梁6固定。本發明還提供一種利用上述雙向可調節連接裝置對鋼箱梁進行雙向限位的施工方法，該方法包括：將第一連接機構1固定在所述第一鋼箱梁5上，將第二連接機構3固定在第二鋼箱梁6上；將安裝好所述第一連接機構1的第一鋼箱梁5以及安裝好第二連接機構3的第二鋼箱梁6分別運輸?shù)狡鸬跷恢煤笠来芜M(jìn)行吊裝作業，然后采用第二調節桿4將第一連接機構1和第二連接機構3進行連接，并調整兩鋼箱梁之間的相對位置，其中第二調節桿4為螺紋鋼筋，通過和螺母配合實現調節和固定，起到縱向限位的作用，縱向限位指的是沿鋼箱梁的縱向方向的限位，且第二調節桿4還可沿限位梁31滑動。在限位桁架11和第一錨固梁12上安裝第一調節桿2，吊裝作業的過程中當?shù)跛鏖_始受力后，便調節和固定第一調節桿2實現豎向限位，第一調節桿2也為螺紋鋼筋，通過和螺母配合實現調節和固定，起到豎向限位的作用，其中豎向限位指的是沿垂直于鋼箱梁的梁面的方向的限位。綜上所述，采用本發明的雙向可調節連接裝置后，即使鋼箱梁之間的高度差和縱向間隙發生改變，本發明中的雙向可調節連接裝置仍能始終連接相鄰的鋼箱梁并進行縱向和豎向限位，使得整個鋼箱梁的線型得到控制。本發明不局限于上述實施方式，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也視為本發明的保護范圍之內。本說明書中未作詳細描述的內容屬于本領域?qū)I(yè)技術人員公知的現有技術。
