本發明涉及城市環衛設備領域，特別是涉及一種道路積雪清掃車。

背景技術：

我國現有城市積雪主要靠人工清理，清理起來費時費力且效率極低；而清理出的積雪主要堆積在道路兩旁，當積雪融化后極易造成道路積水和結冰，給出行的人們造成了極大的不便，現無有效的清理道路積雪的設備存在。

技術實現要素：

本發明目的是針對上述現有技術的不足而提供一種能夠有效清理道路積雪的清掃車。

本發明實現上述目的所采取的技術方案是：一種道路積雪清掃車，它包括通過升降架吊裝在清掃車車頭與車廂之間車架下部的至少兩個的掃把，以及通過兩個設置在車頭與車廂之間車架輥和兩個設置在車廂上的車廂輥對稱設置在車架兩側的兩組積雪輸送裝置；所述每個積雪輸送裝置的下端分別設置有浮動積雪鏟，所述積雪輸送裝置出雪口端延伸至車廂上部，在積雪輸送裝置的出雪口端下部的車廂上面傾斜設置有積雪滑槽，在積雪滑槽的下面設置有多組燃氣噴管，所述燃氣噴管通過軟管與設置的車廂前側的燃氣儲箱相聯通；在積雪滑槽的下出雪口處的車廂頂部開設有具有過濾功能的進水口，在車廂底面以及后端下部分別設置有清潔口和出水管。

進一步的，所述升降架包括吊裝在車架中部下方的氣缸，與氣缸伸縮桿連接的橫桿，以及對稱吊裝在橫桿下方的至少兩個的輪轂電機；所述輪轂電機的動力輸出軸端與掃把連接；所述的積雪輸送裝置包括U型槽體，以及設置在U型槽體內的由車架輥和車廂輥驅動支撐的傳送帶；所述傳送帶上面以傾斜的方式設置有用于提升積雪的掛板。

本發明的有益效果是：本發明的道路積雪清掃車通過對稱設置的多個電動掃把，把車底的積雪清掃至車底兩旁，并通過浮動積雪鏟將車底兩旁清掃出的積雪鏟至U型槽體內的傳送帶上，并將積雪輸送至車廂頂部的積雪滑槽內，通過滑槽下方的燃氣噴管加熱，將積雪滑槽內的積雪化成水，通過車廂頂部的進水口過濾掉雜質后流入車廂內部，當車廂內的積水快要滿時，打開后面的出水管將車廂內的雪水放至道路邊的下水道內；本發明設計構思巧妙，極大的節約了清掃積雪的人力，提高了效率；清理后的積雪融水不會流至道路表面，避免的了道路積水和結冰的問題。

附圖說明

圖1為本發明的整體結構示意圖。

圖2為圖1的B向示意圖。

圖3為圖1的A向示意圖。

圖4為輸送裝置的剖面圖。

圖5為圖4的斷面圖。

圖6為車廂頂積雪滑槽的結構放大圖。

圖中：1、升降架，2、掃把，3、積雪輸送裝置，4、車架輥，5、浮動積雪鏟，6、車廂輥，7、積雪滑槽，8、進水口，9、燃氣噴管；10、燃氣儲箱；11、出水管；12、清潔口；1-1、氣缸；1-2、橫桿；1-3、輪轂電機；3-1、U型槽體；3-2、傳送帶；3-3、掛板。

具體實施方式

本發明以下將結合附圖進一步的描述。

如圖1、3、6所示，本發明的道路積雪清掃車，它包括通過升降架1吊裝在清掃車車頭與車廂之間車架下部的四個的掃把2，以及通過兩個設置在車頭與車廂之間車架輥4和兩個設置在車廂上的車廂輥6對稱設置在車架兩側的兩組積雪輸送裝置3；所述每個積雪輸送裝置3的下端分別設置有浮動積雪鏟5，所述積雪輸送裝置出雪口端延伸至車廂上部，在積雪輸送裝置的出雪口端下部的車廂上面傾斜設置有積雪滑槽7，在積雪滑槽7的下面設置有多組燃氣噴管9，所述燃氣噴管通過軟管與設置的車廂前側的燃氣儲箱10相聯通；在積雪滑槽的下出雪口處的車廂頂部開設有具有過濾功能的進水口8，在車廂底面以及后端下部分別設置有清潔口12和出水管11。

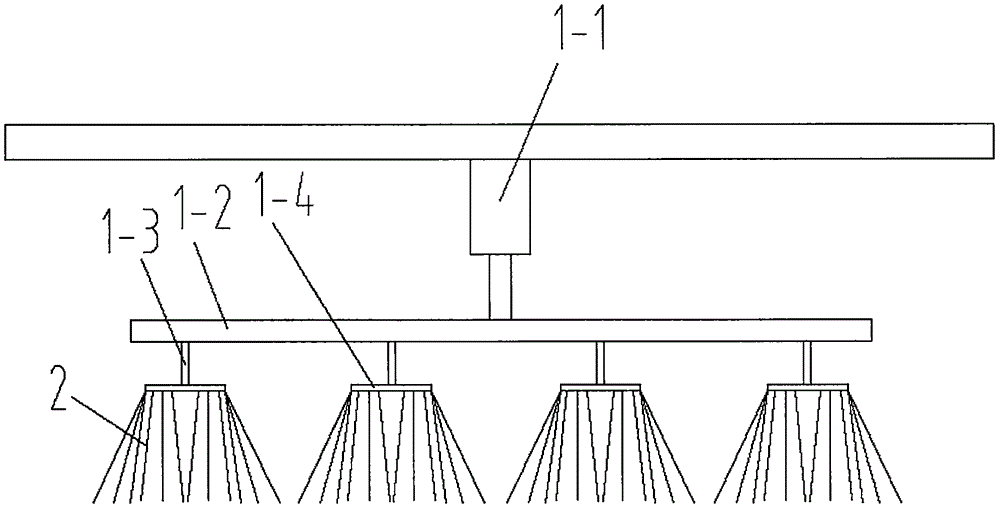

如圖2所示，所述升降架1包括吊裝在車架中部下方的氣缸1-1，與氣缸伸縮桿連接的橫桿1-2，以及對稱吊裝在橫桿下方的四個輪轂電機1-3；所述輪轂電機的動力輸出軸端與掃把連接。

如圖4-5所示，所述的積雪輸送裝置3包括U型槽體3-1，以及設置在U型槽體內的由車架輥和車廂輥驅動支撐的傳送帶3-2；所述傳送帶上面以傾斜的方式設置有用于提升積雪的掛板3-3。
