本發明涉及一種橋梁型鋼伸縮縫用嵌縫襯條。

背景技術：

橋梁伸縮縫是橋梁設計的重要組成部分。伸縮縫能適應溫度變化、車輛荷載等因素所引起的橋面板相對運動，使橋梁構件在膨脹和收縮下仍舊保持恒定狀態。伸縮縫長期暴露在空氣中，使用環境惡劣，容易破壞而又難于修補，其直接影響到行車安全與橋梁結構健康。對橋梁伸縮縫進行嵌縫密封施工，可有效避免碎石等雜物堵塞而造成伸縮縫失效，保護下部結構免受雨雪積水、灰塵、腐蝕性除冰化學制劑的腐蝕。

橋梁伸縮縫領域，型鋼伸縮縫的縫槽內未設置嵌縫裝置，而水泥混凝土路面用嵌縫襯條多采用聚乙烯嵌縫板或嵌縫圓棒結構。由于型鋼伸縮縫構造的特殊性，其底部橡膠密封條會隨溫度變化而升降，且橋梁伸縮縫相對水泥混凝土路面接縫較大的位移變形。原有水泥混凝土路面用嵌縫襯條位移變形性能、彈性恢復性能差，均無法適應橋梁伸縮縫較大的位移變形。

技術實現要素：

為了克服現上述問題，本發明提供一種橋梁型鋼伸縮縫用嵌縫襯條。

本發明采用的技術方案是：

一種橋梁型鋼伸縮縫用嵌縫襯條，一對型鋼互為鏡像地設置在伸縮縫兩側，以構成型鋼伸縮縫，型鋼內側均設有開口面向伸縮縫的凹槽；密封條的兩端分別嵌設在所述凹槽內，且密封條的中間低于兩端，以與兩側的型鋼圍合成開口向上的縫槽；

嵌縫襯條用于設置在所述縫槽內，且嵌縫襯條具有彈性；所述嵌縫襯條包括本體，所述本體沿水平方向的兩外側面均設有用于與縫槽的內壁面相粘結的粘結膠層，所述本體的頂面為外凸弧面；本體內沿豎直方向間隔設有若干層支撐束條，所述支撐束條從本體的一側沿水平方向向另一側延伸，且所述的支撐束條具有彈性；

所述水平方向指的是橋長所在方向，所述豎直方向指的是橋高所在方向。

進一步，所述密封條為V形橡膠密封條，所述本體的橫截面形狀為扇形，橫截面指的是沿水平方向的截面。

進一步，所述支撐束條的材料為記憶合金。

進一步，所述支撐束條的橫截面形狀為弧形，橫截面指的是沿水平方向的截面。

進一步，所述本體的材料為橡塑聚合物。

更進一步，所述本體的材料為聚乙烯珍珠棉或三元乙丙橡膠。

進一步，所述型鋼伸縮縫為型鋼單縫伸縮縫或模數式伸縮縫。

本發明的有益效果體現在：

1.本發明是由具有較好拉伸壓縮性能的材料構成，故能夠適應橋梁伸縮縫較大的伸縮變形，在較高的應力作用下仍不發生破壞。且密度小、韌性強、耐腐蝕、耐老化、隔水防潮，本發明具有較長的使用壽命。

2.支撐束條具有較好的彈性及變形恢復能力。支撐束條本發明能與橡膠密封條兩壁緊貼，既保證了本發明與伸縮縫的密封性，又增強了本發明適應橋梁型鋼伸縮縫變形的能力。

3.本發明的頂面外外凸弧面，為之后其上灌注密封膠起到定型作用，保證密封膠固化后形狀合理。

4.施工方便，安裝操作簡單，本發明兩側設有粘結膠層，可與伸縮縫橡膠密封條粘結緊密，只需通過簡單工具或徒手即可完成嵌縫襯條的安裝工作，無需其他附加粘結劑，降低了勞動強度，提高了勞動效率。

附圖說明

圖1為本發明具有一層支撐束條時的橫截面剖視圖。

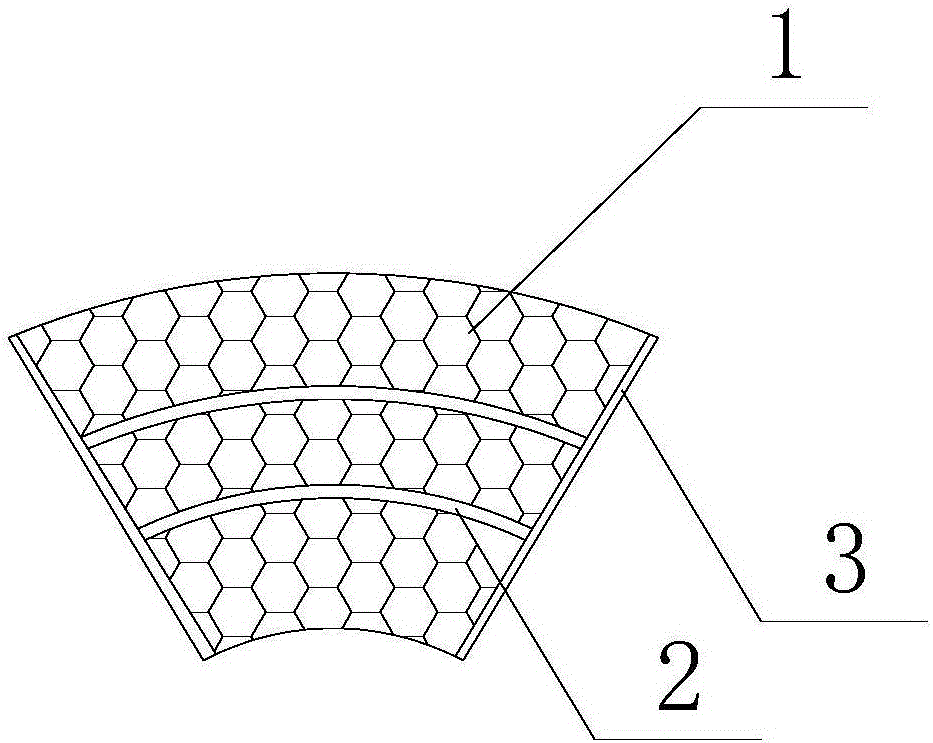

圖2為本發明具有2層支撐束條時的橫截面剖視圖。

圖3為將圖1所示的本發明用于型鋼伸縮縫時的橫截面剖視圖。

圖4為將圖2所示的本發明用于型鋼伸縮縫時的橫截面剖視圖。

圖中序號說明：1.本體、2.支撐束條、3.粘結膠層4.型鋼、5密封條、6.密封膠防水層。

具體實施方式

參照附圖，一種橋梁型鋼伸縮縫用嵌縫襯條，一對型鋼4互為鏡像地設置在伸縮縫兩側，以構成型鋼伸縮縫，型鋼4內側均設有開口面向伸縮縫的凹槽；密封條5的兩端分別嵌設在所述凹槽內，且密封條5的中間低于兩端，以與兩側的型鋼圍4合成開口向上的縫槽；

嵌縫襯條用于設置在所述縫槽內，且嵌縫襯條具有彈性；所述嵌縫襯條包括本體1，所述本體1沿水平方向的兩外側面均設有用于與縫槽的內壁面相粘結的粘結膠層3，所述本體1的頂面為外凸弧面；本體1內沿豎直方向間隔設有若干層支撐束條2，所述支撐束條2從本體1的一側沿水平方向向另一側延伸，且所述的支撐束條2具有彈性；

所述水平方向指的是橋長所在方向，所述豎直方向指的是橋高所在方向。

進一步，所述密封條5為V形橡膠密封條，所述本體1的橫截面形狀為扇形，橫截面指的是沿水平方向的截面。

進一步，所述支撐束條2的材料為記憶合金。記憶合金，即為形狀記憶合金(Shape Memory Alloys)，簡稱SMA，是一種在加熱升溫后能完全消除其在較低的溫度下發生的變形，恢復其變形前原始形狀的合金材料，即擁有“記憶"效應的合金。

進一步，所述支撐束條2的橫截面形狀為弧形，橫截面指的是沿水平方向的截面。

進一步，所述本體1的材料為橡塑聚合物。

進一步，所述本體1的材料為聚乙烯珍珠棉或三元乙丙橡膠。

進一步，所述型鋼伸縮縫為型鋼單縫伸縮縫或模數式伸縮縫。

在嵌縫裝置安裝前，首先需對型鋼4表面進行預處理，先用砂紙打磨型鋼4表面，并用丙酮擦洗清潔。選擇略大于兩型鋼4間距的本發明，將本體1的兩頂角分別卡設在兩側的凹槽內，將其嵌入型鋼4內，以使本發明初始狀態呈壓縮狀態，并撕開粘結膠層上的保護紙，以將本發明兩側粘結在密封條上。最后使用專用的注膠槍將密封膠灌注于本發明頂面上，使密封膠完整均勻覆蓋本發明，以形成密封膠防水層6，并確保密封膠防水層6與兩側型鋼4黏結良好，起到密封型鋼伸縮縫開口的作用。最后通過刮板將密封膠防水層6頂面修整為內凹弧面，且下凹深度為2-8mm。

本發明的底部與縫槽的槽底之間有間隙，以為本發明的變形提供空間。

本發明的兩側與密封條5粘結固定，可在初期防止本發明移動，起到定位作用。加設了本發明使得型鋼伸縮縫具有更好的伸縮性能，且能起到防水、防侵蝕、防破壞的作用，保護型鋼伸縮縫，延長使用壽命。

本說明書實施例所述的內容僅僅是對發明構思的實現形式的例舉，本發明的保護范圍不應當被視為僅限于實施例陳述的具體形式，本發明的保護范圍也及于本領域技術人員根據本發明構思所能夠想到的等同技術手段。
