本技術屬于混凝土壓光，具體涉及一種電動混凝土壓光及高程控制工具。

背景技術：

1、當要對混凝土表面進行壓光的時候，通常采用如下裝置，如

2、（1）混凝土壓光鋪膜兩用裝置

3、（2）混凝土震實攤平壓光裝置

4、（3）種用于市政道路施工的混凝土路面壓光機

5、（4）一種高空原位現澆施工用上弦板澆注壓光裝置

6、（5）一種洞內混凝土底板澆筑時收面用的抹面滑軌裝置

7、（6）一種建筑工程施工的混凝土抹平裝置；

8、現有技術的缺點如下：

9、（1）操作難度大，需多次進行壓光。

10、（2）表面平整度控制較難，易產生高差。

11、（3）復核標高頻率高。

12、（4）混凝土表面平整度無法精準控制高程，易存在積水現象，不利于后續工序施工，易增加成本。在高程控制過程中有一定的缺陷。

技術實現思路

1、本實用新型的目的在于提供一種電動混凝土壓光及高程控制工具，旨在解決現有技術中需多次進行壓光的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種電動混凝土壓光及高程控制工具，包括壓光機本體，所述壓光機本體包括扶手，所述扶手上設置有水準裝置和震動電機，所述扶手上設置有壓光板，所述壓光板上對稱設置有反光板，所述反光板具有反光面，所述反光面上對稱設置有可發生光的發射裝置。

3、可選的，所述發射裝置為紅外發射裝置或激光發射裝置。

4、具體的，所述紅外發射裝置可拆卸設置在反光板上。

5、具體的，所述紅外發射裝置通過可拆卸機構可拆卸設置在反光板上。

6、所述可拆卸機構為螺栓或卡扣。

7、具體的，所述反光板為耐磨板。

8、具體的，所述耐磨板為金屬板。

9、與現有技術相比，本實用新型的有益效果是：

10、1.本實用新型電動混凝土壓光工具，在通過現有技術的改進、改良后可大大提高混凝土澆筑完成后收面工作的效率以及能更好的保證混凝土表面的平整度，改善了施工外觀質量以及工具的可操作性較強，減輕了施工人員在施工過程中的難度。

11、2.本發明巧妙，可從底板及機身處進行拆卸設置，方便運輸?shù)耐瑫r(shí)不影響壓光效果，結構簡單。

技術特征：

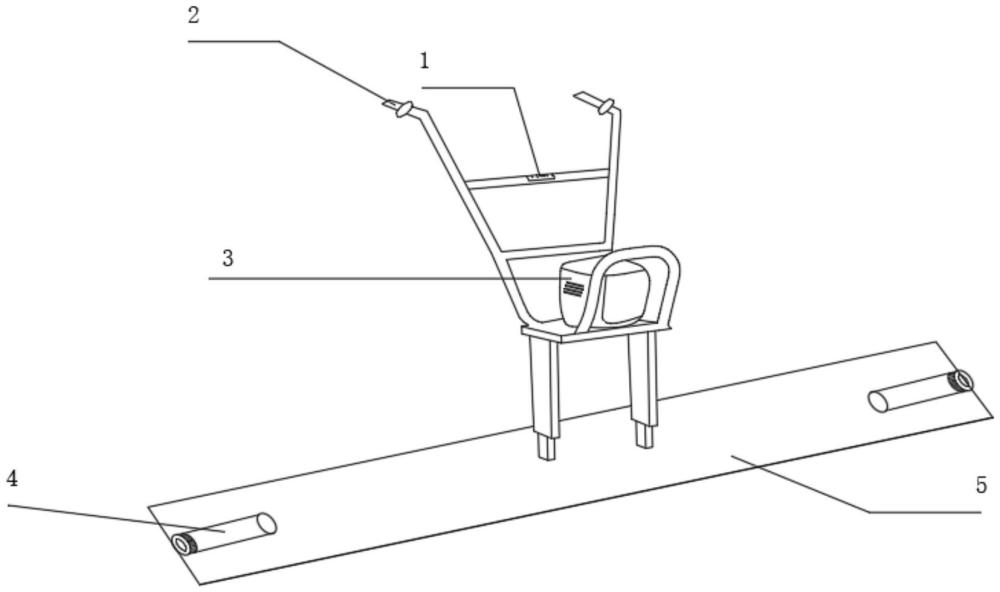

1.一種電動混凝土壓光及高程控制工具，包括：壓光機本體，其特征在于，所述壓光機本體包括扶手（2），所述扶手（2）上設置有水準裝置（1）和震動電機（3），所述扶手（2）上設置有壓光板（5），所述壓光板（5）上對稱設置有反光板，所述反光板具有反光面，所述反光面上對稱設置有可發生光的發射裝置。

2.根據權利要求1所述的一種電動混凝土壓光及高程控制工具，其特征在于，所述發射裝置為紅外發射裝置（4）或激光發射裝置。

3.根據權利要求2所述的一種電動混凝土壓光及高程控制工具，其特征在于，所述紅外發射裝置（4）可拆卸設置在反光板上。

4.根據權利要求2所述的一種電動混凝土壓光及高程控制工具，其特征在于，所述紅外發射裝置（4）通過可拆卸機構可拆卸設置在反光板上。

5.根據權利要求4所述的一種電動混凝土壓光及高程控制工具，其特征在于，所述可拆卸機構為螺栓或卡扣。

6.根據權利要求1所述的一種電動混凝土壓光及高程控制工具，其特征在于，所述反光板為耐磨板。

7.根據權利要求6所述的一種電動混凝土壓光及高程控制工具，其特征在于，所述耐磨板為金屬板。

技術總結
本技術提供一種電動混凝土壓光及高程控制工具，屬于金屬加工技術領域，該一種電動混凝土壓光及高程控制工具，包括壓光機本體，所述壓光機本體上對稱設置有反光面，所述反光面上對稱設置有可發生光的發射裝置。有益效果：本技術電動混凝土壓光工具，在通過現有技術的改進、改良后可大大提高混凝土澆筑完成后收面工作的效率以及能更好的保證混凝土表面的平整度，改善了施工外觀質量以及工具的可操作性較強，減輕了施工人員在施工過程中的難度；本發明巧妙，可從底板及機身處進行拆卸設置，方便運輸?shù)耐瑫r(shí)不影響壓光效果，結構簡單。

技術研發人員：孫呂紅,劉伯昕,郭振軍,張國楨,郭潤澤,陳園園,姜雅峰,王闖,齊強強,郭自超
受保護的技術使用者：中交一公局西北工程有限公司
技術研發日：20240118
技術公布日：2025/4/24
