本公開的各種實施例整體涉及用于針對用于電動車輛的逆變器的電隔離的系統和方法，并且更特別地涉及用于針對共模噪聲摒棄和寬范圍共模瞬變抗擾度(cmti)容差的電隔離電路的系統和方法。

背景技術：

1、逆變器(諸如用于驅動電動車輛中的馬達的那些)例如負責將高電壓直流電流(hvdc)轉換為交流電流(ac)以驅動馬達。在逆變器中，電磁干擾問題(諸如由于射頻噪聲被耦合或感應到高電壓(非接地參考)操作平面中而產生的共模射頻干擾)可能損害電收發器的正確操作。

2、本公開旨在克服這些上述挑戰中的一個或多個。

技術實現思路

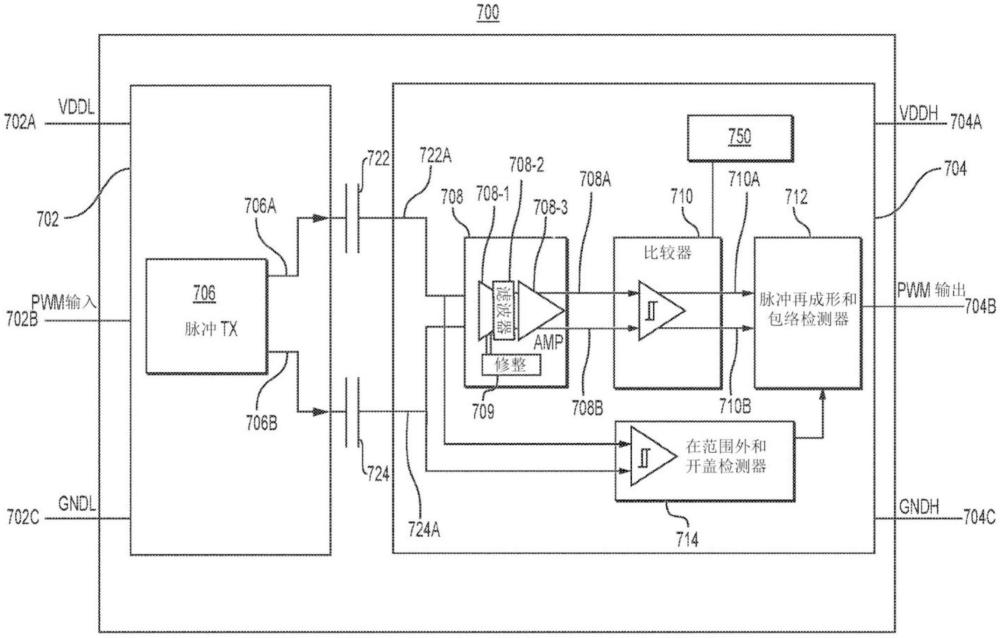

1、在一些方面，本文所述的技術涉及一種系統，該系統包括：逆變器，該逆變器被配置為將來自電池的dc功率轉換為ac功率以驅動馬達，其中該逆變器包括：第一電隔離器，該第一電隔離器將低電壓區域與高電壓區域分離，該第一電隔離器具有第一電隔離器輸出路徑；第二電隔離器，該第二電隔離器將低電壓區域與高電壓區域分離，該第二電隔離器具有第二電隔離器輸出路徑；放大器，該放大器在高電壓區域中，經由第一電隔離器輸出路徑連接到第一電隔離器并經由第二電隔離器輸出路徑連接到第二電隔離器，該放大器具有第一放大器輸出路徑和第二放大器輸出路徑；比較器，該比較器在高電壓區域中并經由第一放大器輸出路徑和第二放大器輸出路徑連接到放大器，該比較器具有第一比較器輸出路徑和第二比較器輸出路徑；以及脈沖再成形和包絡檢測器，該脈沖再成形和包絡檢測器在高電壓區域中并經由第一比較器輸出路徑和第二比較器輸出路徑連接到比較器。

2、在一些方面，本文所述的技術涉及一種系統，該系統進一步包括：脈沖收發器，該脈沖收發器在低電壓區域中，該脈沖收發器經由第一脈沖收發器輸出路徑連接到第一電隔離器并經由第二脈沖收發器輸出路徑連接到第二電隔離器。

3、在一些方面，本文所述的技術涉及一種系統，其中脈沖收發器、放大器、比較器和脈沖再成形和包絡檢測器被配置為一起操作以將脈沖寬度調制信號從低電壓區域傳輸到高電壓區域。

4、在一些方面，本文所述的技術涉及一種系統，其中脈沖收發器被配置為在第一脈沖收發器輸出路徑上輸出第一脈沖并在第二脈沖收發器輸出路徑上輸出第二脈沖。

5、在一些方面，本文所述的技術涉及一種系統，其中脈沖收發器被進一步配置為接收主脈沖并基于接收到的主脈沖來輸出第一脈沖和第二脈沖。

6、在一些方面，本文所述的技術涉及一種系統，其中：第一電隔離器被配置為在第一脈沖收發器輸出路徑上接收第一脈沖并基于接收到的第一脈沖來在第一電隔離器輸出路徑上發送第一電隔離器脈沖，并且第二電隔離器被配置為在第二脈沖收發器輸出路徑上接收第二脈沖并基于接收到的第二脈沖來在第二電隔離器輸出路徑上發送第二電隔離器脈沖。

7、在一些方面，本文所述的技術涉及一種系統，其中放大器被配置為：在第一電隔離器輸出路徑上接收第一電隔離器脈沖，基于放大器的一個或多個特性來放大第一電隔離器脈沖，并基于經放大的第一電隔離器脈沖來在第一放大器輸出路徑上發送第一經放大的脈沖，以及在第二電隔離器輸出路徑上接收第二電隔離器脈沖，基于放大器的一個或多個特性來放大第二電隔離器脈沖，并基于經放大的第二電隔離器脈沖來在第二放大器輸出路徑上發送第二經放大的脈沖。

8、在一些方面，本文所述的技術涉及一種系統，其中比較器被配置為：在第一放大器輸出路徑上接收第一經放大的脈沖，在第二放大器輸出路徑上接收第二經放大的脈沖，執行對第一經放大的脈沖與第二經放大的脈沖的比較，基于該比較來在第一比較器輸出路徑上輸出第一經比較的脈沖，以及基于該比較來在第二比較器輸出路徑上輸出第二經比較的脈沖。

9、在一些方面，本文所述的技術涉及一種系統，其中脈沖再成形和包絡檢測器被配置為：在第一比較器輸出路徑上接收第一經比較的脈沖，在第二比較器輸出路徑上接收第二經比較的脈沖，以及基于第一經比較的脈沖和第二經比較的脈沖來輸出輸出脈沖。

10、在一些方面，本文所述的技術涉及一種系統，其中放大器包括：修整器和可調諧濾波器。

11、在一些方面，本文所述的技術涉及一種系統，該系統進一步包括：在范圍外檢測器，該在范圍外檢測器連接到第一電隔離器、第二電隔離器和脈沖再成形和包絡檢測器。

12、在一些方面，本文所述的技術涉及一種系統，其中比較器進一步包括電阻器平均電路。

13、在一些方面，本文所述的技術涉及一種系統，該系統進一步包括：電池，該電池被配置為向逆變器供應dc功率；以及馬達，該馬達被配置為接收來自逆變器的ac功率以驅動該馬達。

14、在一些方面，本文所述的技術涉及一種方法，該方法包括：由一個或多個控制器接收第一脈沖，并且由該一個或多個控制器基于第一脈沖來傳輸第一電隔離器脈沖；由該一個或多個控制器接收第二脈沖，并且由該一個或多個控制器基于第二脈沖來傳輸第二電隔離器脈沖；由該一個或多個控制器接收第一電隔離器脈沖和第二電隔離器脈沖；由該一個或多個控制器基于第一電隔離器脈沖來生成第一經放大的脈沖并基于第二電隔離器脈沖來生成第二經放大的脈沖；由該一個或多個控制器接收第一經放大的脈沖和第二經放大的脈沖；由該一個或多個控制器對第一經放大的脈沖和第二經放大的脈沖進行比較；由該一個或多個控制器基于該比較來確定減輕行動；以及由該一個或多個控制器基于減輕行動來生成輸出脈沖。

15、在一些方面，本文所述的技術涉及一種方法，其中確定減輕行動包括：由該一個或多個控制器確定第一經放大的脈沖的一個或多個信號特性與第二經放大的脈沖的一個或多個信號特性之間的差值；由該一個或多個控制器對該差值與差值閾值進行比較；以及由該一個或多個控制器基于對該差值與差值閾值進行比較來確定減輕行動。

16、在一些方面，本文所述的技術涉及一種方法，其中生成輸出脈沖包括：基于先前的第一電隔離器脈沖或先前的第二電隔離器脈沖中的一個或多個來維持先前的信號狀態。

17、在一些方面，本文所述的技術涉及一種方法，該方法進一步包括：由該一個或多個控制器修整第一電隔離器脈沖或第二電隔離器脈沖中的一個或多個。

18、在一些方面，本文所述的技術涉及一種方法，該方法進一步包括：由該一個或多個控制器基于第一電隔離器脈沖和第二電隔離器脈沖來確定在范圍中指示或在范圍外指示中的一個。

19、在一些方面，本文所述的技術涉及一種方法，其中生成輸出脈沖包括：基于在范圍中指示或在范圍外指示中的該一個來生成輸出脈沖。

20、在一些方面，本文所述的技術涉及一種系統，該系統包括：第一電隔離器，該第一電隔離器被配置為接收來自脈沖收發器的第一脈沖并基于接收到的第一脈沖來輸出第一電隔離器脈沖；第二電隔離器，該第二電隔離器被配置為接收來自脈沖收發器的第二脈沖并基于接收到的第二脈沖來生成第二電隔離器脈沖；放大器，該放大器被配置為接收第一電隔離器脈沖和第二電隔離器脈沖，分別將第一電隔離器脈沖和第二電隔離器脈沖放大為第一經放大的脈沖和第二經放大的脈沖，并且輸出第一經放大的脈沖和第二經放大的脈沖；比較器，該比較器被配置為接收第一經放大的脈沖和第二經放大的脈沖，執行對第一經放大的脈沖與第二經放大的脈沖的比較，并且基于該比較來分別生成第一經比較的脈沖和第二經比較的脈沖；以及脈沖再成形和包絡檢測器，該脈沖再成形和包絡檢測器被配置為接收第一經比較的脈沖和第二經比較的脈沖，并且基于第一經比較的脈沖和第二經比較的脈沖來生成輸出脈沖。

21、所公開的實施例的另外的目標和優點將部分地在隨后的描述中進行闡述，并且從該描述中部分地將是顯而易見的，或者可通過對所公開的實施例的實踐進行了解。所公開的實施例的目標和優點將借助于所附權利要求書中特別指出的元件和組合來實現和達成。

22、應當理解，前述一般性描述和以下詳細描述兩者均僅是示例性和解釋性的，并且不約束所要求保護的所公開的實施例。
