本發明屬于橋梁拉吊索檢測領域，特別是涉及一種橋梁拉吊索攀爬裝置及檢測機器人。

背景技術：

1、橋梁拉吊索作為橋梁的重要承重構件，其質量和安全性至關重要。因此，定期對橋梁拉吊索進行檢測是確保橋梁結構安全、延長使用壽命的重要環節。橋梁拉吊索檢測的主要目的是評估拉吊索的當前狀態，發現潛在的缺陷和損傷，以便及時采取維修或更換措施，防止因拉吊索失效而導致的橋梁事故。

2、現有技術中，提供了一種拉吊索檢測機器人，其包括兩個導向組件、兩個開式夾持組件以及伸縮動力源，兩個開式夾持組件均夾緊在拉吊索上，并可沿拉吊索的徑向方向開合運動；兩個導向組件分別安裝在兩個開式夾持組件的兩相對外側，并始終夾置在拉吊索的外緣上，且導向組件可沿拉吊索的徑向方向彈性收縮；伸縮動力源連接在兩個開式夾持組件的兩相對內側，且伸縮動力源的動力輸出端與其中一個開式夾持組件鉸接，其另一端與另一個開式夾持組件固定連接。在使用時，其中一個開式夾持組件夾緊在拉吊索上，另一個未夾緊在拉吊索上，伸縮動力源帶動未夾緊的開式夾持組件向拉吊索的軸向移動，待移動到位后，該開式夾持組件再沿拉吊索的徑向開合運動，實現夾緊在拉吊索上；然后原夾緊在拉吊索上的開式夾持組件，在沿拉吊索的徑向開合運動，即處于未夾緊拉吊索的狀態，然后伸縮組件再帶動原夾緊在拉吊索上的開式夾持組件向拉吊索的軸向移動，以此往復實現機器人在拉吊索上的攀爬運動。具體而言，該機器人在執行攀爬動作時，其伸縮組件在完成一個完整的運動周期后，必須先暫停，等待其中一個夾持組件夾緊拉吊索，同時確保另一個開式夾持組件處于放松狀態，才能繼續進入下一個運動周期。這種攀爬機制導致伸縮組件的兩個連續運動周期之間存在較長的時間間隔，從而延長了拉吊索檢測機器人在攀爬拉吊索過程中的總耗時。進一步來說，由于每根拉吊索的檢測時間被拉長，加之橋梁上通常分布著大量的拉吊索，整個檢測流程耗時顯著增加。此外，在進行檢測作業期間，為確保安全，橋梁需要暫時封閉。因此，若采用當前所述的拉吊索檢測機器人進行橋梁拉吊索檢測，將會大幅度延長橋梁的檢測周期，進而引發大面積的交通擁堵問題。

技術實現思路

1、鑒于以上所述現有技術的缺點，本發明的目的在于提供一種橋梁拉吊索攀爬裝置及檢測機器人，用于解決現有技術中檢測機器人攀橋梁拉吊索的效率較低的問題。

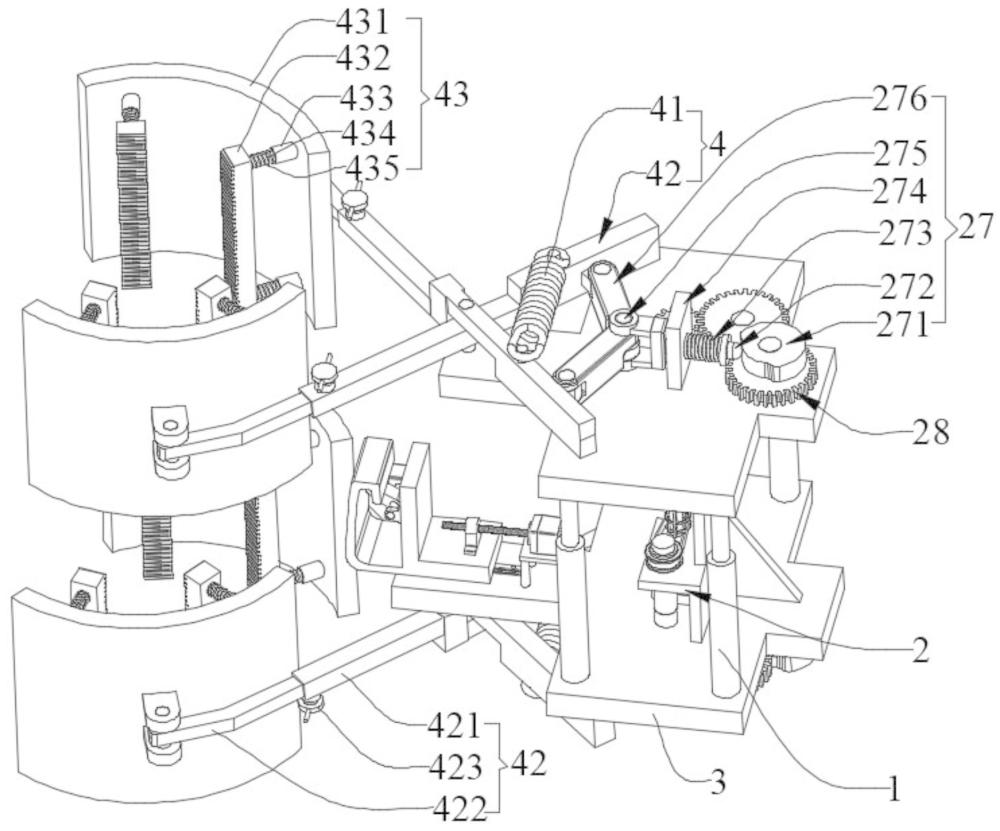

2、為實現上述目的及其他相關目的，本發明提供一種橋梁拉吊索攀爬裝置，包括：伸縮驅動模塊、開合驅動模塊、兩個安裝座和兩個開合模塊；兩個安裝座沿拉吊索的軸向間隔設置；兩個安裝座上分別設置有一個開合模塊；伸縮驅動模塊的輸出端與其中一個安裝座連接，固定端設置在另外一個安裝座上，伸縮驅動模塊用于改變兩個安裝座沿拉吊索軸向上的間隔距離；開合驅動模塊包括驅動件、第一傳動軸和兩個傳動機構，驅動件設置在其中一個安裝座上，第一傳動軸與驅動件傳動連接和兩個傳動機構傳動連接；兩個安裝座上分別設置有一個傳動機構，兩個傳動機構分別與對應設置在同一安裝座上的開合模塊連接；開合模塊具有夾持拉吊索的狀態和未夾持拉吊索的狀態；驅動件通過帶動第一傳動軸運動，進而通過兩個開合機構來切換兩個開合模塊所處的狀態，且在切換其中一個開合模塊的當前狀態時，保持另一個開合模塊的當前狀態；當伸縮驅動模塊改變兩個安裝座沿拉吊索的軸向上的間隔距離時，至少一個傳動機構可沿拉吊索的軸向上在第一傳動軸上滑動。

3、可選地，第一傳動軸包括第一傳動軸本體和多個在第一傳動軸本體的周向上間隔設置，且沿第一傳動軸本體的軸向上延伸設置的第一引導件；傳動機構包括套設在第一傳動軸上的第一傳動件和多個在第一傳動件的內側壁的周向上間隔設置，且貫穿第一傳動件的軸向的第二引導件；第一引導件和第二引導件一一對應設置；驅動件通過第一引導件和第二引導件帶動第一傳動件轉動，伸縮驅動模塊通過第一引導件和第二引導件帶動第一傳動件沿拉吊索的軸向上在第一傳動軸本體上滑動。

4、可選地，傳動機構還包括第二傳動件、第二傳動軸、第一安裝板和凸輪組件；凸輪組件與開合模塊連接，凸輪組件、第二傳動軸和第一安裝板設置安裝座上；第二傳動軸還與凸輪組件和第二傳動件傳動連接；第二傳動件與第一傳動件傳動連接；第一傳動件和第二傳動件與第一安裝板轉動連接。

5、可選地，開合模塊包括第一彈性件、兩個轉動臂組件和兩個夾持組件；兩個轉動臂組件的中部呈十字交叉設置在安裝座上，且與安裝座轉動連接；兩個轉動臂組件的一端分別連接有一個夾持組件，另一端分別與凸輪組件連接；第一彈性件的一端與其中一個轉動臂組件連接，另一端與另外一個轉動臂組件連接，第一彈性件用于維持兩個夾持組件處于夾持拉吊索的狀態；凸輪組件用于克服第一彈性件的彈力，使兩個夾持組件處于未夾持拉吊索的狀態。

6、可選地，凸輪組件包括凸輪、凸輪連桿、第二彈性件、第二安裝板、第一轉軸和兩個第一連桿；兩個第一連桿分別與一個轉動臂組件轉動連接，另一端轉動連接在第一轉軸上；第二安裝板安裝在安裝座上，第二安裝板上設置有用于供凸輪連桿穿過的第一通孔；凸輪連桿的一端與第一轉軸轉動連接，另一端穿過第一通孔與凸輪滑動連接，凸輪連接桿上還設置有抵接部，第二彈性件套設在凸輪連桿上，其一端與第二安裝板連接，另一端與抵接部連接；凸輪與第二傳動軸傳動連接，凸輪的周向側面上設置有用于容納凸輪連桿遠離第二轉軸的一端的凹槽；當凸輪連桿遠離第二轉軸的一端位于凹槽內時，開合模塊處于夾緊拉吊索的狀態。

7、可選地，傳動機構還包括齒輪降速組件，齒輪降速組件分別與第二傳動軸和凸輪連接，用于對第二傳動軸的傳遞的轉速降低后傳遞給凸輪。

8、可選地，兩個位于不同安裝座上的凸輪的凹槽的開口朝向不同，且在將兩個凸輪的凹槽在拉吊索的軸向上投影到同一平面上后，兩個凸輪的凹槽至少部分重合，重合部分至少能容納一個凸輪連桿遠離第二轉軸的一端。

9、可選地，轉動臂組件包括第一轉動臂、第二轉動臂和第一限位件；第一轉動臂轉動連接在安裝座上，其一端與第一連桿轉動連接，另一端設置有用于容納第二轉動臂的部分結構的限位腔，第一轉動臂上還設置有與限位腔連通的螺紋孔；第二轉動臂遠離第一轉動臂的一端與夾持組件連接；第一限位件與螺紋孔螺紋連接，且其一端穿過螺紋孔與第二轉動臂的側面抵接，用于將第二轉動臂限位在限位腔內。

10、可選地，夾持組件包括弧形安裝板、夾持塊、多個第三導向柱、多個第四導向柱和多個第三彈性件，第三導向柱、第四導向柱和第三彈性件一一對應設置；弧形安裝板的外側面與轉動臂組件連接；第三導向柱為中空的柱狀結構，第三導向柱的一端與夾持塊連接；第四導向柱的一端與弧形安裝板的內側面連接，另一端伸入第三導向柱內，第三彈性件套設在第四導向柱上，其一端與夾持塊連接，另一端與第三導向柱連接。

11、可選地，伸縮驅動模塊包括多個伸縮驅動件，多個伸縮驅動件的固定端間隔設置在其中一個安裝座上，輸出端與另外一個安裝座連接。

12、本發明的另一方面還提供一種橋梁拉吊索檢測機器人，包括如上述一種橋梁拉吊索攀爬裝置，還包括檢測模塊；檢測模塊設置在安裝座上，檢測模塊用于對拉吊索進行檢測。

13、如上所述，本發明的一種橋梁拉吊索攀爬裝置及檢測機器人，至少具有以下有益效果：在攀爬裝置上設置伸縮驅動模塊、開合驅動模塊、兩個安裝座和兩個開合模塊，且開合驅動模塊包括驅動件、第一傳動軸和兩個傳動機構，通過一個驅動件來帶動第一傳動軸轉動，并利用與第一傳動軸連接的兩個傳動機構，來改變對應連接的開合模塊的當前狀態，且同時只能改變其中一個開合模塊的當前狀態，以防止攀爬裝置在攀爬過程中從空中掉落，損壞攀爬裝置或者道路甚至影響到檢測人員的安全；另外至少一個開合機構可跟隨伸縮驅動模塊的運動，在第一傳動軸上滑動，進而可確保攀爬裝置能夠順利的攀爬拉吊索。此外本技術通過一個驅動件即可實現切換兩個開合模塊的狀態，減少了伸縮驅動組件在兩個運動周期之間的等待時間，提高了橋梁拉吊索的檢測效率。
