本技術涉及道路養護與修復，尤其涉及一種交通工程用路面裂縫修補裝置。

背景技術：

1、隨著交通量的增加和車輛載重的提高，道路表面容易出現裂縫，這些裂縫不僅影響道路的美觀，更重要的是它們會降低道路的安全性和使用壽命，并可能進一步引發更嚴重的路面損壞問題，如果不及時修補，這些小裂縫可能會發展成更大的損壞，導致更高的維修成本和安全隱患。

2、傳統上，路面裂縫的修補通常依賴于人工在現場手動攪拌修復漿料，并通過簡單的工具將混合好的材料填充到裂縫中，這種方法在面對大面積或多個裂縫時顯得尤為耗時費力，工作效率極低，無法滿足現代交通工程對快速恢復通行的要求，由于手工操作難以保證每次攪拌比例的一致性和充分性，這直接影響修復材料的質量和最終修補效果的穩定性，并且在現場攪拌過程中可能會產生粉塵或其他污染物，如果處理不當，會對周圍環境造成污染，不符合當前綠色施工的要求，因此有必要針對現有技術的缺點，設計一種交通工程用路面裂縫修補裝置。

技術實現思路

1、為了克服上述現有技術的缺點，設計一種交通工程用路面裂縫修補裝置，提高對路面裂縫修補的效率和質量。

2、本實用新型的技術方案為：一種交通工程用路面裂縫修補裝置，包括有機架，所述機架為本修補裝置的裝配主體，所述機架的頂部固定安裝有機箱，所述機箱的后側上部安裝有把手，所述機架的底部四角處均安裝有萬向輪，所述萬向輪均內置有剎車件；還包括攪拌倉、電機、攪拌架、泥漿泵、出料管、進料管和刮料件，所述機箱的上部為攪拌修復漿料的攪拌倉，所述攪拌倉的頂部為開口，所述機架和機箱之間前側設有一段間隔空間，所述電機固定安裝于間隔空間所在的機架板面上，所述機箱的攪拌倉內部轉動安裝有攪拌架，所述攪拌架的轉軸和電機的輸出軸相連，所述泥機架板面上還固定安裝有泥漿泵，所述泥漿泵的進口通過進料管貫穿機箱并連通至攪拌倉底部，所述泥漿泵的出口連通有出料管，所述出料管貫穿并向下延伸至機架的底部，所述出料管為硬質管道且其管口向下朝向待修補路面的縫隙，所述機架的板面底面設置有用于刮平漿料的刮料件。

3、作為本實用新型的一種優選技術方案，所述攪拌架為可拆卸式安裝于所述電機的輸出軸上，所述攪拌架能根據不同修復漿料的特性選擇合適類型的攪拌扇葉，同時方便對攪拌架進行清潔和維護。

4、作為本實用新型的一種優選技術方案，所述刮料件包括有氣缸、滑動板、導桿和刮料板，所述氣缸固定安裝于所述機架的后側面上，所述氣缸的活塞桿豎直朝下，所述導桿固接于所述機箱的底面，所述導桿上滑動安裝有滑動板，所述滑動板和氣缸的活塞桿相連，所述滑動板遠離氣缸的一端設有彈性件，所述刮料板通過安裝桿裝配于所述滑動板的彈性件上，所述刮料板用于在地面刮平修復漿料。

5、作為本實用新型的一種優選技術方案，所述彈性件包括有連接桿和彈簧，所述滑動板遠離氣缸一端滑動連接有連接桿，所述刮料板的安裝桿和滑動桿相連接，所述滑動板和安裝桿之間的連接桿處設置有彈簧，滑動板向下擠壓彈簧，直到刮料板接觸到修補路面，彈簧能繼續向下擠壓安裝桿和刮料板，使刮料板穩定貼合路面進行刮動。

6、作為本實用新型的一種優選技術方案，所述刮料板整體呈矩形的角板，其刮料板的端部有一個彎曲的邊緣，能更好地貼合路面裂縫，確保修補材料能夠均勻地填充裂縫，提高修補效率和質量。

7、作為本實用新型的一種優選技術方案，還包括有固定板和蓋板，所述機箱的攪拌倉頂部開口一側固設有固定板，所述蓋板通過合頁鉸接于所述機箱的固定板上，所述蓋板蓋合在攪拌倉的頂部開口處，所述蓋板和攪拌倉的蓋合處均設有密封墊，防止修復漿料在攪拌倉內攪拌時，可能產生粉塵或其他污染物對環境造成污染。

8、有益效果：1、本實用新型通過電機驅動攪拌架在攪拌倉內均勻攪拌修復漿料，并利用泥漿泵將混勻的泥漿直接加注到待修補的路面縫隙處，簡化操作流程，加快路面縫隙修補的施工速度。

9、2、本實用新型能通過在滑動板和連接桿之間設有彈簧，使刮料板在氣缸驅動下向下擠壓路面時，能夠根據地面情況自動調節貼合路面的壓力，確保修復漿料能夠均勻地填充和壓實于裂縫之中，提高對路面修補的質量和耐用性。

10、3、本實用新型還能通過設置帶有密封墊的蓋板來覆蓋攪拌倉頂部開口，有效防止修復漿料攪拌過程中可能產生的粉塵或污染物對環境的影響，體現綠色環保的理念。

技術特征：

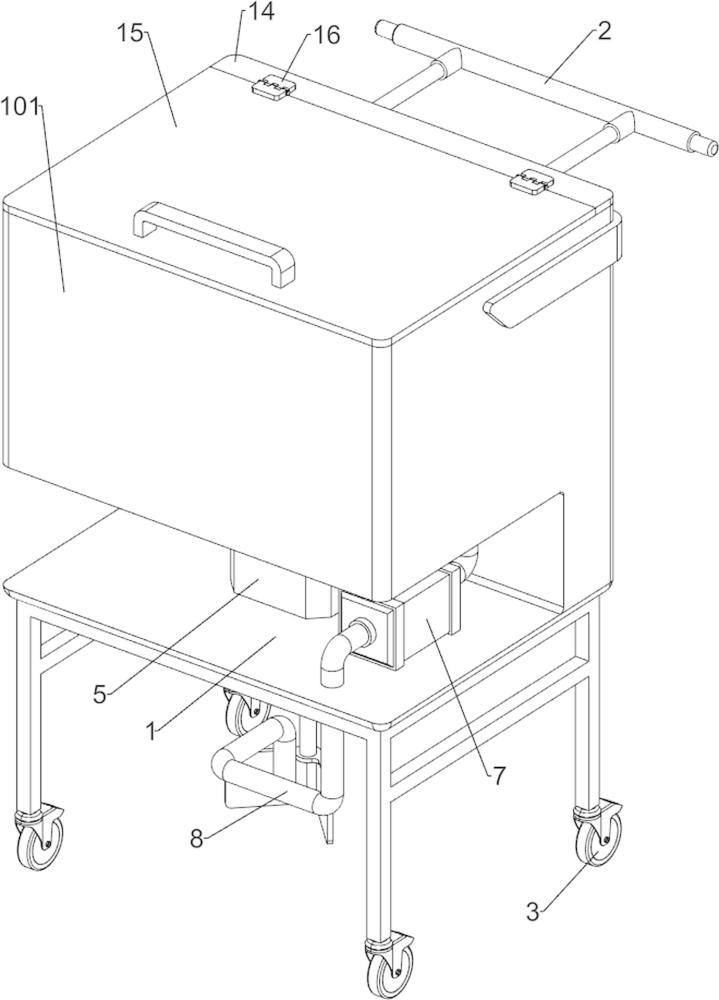

1.一種交通工程用路面裂縫修補裝置，包括有機架（1），所述機架（1）的頂部固定安裝有機箱（101），所述機箱（101）上部安裝有把手（2），所述機架（1）的底部四角處均安裝有萬向輪（3），所述萬向輪（3）均內置有剎車件；

2.如權利要求1所述的一種交通工程用路面裂縫修補裝置，其特征在于：所述攪拌架（6）為可拆卸式安裝于所述電機（5）的輸出軸上。

3.如權利要求2所述的一種交通工程用路面裂縫修補裝置，其特征在于：所述刮料件包括有氣缸（9）、滑動板（10）、導桿（11）和刮料板（12），所述氣缸（9）固定安裝于所述機架（1）的后側面上，所述氣缸（9）的活塞桿豎直朝下，所述導桿（11）固接于所述機箱（101）的底面，所述導桿（11）上滑動安裝有滑動板（10），所述滑動板（10）和氣缸（9）的活塞桿相連，所述滑動板（10）遠離氣缸（9）的一端設有彈性件，所述刮料板（12）通過安裝桿（121）裝配于所述滑動板（10）的彈性件上。

4.如權利要求3所述的一種交通工程用路面裂縫修補裝置，其特征在于：所述彈性件包括有連接桿（13）和彈簧（131），所述滑動板（10）遠離氣缸（9）一端滑動連接有連接桿（13），所述刮料板（12）的安裝桿（121）和滑動桿相連接，所述滑動板（10）和安裝桿（121）之間的連接桿（13）處設置有彈簧（131）。

5.如權利要求4所述的一種交通工程用路面裂縫修補裝置，其特征在于：所述刮料板（12）整體呈矩形的角板，其刮料板（12）的端部有一個彎曲的邊緣。

6.如權利要求5所述的一種交通工程用路面裂縫修補裝置，其特征在于：還包括有固定板（14）和蓋板（15），所述機箱（101）的攪拌倉（4）頂部開口一側固設有固定板（14），所述蓋板（15）通過合頁（16）鉸接于所述機箱（101）的固定板（14）上，所述蓋板（15）蓋合在攪拌倉（4）的頂部開口處，所述蓋板（15）和攪拌倉（4）的蓋合處均設有密封墊。

技術總結
本技術涉及道路養護與修復技術領域，尤其涉及一種交通工程用路面裂縫修補裝置，包括有機架，所述機架為本修補裝置的裝配主體，所述機架的頂部固定安裝有機箱，所述機箱的后側上部安裝有把手，所述機架的底部四角處均安裝有萬向輪，所述萬向輪均內置有剎車件；還包括攪拌倉等；所述機箱的上部為攪拌修復漿料的攪拌倉，所述攪拌倉的頂部為開口，所述機架和機箱之間前側設有一段間隔空間，所述電機固定安裝于間隔空間所在的機架板面上。本技術通過電機驅動攪拌架在攪拌倉內均勻攪拌修復漿料，并利用泥漿泵將混勻的泥漿直接加注到待修補的路面縫隙處，簡化操作流程，加快路面縫隙修補的施工速度。
