本發明涉及一種針對繩索運動耦合的被動解耦機構及其解耦方法，尤其涉及多關節的繩驅動串聯運動耦合的機械臂系統。

背景技術：
目前廣泛應用的機械臂體積質量大、結構復雜、剛性高、負載自重比低，抓取負載能耗大，效率低。為了降低機械臂的重量和轉動慣量，近年來，很多研究人員將繩索驅動技術運用到串聯機械臂中。繩索驅動技術采用繩索傳遞運動和力。它將驅動單元全部安裝于基座，通過繩索遠程傳遞運動和力，實現關節的運動。因?yàn)轵?qū)動單元外置，并且采用繩索傳動，機械臂的質量及體積可以大幅降低，但同時會引入關節耦合的問題。所謂關節運動耦合是指一個關節的運動導致另一個關節的附帶運動。在繩驅動串聯機械臂中，繩索驅動前端關節運動時會導致后端關節的驅動繩索的變化進而導致關節的附帶轉動。目前針對關節解耦主要有兩種方法：一、采用運動控制算法進行主動解耦，隨著關節的增多，控制算法的復雜度急劇增加；二、采用套索傳動，并不存在運動耦合現象，但繩索與套索間摩擦較大，且存在死區、間隙、遲滯等非線性特性，機械臂的控制精度及動態響應特性難以保證。因此，需要一種新的技術方案以解決上述問題。

技術實現要素：

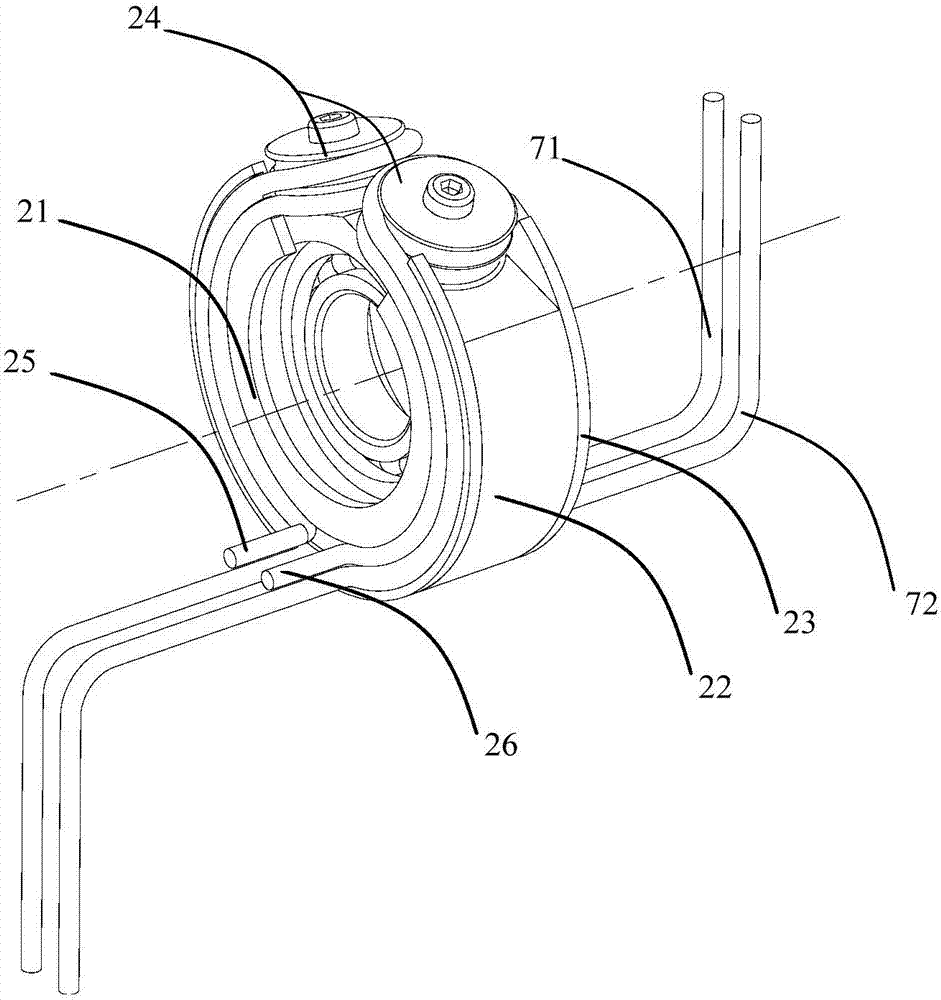

為了解決串聯繩驅動機械系統驅動繩索的運動耦合問題，本發明提供了一種針對繩索運動耦合的被動解耦機構及其解耦方法，簡單可靠，易于實現。本發明涉及的一種針對繩索運動耦合的被動解耦機構，其特征在于:從前向后依次包括關節基座、固定輪、隨動輪、主動輪、當前關節連桿；其中固定輪包括固定輪輪盤和固定輪輪軸，固定輪輪盤和固定輪輪軸相互固連并與關節基座固定連接，不能相對轉動；隨動輪和主動輪均通過軸承安裝于固定輪輪軸上可轉動，但軸向移動均被限制；主動輪與當前關節連桿固定連接；該機構還包括一根左解耦繩索、一根右解耦繩索、一根后端關節左驅動繩索、一根后端關節右驅動繩索；上述隨動輪包括隨動輪主體，隨動輪主體的前側安裝前側導線盤，后側安裝后側導線盤，前側導線盤和后側導線盤結構相同，均加工有兩同心圓環導線槽，兩同心圓環導線槽分別為解耦繩索導線環槽和驅動繩索導線環槽；解耦繩索導線環槽和驅動繩索導線環槽的半徑分別為r1,r2；隨動輪主體上方還安裝左定滑輪模塊和右定滑輪模塊；左定滑輪模塊和右定滑輪模塊均由同軸安裝的一個解耦繩索定滑輪和一個驅動繩索定滑輪組成；上述固定輪下方和主動輪下方均設置有四個與輪軸軸線平行的通孔，且通孔進行圓角處理或安裝滑輪分別用于上述左解耦繩索、右解耦繩索、后端關節左驅動繩索、后端關節右驅動繩索的導向；上述左解耦繩索的前端與固定輪固定，之后先穿過固定輪上的對應通孔，再按順時針方向沿著前側導線盤的解耦繩索導線環槽自下而上到達左定滑輪模塊，再經過左定滑輪模塊換向180度，再按逆時針方向沿著后側導線盤的解耦繩索導線環槽自上而下，再穿過主動輪上的對應通孔后，繩索的末端與主動輪固定；上述右解耦繩索的前端與固定輪固定，之后先穿過固定輪上的對應通孔，再按逆時針方向沿著前側導線盤的解耦繩索導線環槽自下而上到達右定滑輪模塊，再經過右定滑輪模塊換向180度，再按順時針方向沿著后側導線盤的解耦繩索導線環槽自上而下，再穿過主動輪上的對應通孔后，繩索的末端與主動輪固定；上述后端關節左驅動繩索的前端用于與后端關節的驅動單元相連；之后先穿過固定輪上的對應通孔，再按順時針方向沿著前側導線盤的驅動繩索導線環槽自下而上到達左定滑輪模塊，再經過左定滑輪模塊換向180度，再按逆時針方向沿著后側導線盤的驅動繩索導線環槽自上而下，再穿過主動輪上的對應通孔后，后端關節左驅動繩索的末端與后端關節的旋轉連桿相連；上述后端關節右驅動繩索的前端用于與后端關節的驅動單元相連；之后先穿過固定輪上的對應通孔，再按逆時針方向沿著前側導線盤的驅動繩索導線環槽自下而上到達右定滑輪模塊，再經過右定滑輪模塊換向180度，再按順時針方向沿著后側導線盤的驅動繩索導線環槽自上而下，再穿過主動輪上的對應通孔后，后端關節右驅動繩索的末端與后端關節的旋轉連桿相連；上述結構中所述順時針方向和逆時針方向均指從前向后觀察。上述的基于解耦繩索的繩索運動解耦機構的解耦方法，其特征在于：利用左解耦繩索和右解耦繩索的正反向圓弧走線纏繞，實現隨動輪運動角速度為當前關節連桿旋轉角速度ω的一半，即為ω/2，并且左解耦繩索和右解耦繩索始終保持張緊，實現隨動輪正反向可靠驅動；并通過后端關節左驅動繩索和后端關節右驅動繩索正反向圓弧走線纏繞，實現后端關節左驅動繩索和后端關節右驅動繩索位移變化率的是隨動輪運動角速率ω/2的2r2倍，其中r2為后端關節左、右驅動繩索沿著前、后導線盤上的驅動繩索導線環槽的走線半徑，ω為當前關節連桿的旋轉角速度；由當前關節連桿轉動引起的后端關節左、右驅動繩索右端的末端將產生+ωΔt·r2，-ωΔt·r2的位移，其中以沿著繩索方向由驅動單元端指向關節端方向?yàn)檎挥呻S動輪轉動引起的后端關節左、右驅動繩索的右端末端將產生-2r2·ω/2·Δt、+2r2·ω/2·Δt的位移，其中以沿著繩索方向由驅動單元端指向關節端方向?yàn)檎粌烧邔?shí)現相互抵消；即無論當前關節連桿帶動主動輪如何旋轉，經過解耦機構后的后端關節左驅動繩索和后端關節右驅動繩索的后端與當前關節連桿無相對位移，實現關節間的解耦。與現有技術相比，本發明具有如下優點和效果：本發明的驅動繩索運動被動解耦機構，可以實現關節運動時驅動繩索的被動解耦，無須主動解耦，簡化了運動控制算法。該機構采用繩索-滑輪的傳動機制，摩擦力小，響應性能好。避免了套索驅動的大摩擦、死區、遲滯等非線性驅動特性。該解耦機構可以工作在0～300°范圍內，工作范圍大，結構簡單、緊湊、可靠。該解耦機構與繩驅動關節配套安裝，可以實現模塊化，應用范圍廣，成本低。附圖說明圖1是本發明繩驅動串聯機械臂解耦機構的立體分解圖；圖2是本發明解耦機構中隨動盤的立體圖；圖3是本發明繩索運動解耦機構的整體結構示意圖；圖4是本發明解耦機構中繩索纏繞走線的立體圖，其中左邊為解耦繩索和后端關節驅動繩索的走線示意圖；右邊為當前關節驅動繩索走線示意圖；圖5是本發明驅動繩索的解耦過程示意圖，其中左邊為主動輪轉動，后端關節驅動繩索的走線示意圖；右邊為隨動輪轉動，后端關節驅動繩索的走線示意圖；圖中標號名稱：1固定輪；2隨動輪；3驅動輪；4當前關節連桿；5關節基座；21前側導線盤；22隨動輪主體；23后側導線盤；24-1左定滑輪模塊；24-2右定滑輪模塊；25左解耦繩索；26右解耦繩索；61當前關節左驅動繩索；62當前關節右驅動繩索；71后端關節左驅動繩索；72后端關節右驅動繩索；81后端關節的驅動單元；82當前關節的驅動單元；9后端關節連桿。具體實施方式附圖非限制性地公開了本發明所涉及及優選實施的結構示意圖，以下將結合附圖詳細地說明本發明的技術方案。請參閱圖1、2所示，提供一種用于繩索驅動串聯機械臂的驅動繩索運動被動解耦的機構。從前向后依次包括關節基座5，固定輪1、隨動輪2、主動輪3、當前關節連桿4。其中固定輪1包括固定輪輪盤和固定輪輪軸，并與關節基座5固定連接不能轉動；隨動輪2和主動輪3均通過軸承安裝于固定輪輪軸上可轉動，但軸向移動均被限制；主動輪3與當前關節連桿4固定連接。該機構還包括一根左解耦繩索25、一根右解耦繩索26、一根后端關節左驅動繩索71、一根后端關節右驅動繩索72；其中，如圖1、2、3所示，所述的固定輪1與關節基座5緊固，固定輪1輪盤表面加工有導線環槽，用于引導解耦繩索、驅動繩索走線，固定輪輪盤上加工有4個與輪軸線平行的通孔，在經過圓角處理后或在通孔口處安裝滑輪對后端關節左驅動繩索71、后端關節右驅動繩索72導向。固定輪1輪軸為階梯軸，軸肩用于限制隨動輪2、主動輪3的軸向位移，階梯軸的尺寸需保證固定輪1、隨動輪2、主動輪3輪盤表面剛好貼合，并且兩兩相對轉動時，盤面間無摩擦力產生。其中，所述的隨動輪2如圖2所示，包括隨動輪主體22，隨動輪主體22的前側安裝前側導線盤21，后側安裝后側導線盤23，均采用螺釘緊固。前側導線盤21和后側導線盤23結構相同，均加工有兩同心圓環導線環槽，兩同心圓環導線環槽分別為解耦繩索導線環槽和驅動繩索導線環槽；解耦繩索導線環槽和驅動繩索導線環槽的半徑均為r1,r2；隨動輪主體22上方還安裝左定滑輪模塊24-1和右定滑輪模塊24-2；左定滑輪模塊24-1和右定滑輪模塊24-2均由一個解耦繩索定滑輪和一個驅動繩索定滑輪組成；隨動輪主體22上開有軸承孔，與軸承外圈配合，軸承內圈與固定輪1輪軸配合。其中，如圖1、3所示，所述主動輪3與當前關節連桿4緊固，輪盤表面加工有導線環槽，用于引導解耦繩索、驅動繩索的走線。主動輪上加工有四個與軸線平行的通孔，通孔邊緣需經過圓角處理或在通孔口安裝滑輪對后端關節左驅動繩索71、后端關節右驅動繩索72導向。主動輪3上開有軸承孔，與軸承外圈配合，軸承內圈與固定輪1輪軸配合。其中，如圖2、4所示，所述左解耦繩索25、右解耦繩索26，用來驅動隨動輪。繩索立體纏繞圖如圖3所示，繩索只受拉不受壓，為正反向驅動隨動輪，解耦繩索設計為兩根。左解耦繩索25的前端與固定輪1固定，之后先穿過固定輪1上的對應通孔，再按順時針方向沿著前側導線盤21的解耦繩索導線環槽自下而上到達左定滑輪模塊24-1，再經過左定滑輪模塊24-1換向180度，再按逆時針方向沿著后側導線盤23的解耦繩索導線環槽自上而下，再穿過主動輪3上的對應通孔后，繩索的末端與主動輪3固定；右解耦繩索26的前端與固定輪1固定，之后先穿過固定輪1上的對應通孔，再按逆時針方向沿著前側導線盤21的解耦繩索導線環槽自下而上到達右定滑輪模塊24-2，再經過右定滑輪模塊24-2換向180度，再按順時針方向沿著后側導線盤23的解耦繩索導線環槽自上而下，再穿過主動輪3上的對應通孔后，繩索的末端與主動輪3固定；當當前關節連桿4以圖1方向旋轉時，帶動主動輪3同方向轉動，與主動輪3固結的左解耦繩索25，右解耦繩索26，右解耦繩索26張緊，左解耦繩索25松弛。當前側導線盤21、后側導線盤23上的解耦繩索導線環槽半徑均等于r1時，即可保證隨動輪2轉動的角速度為當前關節連桿4轉動角速度ω的1/2，并且由主動輪3轉動導致右解耦繩索26的固定端(主動輪3上的)位移大小為ωΔt·r1，由右解耦繩索26驅動隨動輪2導致左解耦繩索25的固定端(主動輪3上的)位移大小為ωΔt/2·2r1＝ωΔt·r1，位移大小相等。由此保證左解耦繩索25、右解耦繩索26不會產生某根解耦繩索過于緊繃或產生松弛的現象，確保隨動輪正反向驅動的可靠性。其中，如圖3、4所示，所述當前關節連桿4的旋轉，采用兩根當前關節左驅動繩索61、當前關節右驅動繩索62遠程驅動。當前關節的左驅動繩索61、當前關節右驅動繩索62的上端的末端固定在當前關節連桿4上，下端的末端與當前關節驅動單元82固結。當前關節左驅動繩索61、當前關節右驅動繩索62纏繞在當前關節連桿4上，當前關節左驅動繩索61按逆時針方向纏繞，而當前關節右驅動繩索62以順時針方向纏繞。當當前關節連桿4沿著如圖3方向轉動時，當前關節左驅動繩索61纏繞在當前關節連桿4上，當前關節右驅動繩索62從當前關節連桿4上剝離，且剝離量與纏繞量對應的繩長相等，不會導致某根繩索過于緊繃或松弛的現象，確保繩索正反向驅動的可靠性。其中，如圖3、5中所示，所述后端關節左驅動繩索71、后端關節右驅動繩索72，后端關節左驅動繩索71的前端用于與后端關節的驅動單元相連；之后先穿過固定輪1上的對應通孔，再按順時針方向沿著前側導線盤21的驅動繩索導線環槽自下而上到達左定滑輪模塊24-1，再經過左定滑輪模塊24-1換向180度，再按逆時針方向沿著后側導線盤23的驅動繩索導線環槽自上而下，再穿過主動輪3上的對應通孔后，后端關節左驅動繩索71的末端用于與后端關節的旋轉連桿相連；后端關節右驅動繩索72的前端用于與后端關節的驅動單元相連；之后先穿過固定輪1上的對應通孔，再按逆時針方向沿著前側導線盤21的驅動繩索導線環槽自下而上到達右定滑輪模塊24-2，再經過右定滑輪模塊24-2換向180度，再按順時針方向沿著后側導線盤23的驅動繩索導線環槽自上而下，再穿過主動輪3上的對應通孔后，后端關節右驅動繩索72的末端與后端關節的旋轉連桿相連；由于后端關節左驅動繩索71、后端關節右驅動繩索72沿著前側導線盤21、后側導線盤23上的導線環槽纏繞，并且前側導線盤21、后側導線盤23上的導線環槽半徑相等，均為r2，所以隨動輪2轉動導致的后端關節左驅動繩索71、后端關節右驅動繩索72右側末端的速率是隨動輪旋轉角速率的2r2倍。如圖5左圖所示，當主動輪3以圖3所示方向、ω角速度轉動時，通過主動輪3上通孔的導向，后端關節左驅動繩索71沿著后側導線盤23上的導線環槽脫離，后端關節左驅動繩索71的右側末端產生+ωΔt·r2位移，而后端關節右驅動繩索72沿著后側導線盤23上的導線環槽纏繞，后端關節右驅動繩索72的右側末端產生-ωΔt·r2位移(ω為主動輪3的旋轉角速度，r2為前側導線盤21、后側導線盤23上驅動繩索導線環槽的半徑，以沿著繩索方向向上為正)。如圖5右圖所示，由于左解耦繩索25、右解耦繩索26的驅動，隨動輪2以ω/2角速度跟隨主動輪3同向轉動，隨動輪旋轉的角度ωΔt/2。因?yàn)殡S動輪2轉動后端關節左驅動繩索71、后端關節右驅動繩索72右側末端的速率是隨動輪角速率的2r2倍，所以后端關節左驅動繩索71、后端關節右驅動繩索72的右側末端的位移大小為ωΔt/2·2r2＝ωΔt·r2。隨動輪的轉動，導致后端關節左驅動繩索71會繼續沿著前側、后側導線盤上的導線環槽纏繞，纏繞長度為ωΔt·r2，也即后端關節左驅動繩索71的右端將產生-ωΔt·r2位移。后端關節右驅動繩索72的一部分將沿著前側、后側導線盤上的導線環槽脫離，脫離長度為ωΔt·r2，也就是后端關節右驅動繩索72的右端將產生+ωΔt·r2位移(沿著繩索方向向上為正)。后端關節左驅動繩索71、后端關節右驅動繩索72在經過解耦模塊后，它們右側的末端與當前關節連桿4無相對移動，實現繩長補償。也即后端關節的兩根驅動繩索沒有因當前關節轉動而產生與后端關節間的相對移動。實現了當前關節與后端關節的運動解耦。
