本發明涉及戶外裝備領域的一種工具，特別是一種多功能戶外鏟。

背景技術：

在戶外活動過程中，戶外裝備對整個活動過程的正常進行具有不可代替的作用。其中戶外鏟是一種常見的戶外使用工具。現有的戶外鏟普遍存在樣式功能單一、使用不夠方便靈活、應用通用性不強，極大地限制了戶外鏟進一步推廣應用。

有鑒于此，本發明的目的在于提供一種新的技術方案以解決現存的技術缺陷。

技術實現要素：

為了克服現有技術的不足，本發明提供一種多功能戶外鏟，解決了現有戶外鏟樣式功能單一、使用不夠方便等技術缺陷。

本發明解決其技術問題所采用的技術方案是：

一種多功能戶外鏟，包括三腳架組件和鉸接在所述三腳架組件上的鏟組件，所述鏟組件可調節其與三腳架組件的鉸接角度以滿足不同的使用需求。

作為上述技術方案的進改進，所述三腳架組件包括三腳架主體和螺紋連接在所述三腳架主體一端的鏟擰緊環，所述鏟擰緊環螺紋連接有鏟固定頭，所述鏟組件鉸接在所述鏟固定頭上，所述三腳架主體鉸接有旋轉塊，所述旋轉塊上鉸接有兩根三腳架支架，所述三腳架支架可從三腳架主體上展開并與三腳架主體組構成為一個具有三個支撐點的三腳支撐機構。

作為上述技術方案的進一步改進，所述鏟組件通過鏟固定螺栓、鏟壓緊彈簧及鏟固定螺母鉸接在鏟固定頭上，所述旋轉塊通過旋轉塊固定螺栓、旋轉塊壓緊彈簧及旋轉塊固定螺母鉸接在三腳架主體上，所述三腳架支架通過支架固定螺栓、支架壓緊彈簧及支架固定螺母鉸接在旋轉塊上，所述鏟固定頭上套設有鏟卡緊環。

作為上述技術方案的進一步改進，所述三腳架支架上設有可改變?nèi)_架支架長度的調節桿，所述調節桿為可定點固定的伸縮桿或與所述三腳架支架螺紋連接的螺紋調節桿。

作為上述技術方案的進一步改進，所述三腳架組件上設置有用于固定相機的相機固定螺絲。

作為上述技術方案的進一步改進，所述鏟組件包括鏟主體和設置在所述鏟主體端部的鏟連接部，所述鏟連接部,為兩具有連接孔的折邊，所述折邊通過連接孔鉸接到所述的三腳架組件上。

作為上述技術方案的進一步改進，所述鏟主體側沿設置有鏟鋸齒和鏟刃。

作為上述技術方案的進一步改進，所述三腳架組件遠離鏟組件的一端可拆卸連接有連接組件，所述連接組件的自由端可拆卸連接有多功能刀組件，所述多功能刀組件的自由端可拆卸連接有手電筒組件，所述手電筒組件可拆卸連接有攻擊錘組件。

作為上述技術方案的進一步改進，所述連接組件為一中空連接件，所述多功能刀組件包括刀柄件和設置在所述刀柄件一端的刀連接頭、刀固定頭，所述刀固定頭上安裝有多功能刀，所述多功能刀在多功能刀組件與連接組件可拆卸連接時伸入到連接組件的中空孔中，多功能刀兩側分別設有刀鋸齒和刀刃，多功能刀的遠端部設置有一卡口。

作為上述技術方案的進一步改進，所述手電筒組件的尾端螺紋連接到多功能刀組件自由端，所述攻擊錘組件螺紋連接在所述手電筒組件的一端，攻擊錘組件包括錘主體和設置在所述錘主體上的突出攻擊端。

本發明的有益效果是：本發明提供了一種多功能戶外鏟，該種多功能鏟的三腳架組件可作為三腳架使用，所述鏟組件可調節其余三腳架組件的連接角度并進一步滿足戶外用戶的不同需求，如鏟組件可作為凳子休息，可作為戶外臨時切菜板并用于切菜等，樣式新穎，功能多樣，實用性強；另外，所述相機固定螺絲可將三腳架組件作為相機的三腳架使用，免去了攜帶相機三腳架的麻煩；再有，通過所述多功能刀組件為、手電筒組件及攻擊錘組件可進一步拓展該種多功能戶外鏟的功能，進一步為用戶提供了使用的靈活性，使用起來通用性更強。通過該種多功能戶外鏟可提供多種現有單獨戶外工具的功能，免去了單獨攜帶各種戶外工具的麻煩，減輕了用戶攜帶工具的重量，便于用戶使用，直接提高了安全性。該種多功能戶外鏟解決了現有戶外鏟樣式功能單一、使用不夠方便等技術缺陷。

附圖說明

下面結合附圖和實施例對本發明進一步說明。

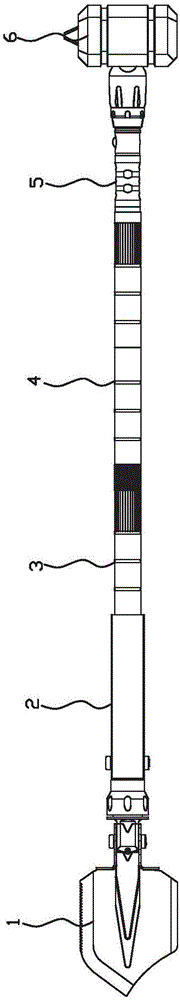

圖1是本發明裝配示意圖；

圖2是本發明另一角度的裝配示意圖；

圖3是本發明中各組件的結構拆分圖；

圖4是本發明中鏟組件與三腳架組件的配合示意圖；

圖5是本發明中鏟組件與三腳架組件另一狀態的配合示意圖；

圖6是本發明中鏟組件與三腳架組件的結構拆分圖；

圖7是本發明中三腳架組件在三腳支撐狀態下的結構示意圖；

圖8是本發明中多功能刀組件的結構拆分圖；

圖9是本發明中手電筒組件的結構示意圖；

圖10是本發明中攻擊錘組件的結構示意圖。

具體實施方式

以下將結合實施例和附圖對本發明的構思、具體結構及產生的技術效果進行清楚、完整地描述，以充分地理解本發明的目的、特征和效果。顯然，所描述的實施例只是本發明的一部分實施例，而不是全部實施例，基于本發明的實施例，本領域的技術人員在不付出創造性勞動的前提下所獲得的其他實施例，均屬于本發明保護的范圍。另外，專利中涉及到的所有聯接/連接關系，并非單指構件直接相接，而是指可根據具體實施情況，通過添加或減少聯接輔件，來組成更優的聯接結構。本發明創造中的各個技術特征，在不互相矛盾沖突的前提下可以交互組合，參照?qǐng)D-10。

一種多功能戶外鏟，包括鏟組件1、三腳架組件2、連接組件3、多功能刀組件4、手電筒組件5和攻擊錘組件6。

其中，所述鏟組件1鉸接在所述三腳架組件2上可調節其與三腳架組件2的鉸接角度以滿足不同的使用需求，如將鏟組件1作為凳子或切菜板使用，使用方便靈活。所述三腳架組件2遠離鏟組件1的一端可拆卸連接連接組件3，所述連接組件3的自由端可拆卸連接多功能刀組件4，所述多功能刀組件4的自由端可拆卸連接手電筒組件5，所述手電筒組件5可拆卸連接攻擊錘組件6。

在本實施例中，所述三腳架組件2、連接組件3、多功能刀組件4、手電筒組件5及攻擊錘組件6的相互之間的可拆卸連接結構為螺紋連接結構，各組件將的連接螺紋尺寸是相同并可通用的，方便不同的功能組件進行相互組合，應用的靈活性強，通用性好。

進一步，在上述的三腳架組件2中，所述三腳架組件2包括三腳架主體21和螺紋連接在所述三腳架主體21一端的鏟擰緊環22，所述鏟擰緊環22螺紋連接有鏟固定頭23，所述鏟組件1鉸接在所述鏟固定頭23上，所述三腳架主體21鉸接有旋轉塊24，所述旋轉塊24上鉸接有兩根三腳架支架25，所述三腳架支架25可從三腳架主體21上展開并與三腳架主體21組構成為一個具有三個支撐點的三腳支撐機構，所述鏟組件1通過鏟固定螺栓101、鏟壓緊彈簧102及鏟固定螺母103鉸接在鏟固定頭23上，所述旋轉塊24通過旋轉塊固定螺栓241、旋轉塊壓緊彈簧242及旋轉塊固定螺母243鉸接在三腳架主體21上，所述三腳架支架25通過支架固定螺栓251、支架壓緊彈簧252及支架固定螺母253鉸接在旋轉塊24上，所述鏟固定頭23上套設有鏟卡緊環26，所述三腳架支架25上設有可改變?nèi)_架支架25長度的調節桿27，所述調節桿27為可定點固定的伸縮桿或與所述三腳架支架25螺紋連接的螺紋調節桿。

所述鏟固定螺栓101為鏟組件1的鉸接軸，當擰緊鏟固定螺母103后，所述鏟組件1與三腳架組件2相互固定，當需要調節鏟組件1與三腳架組件2的相互角度時，擰松上述的鏟固定螺母103，調整合適的角度，然后再擰緊回來，使用方便，可適應不同的用戶使用需求。

上述的旋轉塊固定螺栓241為旋轉塊24的鉸接軸，松開旋轉塊固定螺母243后就可以調節旋轉塊24的鉸接角度；所述支架固定螺栓251為三腳架支架25的鉸接軸，松開支架固定螺母253后就可以調節三腳架支架25的鉸接角度。

通過上述的鉸接結構可使得三腳架組件2不僅可以作為鏟組件1的連接柄使用，同時還可以作為一個三腳支撐架使用。

上述的調節桿27可調節三腳架支架25的長度，方便三腳架組件2適應各種高低不同的場地，便于使用。在本實施例中，所述調節桿27為一根具有螺紋的螺紋調節桿，通過旋轉所述螺紋調節桿達到調節長度的作用。

另外，所述三腳架組件2上設置有用于固定相機的相機固定螺絲28，在應用時，可將相機固定在所述相機固定螺絲28上，從而可免去攜帶相機架的困擾，減輕了用戶的負擔。在本實施例中，所述相機固定螺絲28安裝在所述鏟固定頭23的端部。將鏟組件1從鏟固定頭23上取下后，就可以將相機固定螺絲28設置在鏟固定頭23預設的螺絲孔上，進一步安裝相機，使用方便，另外，還可以通過調節桿27調節各支撐腳的長度，調節最佳的支撐結構。

優選地，所述鏟組件1包括鏟主體11和設置在所述鏟主體11端部的鏟連接部12，所述鏟連接部,12為兩具有連接孔的折邊，所述折邊通過連接孔鉸接到所述的三腳架組件2上，所述鏟主體11側沿設置有鏟鋸齒111和鏟刃112。

優選地，所述連接組件3為一中空連接件，所述多功能刀組件4包括刀柄件41和設置在所述刀柄件41一端的刀連接頭42、刀固定頭43，所述刀固定頭43上安裝有多功能刀44，所述多功能刀44在多功能刀組件4與連接組件3可拆卸連接時伸入到連接組件3的中空孔中，多功能刀44兩側分別設有刀鋸齒441和刀刃442，多功能刀44的遠端部設置有一卡口443。

優選地，所述手電筒組件5的尾端螺紋連接到多功能刀組件4自由端，所述攻擊錘組件6螺紋連接在所述手電筒組件5的一端，攻擊錘組件6包括錘主體61和設置在所述錘主體61上的突出攻擊端62。

以上是對本發明的較佳實施進行了具體說明，但本發明創造并不限于所述實施例，熟悉本領域的技術人員在不違背本發明精神的前提下還可做出種種的等同變形或替換，這些等同的變形或替換均包含在本申請權利要求所限定的范圍內。
