本發明涉及一種加緊機構，特別是一種可調式檢具夾緊機構。

背景技術：

汽車沖壓件生產出來后都需要進行檢測，在測量前需要借助夾緊器將沖壓件固定在檢具上。

圖1為現有技術中夾緊器使用狀態的結構示意圖，如圖所示，夾緊器100固定安裝在底座200上，底座200通過螺釘安裝在底板300上，汽車沖壓件被固定在夾緊器100的夾緊頭與夾緊點支座500之間，由于夾緊點支座500高度不夠，需單獨增加輔助底座400，以滿足夾緊點支座500所需高度。由于底座200高度為固定數值，一種規格的夾緊器100僅能適用于一種檢具，因此夾緊器100的通用性較差。

技術實現要素：

本發明的目的是提供一種可調式檢具夾緊機構，以解決現有技術中的不足，它能實現高度和角度的調節，使夾緊機構適用于各種不同的檢具，有效提高其通用性。

本發明提供了一種可調式檢具夾緊機構，包括夾緊器和底座，還包括轉體、連接件和鋼棒，所述底座包括上底座和下底座，所述上底座可轉動地安裝在所述下底座上，所述上底座的上部設有沿水平方向設置的安裝孔，所述轉體插接固定在所述安裝孔內，所述連接件的下部與所述轉體的一端可轉動連接，所述夾緊器固定安裝在所述連接件的上部，所述轉體的另一端設有轉接套，所述轉接套沿豎直方向設置，所述轉接套的底部設有高度調節裝置，所述鋼棒插接在所述轉接套內并與所述高度調節裝置抵接。

前述的可調式檢具夾緊機構中，優選地，所述下底座上設有第一軸孔，所述第一軸孔的上方設有行程控制槽，所述行程控制槽為弧形結構，所述上底座的下部設有第二軸孔，所述第二軸孔的上方設有止轉銷安裝孔，所述止轉銷安裝孔內插接固定有止轉銷，所述止轉銷與所述行程控制槽相配合；還包括轉軸螺釘和螺母，所述轉軸螺釘貫穿于所述第一軸孔和所述第二軸孔并與所述螺母螺接。

前述的可調式檢具夾緊機構中，優選地，所述連接件的上部為板狀結構，下部為圓柱體結構，所述圓柱體結構上沿其軸向設有通孔，所述圓柱體結構的底部設有2個第一螺紋孔，所述第一螺紋孔垂直于所述通孔且與所述通孔連通，2個所述第一螺紋孔內均螺接有第一緊固螺釘。

前述的可調式檢具夾緊機構中，優選地，所述上底座的側面設有沿水平方向布置的調整縫，所述調整縫與所述安裝孔相連，所述上底座上設有垂直于所述調整縫的第二螺紋孔，所述第二螺紋孔內螺接有第二緊固螺釘。

前述的可調式檢具夾緊機構中，優選地，所述轉體上設有所述轉接套的一端設有沿豎直方向布置的轉接套安裝孔和沿水平方向布置的定位螺紋孔，所述定位螺紋孔與所述轉接套安裝孔連通，所述轉接套插接在所述轉接套安裝孔內，所述定位螺紋孔內安裝有第三緊固螺釘。

前述的可調式檢具夾緊機構中，優選地，所述高度調節裝置為高度調節螺釘，所述轉接套的底部設有沿豎直方向布置的第三螺紋孔，所述高度調節螺釘螺接在所述第三螺紋孔內。

與現有技術相比，本發明包括夾緊器和底座，還包括轉體、連接件和鋼棒，所述底座包括上底座和下底座，所述上底座可轉動地安裝在所述下底座上，所述上底座的上部設有沿水平方向設置的安裝孔，所述轉體插接固定在所述安裝孔內，所述連接件的下部與所述轉體的一端可轉動連接，所述夾緊器固定安裝在所述連接件的上部，所述轉體的另一端設有轉接套，所述轉接套沿豎直方向設置，所述轉接套的底部設有高度調節裝置，所述鋼棒插接在所述轉接套內并與所述高度調節裝置抵接。

在使用時，通過調整上底座與下底座之間的角度，可以實現對夾緊器工作角度的調節，使其能夠適用于不同角度的沖壓件的夾緊。轉體與上底座之間插接連接，轉體可以在上底座的安裝孔內轉動，可以實現以轉體的軸線為轉軸的角度調節，使本發明可以適用于型面形狀較復雜的沖壓件的夾緊。通過設置高度調節裝置可以實現對鋼棒高度的調節，使本發明無需借助輔助底座即可對于各種不同高度的沖壓件進行夾緊操作。本發明的適用范圍非常廣，通用性較高。此外，本發明便于操作，對操作者的操作水平沒有特殊要求。

附圖說明

圖1是現有技術中夾緊器使用狀態的結構示意圖；

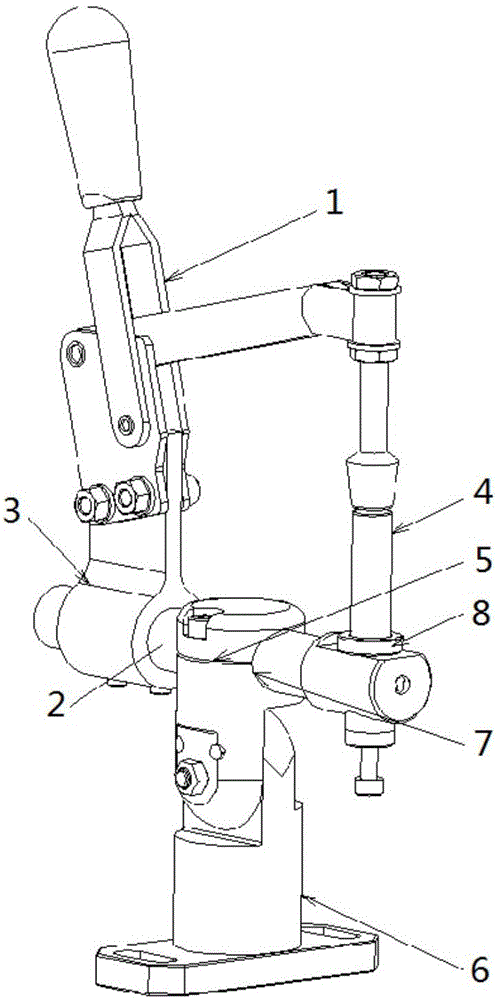

圖2是本發明的軸測圖；

圖3是本發明的爆炸圖。

附圖標記說明：

圖1中：100-夾緊器，200-底座，300-底板，400-輔助底座，500-夾緊點支座；

圖2和圖3中：1-夾緊器，2-轉體，3-連接件，4-鋼棒，5-上底座，6-下底座，7-安裝孔，8-轉接套，9-高度調節螺釘，10-第一軸孔，11-行程控制槽，12-第二軸孔，13-止轉銷安裝孔，14-止轉銷，15-轉軸螺釘，16-螺母，17-通孔，18-第一螺紋孔，19-第一緊固螺釘，20-調整縫，21-第二緊固螺釘，22-轉接套安裝孔，23-定位螺紋孔，24-第三緊固螺釘，25-第三螺紋孔。

具體實施方式

下面通過參考附圖描述的實施例是示例性的，僅用于解釋本發明，而不能解釋為對本發明的限制。

本發明的實施例：如圖1和圖2所述，一種可調式檢具夾緊機構，包括夾緊器1和底座，還包括轉體2、連接件3和鋼棒4，所述底座包括上底座5和下底座6，所述上底座5可轉動地安裝在所述下底座6上，所述上底座5的底部設有螺紋孔，可以通過螺栓固定在模具上，所述上底座5的上部設有沿水平方向設置的安裝孔7，所述轉體2插接固定在所述安裝孔7內，所述連接件3的下部與所述轉體2的一端可轉動連接，所述夾緊器1固定安裝在所述連接件3的上部，所述轉體2的另一端設有轉接套8，所述轉接套8沿豎直方向設置，所述轉接套8的底部設有高度調節裝置，所述鋼棒4插接在所述轉接套8內并與所述高度調節裝置抵接。

在具體使用過程中，根據待夾緊的沖壓件的高度和角度對可調式檢具夾緊機構進行調節，角度調節通過對兩個部位的調整來實現，一是調節上底座5與下底座6之間的角度。二是通過轉動轉體2實現角度調節。高度調節通過調整高度調節裝置的高度從而實現對鋼棒4位置的調節，使其能夠適用于不同高度的沖壓件。高度調節裝置可采用氣缸、液壓缸或是螺桿機構。本實施例中優選方案為，所述高度調節裝置為高度調節螺釘9，所述轉接套8的底部設有沿豎直方向布置的第三螺紋孔25，所述高度調節螺釘9螺接在所述第三螺紋孔25內。

具體地，如圖2所示，所述下底座6上設有第一軸孔10，所述第一軸孔10的上方設有行程控制槽11，所述行程控制槽11為弧形結構，所述行程控制槽11與所述第一軸孔10同心，所述上底座5的下部設有第二軸孔12，所述第二軸孔12的上方設有止轉銷安裝孔13，所述止轉銷安裝孔13內插接固定有止轉銷14，所述止轉銷14與所述行程控制槽11滑動配合；還包括轉軸螺釘15和螺母16，所述轉軸螺釘15貫穿于所述第一軸孔10和所述第二軸孔12并與所述螺母16螺接；所述下底座6的上端和所述上底座5的下端均為半圓形結構。

所述連接件3的上部為板狀結構，下部為圓柱體結構，所述圓柱體結構上沿其軸向設有通孔17，所述圓柱體結構的底部設有2個第一螺紋孔18，所述第一螺紋孔18垂直于所述通孔17且與所述通孔17連通，2個所述第一螺紋孔18內均螺接有第一緊固螺釘19。采用該結構便于所述連接件3的安裝，直接將所述連接件3插接在所述轉體2上，并通過第一緊固螺釘19擰緊即可，便于快速安裝和拆卸。

為了便于轉體2的安裝、拆卸和固定，優選地，所述上底座5的側面設有沿水平方向布置的調整縫20，所述調整縫20與所述安裝孔7相連，所述調節縫20沿水平方向布置，所述上底座5上設有垂直于所述調整縫20的第二螺紋孔，所述第二螺紋孔內螺接有第二緊固螺釘21。在所述第二螺釘21扭緊之前，所述安裝孔7的直徑大于所述轉體2的直徑，便于所述轉體2的安裝、拆卸和角度調整，扭緊所述第二螺釘21即可將所述轉體2固定在所述安裝孔7內。

進一步，所述轉體2上設有所述轉接套8的一端設有沿豎直方向布置的轉接套安裝孔22和沿水平方向布置的定位螺紋孔23，所述定位螺紋孔23與所述轉接套安裝孔22連通，所述轉接套8插接在所述轉接套安裝孔22內，所述定位螺紋孔23內安裝有第三緊固螺釘24。所述第三緊固螺釘24用于定位所述轉接套8，防止轉接套8產生縱向位移，影響正常使用。所述轉接套8的設置起到為鋼棒4導向的作用，并結合高度調節裝置實現鋼棒4的高度調節。

以上依據圖式所示的實施例詳細說明了本發明的構造、特征及作用效果，以上所述僅為本發明的較佳實施例，但本發明不以圖面所示限定實施范圍，凡是依照本發明的構想所作的改變，或修改為等同變化的等效實施例，仍未超出說明書與圖示所涵蓋的精神時，均應在本發明的保護范圍內。
