本實用新型涉及一種固定裝置，具體涉及一種平面固定結構件。

背景技術：

射釘槍又稱射釘器，由于外形和原理都與手槍相似，故常稱為射釘槍。它是利用發射空包彈產生的火藥燃氣作為動力，將射釘打入建筑體的工具。射釘槍使用的子彈便稱為射釘彈，射釘彈屬于非軍用子彈，但因內含火藥，殺傷力大而被限制使用，“射釘彈”在裝修界廣受青睞雖然是屬于危險的工具限制使用在生活中使用量非但是是一種易得的子彈，射釘彈和射釘槍配套使用，是一種裝修用工具，現有技術中，傳統的射釘彈在結構設計上，用于裝藥的內套與用于連接固定射釘?shù)倪B接體之間是可以進行拆卸的，內套能夠取出，這樣在使用過程中，內套內的擊發藥和發射藥得不到良好的保護，較為危險，存在較大的安全隱患。

技術實現要素：

本實用新型的目的在于提供一種安全性能高，操作便捷的平面固定結構件。

為實現上述目的，本實用新型提供如下技術方案：

一種平面固定結構件，包括連接體，連接體上部連接射釘，射釘端部連接固定壓片，連接體內鑲嵌有內套，內套的一端為發射藥孔，另一端為擊發端，發射藥孔內設有發射藥，發射藥孔的底部設有擊發藥孔，擊發藥孔內設有擊發藥。

作為上述技術的進一步改進，所述連接體和內套為固定連接。

與現有技術相比，本實用新型的有益效果是：擊發藥和發射藥所處的內套是固定鑲嵌在連接體里面的，內套無法取出不可進行拆卸，能夠?qū)舭l(fā)藥和發射藥起到更好的保護作用，具有更好的安全性能，射釘端部連接固定壓片，在室內裝修時可用于固定吸頂燈燈具、暖器片等，是固定在墻面或墻頂?shù)妮p型平面結構，承重可達50KG，能夠減小部件之間的剛性接觸，起到保護作用，主要用于固定平面，通過將傳統的分體式結構改為一體式結構，能夠?qū)崿F(xiàn)一次性完成安裝的目的，大大提高了工作效率。

附圖說明

圖1為本實用新型的結構示意圖；

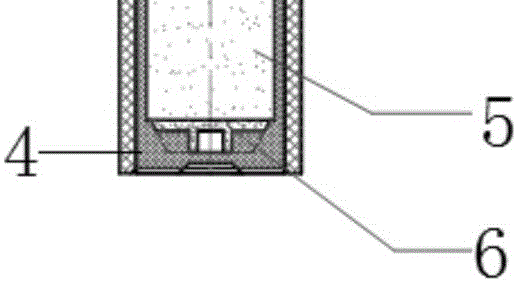

圖2為本實用新型的局部放大圖。

圖中：1-連接體、2-射釘、3-固定壓片、4-內套、5-發射藥孔、6-擊發藥孔。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

一種平面固定結構件，包括連接體1，連接體1上部連接射釘2，射釘2端部連接固定壓片3，在室內裝修時可用于固定吸頂燈燈具、暖器片等，是固定在墻面或墻頂?shù)妮p型平面結構，承重可達50KG，固定壓片3能夠?qū)崿F(xiàn)緩沖作用，減小部件之間的剛性接觸，起到保護作用，連接體1內鑲嵌有內套4，連接體1和內套4為固定連接，不可拆卸，能夠?qū)舭l(fā)藥和發射藥進行良好的保護，提高安全性能，內套4的一端為發射藥孔5，另一端為擊發端，發射藥孔5內設有發射藥，發射藥孔5的底部設有擊發藥孔6，擊發藥孔6內設有擊發藥。

本實用新型工作時，擊發藥和發射藥所處的內套4是固定鑲嵌在連接體1里面的，內套4無法取出不可進行拆卸，能夠?qū)舭l(fā)藥和發射藥起到更好的保護作用，具有更好的安全性能，射釘2端部連接固定壓片3，在室內裝修時可用于固定吸頂燈燈具、暖器片等，是固定在墻面或墻頂?shù)妮p型平面結構，承重可達50KG，使用時，將裝配好的連接體1放入射釘器釘管套內，壓縮一定距離后，射釘器內的擊針釋放，擊針在擊發簧的作用下高速運動，擊針的尖狀頭部撞擊內套上的擊發藥孔6，且穿過擊發藥孔6后擊針穿入擊發藥中撞擊產生爆炸，并且引燃發射藥，使其在封閉環境內爆炸，在爆炸力的驅動下射釘射入建筑基體之中，從而達到施工的目的，本實用新型主要用于固定平面，通過將傳統的分體式結構改為一體式結構，能夠?qū)崿F(xiàn)一次性完成安裝的目的，大大提高了工作效率。

以上所述僅為本實用新型較佳的實施例，并非因此限制本實用新型的實施方式及保護范圍，對于本領域技術人員而言，應當能夠意識到凡運用本實用新型說明書及圖示內容作出的等同替換和顯而易見的變化所得到的方案，均應當包含在本實用新型的保護范圍內。
