本實用新型涉及桿狀材料加工設備技術領域，更具體地說，涉及一種定位卡扣，用于與桿件定位安裝。

背景技術：

目前，桿狀材料加工加工技術領域內，比如木桿中，往往粗加工完成后，材料會存在一定的尺寸偏差，這對需要固定在桿上的塑膠件如何有效固定是個技術難題。

現有的產品中經常采用如下的技術方案，工件在夾具中正確定位后，由夾緊裝置將工件夾緊。首先，夾緊裝置的組成有：動力裝置：產生夾緊動力的裝置；夾緊元件：直接用于夾緊工件的元件；中間傳力機構：將原動力以一定的大小和方向傳遞給夾緊元件的機構。其次，對夾緊裝置的要求：夾緊過程不得破壞工件在夾具中占有的定位位置；夾緊力要適當，既要保證工件在加工過程中定位的穩定性，又要防止因夾緊力過大損傷工件表面或使工件產生過大的夾緊變形；操作安全、省力；結構應盡量簡單，便于制造，便于維修。

發明人發現現有的工件夾緊機構大多存在以下技術問題：

夾緊結構本身結構復雜，包含多個功能部件，加工維修都不方便，相應的也就產生了使用成本高的問題，此外這類的夾緊結構需要進行相對較多的調整操作，使用時也給用戶造成一定不便。

其次，如采用較為簡易的夾緊結構，夾緊結構本身由于自身結構的局限性只能對特定尺寸大小的桿工件進行加緊，無法適應多種不同的尺寸差異，依然給用戶帶來了一定的不便。

綜上所述，如何有效地解決定位夾緊桿的結構使用不便等的技術問題，是目前本領域技術人員急需解決的問題。

技術實現要素：

有鑒于此，本實用新型的目的在于提供一種定位卡扣，用于與桿件定位安裝，該定位卡扣的結構設計可以有效地解決定位夾緊桿的結構使用不便等的技術問題。

為了達到上述目的，本實用新型提供如下技術方案：

一種定位卡扣，用于與桿件定位安裝，包括用于套設于桿件外周的中空的外框，所述外框內設置有能夠將所述桿件外周頂緊于所述外框內周定位的彈性壓緊結構。

優選的，上述定位卡扣中，外框相對的兩側側壁上均設置有供所述桿件穿過的插孔，所述彈性壓緊結構設置于所述外框內兩個所述插孔中間的位置。

優選的，上述定位卡扣中，所述彈性壓緊結構包括用于頂緊桿件的壓片和與所述壓片固定連接的彈性連接臂，所述彈性連接臂與所述外框固定一體。

優選的，上述定位卡扣中，所述彈性連臂的兩端分別于所述外框固定一體，所述壓片固定設置于所述彈性連接臂的中段位置。

優選的，上述定位卡扣中，所述彈性連接臂與所述壓片與所述外框一體注塑固定連接。

優選的，上述定位卡扣中，所述外框與所述彈性壓緊結構相對的一面并排設置有兩個注塑工藝孔。

優選的，上述定位卡扣中，外框的底部固定設置有用于掛裝其他裝置的掛鉤結構。

優選的，上述定位卡扣中，所述外框的內壁貼合固定有橡膠片結構。

本實用新型提供的定位卡扣，用于與桿件定位安裝，包括用于套設于桿件外周的中空的外框，所述外框內設置有能夠將所述桿件外周頂緊于所述外框內周定位的彈性壓緊結構。本實用新型提出的定位卡扣，設置中空外框套設于桿件外周，并且在外框內設置彈性壓緊結構，通過其本身具有的彈性，將桿件頂緊于外框的內周實現夾緊；彈性壓緊結構本身具有彈性，在桿件插入后，彈性壓緊結構產生彈性形變，會形變對桿件施加壓力使桿件頂緊于定位卡扣內；針對尺寸不同的桿件時，對于尺寸偏大的桿件，彈性壓緊結構形 變較大，但因為彈性壓緊結構壁厚薄提供的夾緊力不會明顯增大，即可有效夾緊體積和質量都較大的桿件，對于尺寸偏小的桿件，彈性壓緊結構提供的壓力也可有效夾緊桿件。綜上所述，本實用新型提供的技術方案有效地解決了定位夾緊桿的結構使用不便等的技術問題。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

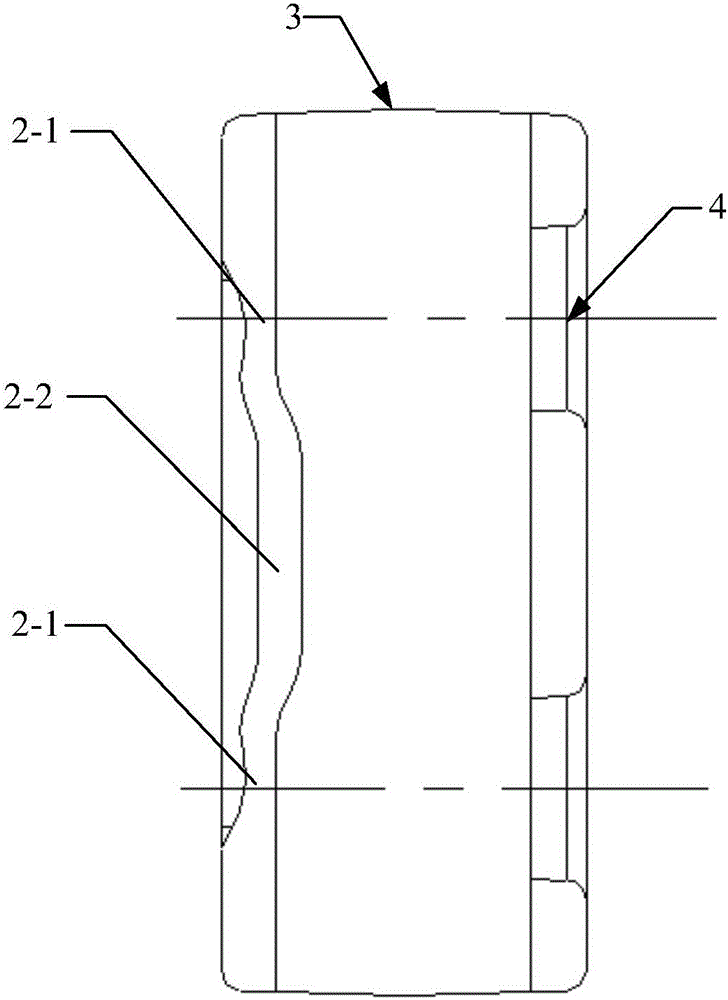

圖1為本實用新型實施例提供的定位卡扣的側視結構示意圖；

圖2為本實用新型實施例提供的定位卡扣的俯視結構示意圖。

附圖中標記如下：

外框1、彈性壓緊結構2、彈性連接臂2-1、壓片2-2、插孔3、注塑工藝孔4。

具體實施方式

本實用新型實施例公開了一種定位卡扣，以解決定位夾緊桿的結構使用不便等的技術問題。

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1、圖2，圖1為本實用新型實施例提供的定位卡扣的側視結構示意圖；圖2為本實用新型實施例提供的定位卡扣的俯視結構示意圖。

本實用新型提供的定位卡扣，用于與桿件定位安裝，包括用于套設于桿件外周的中空的外框，所述外框內設置有能夠將所述桿件外周頂緊于所述外框內周定位的彈性壓緊結構。

其中需要說明的是，此處所提及的定位卡扣主要指的是塑料卡扣件，而夾緊的桿件主要是指木桿，當然也可應用于竹制或塑料材質的桿件。中空外框供桿件穿過，所以在其相對的兩側優選設置有插孔。

本實用新型提出的定位卡扣，設置中空外框套設于桿件外周，并且在外框內設置彈性壓緊結構，通過其本身具有的彈性，將桿件頂緊于外框的內周實現夾緊；彈性壓緊結構本身具有彈性，在桿件插入后，彈性壓緊結構產生彈性形變，會形變對桿件施加壓力使桿件頂緊于定位卡扣內；針對尺寸不同的桿件時，對于尺寸偏大的桿件，彈性壓緊結構形變較大，提供的夾緊力也較大，可以有效夾緊體積和質量都較大的桿件，對于尺寸偏小的桿件，彈性壓緊結構提供不大的壓力即可有效夾緊桿件。綜上所述，本實用新型提供的技術方案有效地解決了定位夾緊桿的結構使用不便等的技術問題。

為進一步優化上述技術方案，在上述實施例的基礎上優選的，上述定位卡扣中，外框相對的兩側側壁上均設置有供所述桿件穿過的插孔，所述彈性壓緊結構設置于所述外框內兩個所述插孔中間的位置。

將彈性壓緊結構設置于兩個插孔中間的位置，有助于平衡桿件的平衡位置，令其夾緊的桿件更加穩固，此外為了適應各種不同尺寸的桿件，此處插孔的尺寸可設置的盡可能較大，或者優選的，也可設置多組相對的大小不同的插孔以便更加適應大小不同的桿件。

為進一步優化上述技術方案，在上述實施例的基礎上優選的，上述定位卡扣中，所述彈性壓緊結構包括用于頂緊桿件的壓片和與所述壓片固定連接的彈性連接臂，所述彈性連接臂與所述外框固定一體。

本實施例提供的技術方案，采用彈性連接臂和壓片配合設置的技術方案，壓片頂緊桿件，彈性連接臂提供彈性執行夾緊，此結構簡單實用壓緊效果好。

為進一步優化上述技術方案，在上述實施例的基礎上優選的，上述定位卡扣中，所述彈性連臂的兩端分別于所述外框固定一體，所述壓片固定設置于所述彈性連接臂的中段位置。

本實施例提供的技術方案將壓片固定于連接臂中間，而其兩端均與外框固定，這種結構更加牢固，彈性連接臂不易出現疲勞或者斷裂情況。

為進一步優化上述技術方案，在上述實施例的基礎上優選的，上述定位卡扣中，所述彈性連接臂與所述壓片與所述外框一體注塑固定連接。

彈性連接臂、壓片與外框一體注塑的方式加工完成，三者通過這種方式連接固定，固定牢固，并且加工相對簡單，免除了加工分體部件再安裝的工序，節約了產品成本。

為進一步優化上述技術方案，在上述實施例的基礎上優選的，上述定位卡扣中，所述外框與所述彈性壓緊結構相對的一面并排設置有兩個注塑工藝孔。本實施例僅針對采用注塑工藝生產的塑料質地的外框，該注塑工藝孔作用為對模具滑塊的支撐，使在合模時滑塊不被上模頂偏而造成塑料件變形。

為進一步優化上述技術方案，在上述實施例的基礎上優選的，上述定位卡扣中，外框的底部固定設置有用于掛裝其他裝置的掛鉤結構。

為進一步優化上述技術方案，在上述實施例的基礎上優選的，上述定位卡扣中，所述外框的內壁貼合固定有橡膠片結構。橡膠片結構的設置具有防滑并增加彈性的效果，有效防止桿件表面被硬質的壓片劃傷，并且提供較大的摩擦力，防止桿件在定位卡扣內打滑。

本說明書中各個實施例采用遞進的方式描述，每個實施例重點說明的都是與其他實施例的不同之處，各個實施例之間相同相似部分互相參見即可。

對所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
