本實用新型涉及一種特種智能工程搶險救災車。

背景技術：
：

隨著社會經濟的發展，我國搶險救援理念的也在不斷革新。搶險救援主要任務是迅速處置險情、搜索生還人員并處理可能出現的各種危險，在危險發生后應立刻展開搜索和救援工作，而在搜索之前必須要進行正確的判斷和設定，這樣才能盡可能的提供良好的搜索和救援環境，并出動合適的工程搶險機械，提高營救效率，但是現有的設備都有它的自身的弱點，基本上都是專用設備，適用面太窄，這造成一次救援需要多種設備。更重要的是，現有設備對于救援人員的保護嚴重不足，經常造成救援人員的死傷。可見現有的搶險設備顯然不能滿足全方面的要求。

另外，現在的工程機械，例如挖掘機、推土機、起重機等基本上都是一種機械設備完成一種作業，適用面非常窄。現階段的工程機械要求操作人員具有非常好的機械操作經驗，但是效率也非常低。現在市場上并沒有一種可以完成多種工程作業任務的一體化工程機械。

技術實現要素：
：

本實用新型的目的就是針對現有技術存在的上述缺點，提供了一種特種智能工程搶險救災車，它結構設計合理，適用面廣，智能化程度高，對救援人員進行了充分的保護，能夠在工程施工完成多種作業任務，解決了現有技術中存在的問題。

本實用新型為解決上述技術問題所采用的技術方案是：

一種特種智能工程搶險救災車，包括行走機構和動力機構，在行走機構頂部設有一旋轉臺，在旋轉臺上設有操控防護倉，操控防護倉后側設有倉門，前側設有透明窗，在操作防護倉內設有一與動力機構相連的操控臺，在操控防護倉外的旋轉臺上設有若干與操控臺相連的機械臂，在每個機械臂前端均設有一機械手，機械臂、機械手、旋轉臺分別與操控臺相連。

優選的，所述動力機構包括一發動機和發動機提供動力的一液壓站，發動機和液壓站分別與操控臺相連，所述操控防護倉為密閉防輻射倉體，操控防護倉內還設有自動供氧器和空氣調節器。

優選的，所述操控臺內設有無線傳輸模塊，操控臺通過無線傳輸模塊與后臺控制終端相連。

優選的，所述透明窗為鋼化玻璃窗，鋼化玻璃窗外設有可開啟或關閉的防輻射罩。

優選的，所述操控防護倉頂部設有若干攝像頭，每個機械臂前端上下各設有一攝像頭，各攝像頭分別與操控臺相連，操控臺上設有攝像頭顯示屏。

優選的，所述攝像頭為具有紅外成像功能的高清廣角攝像頭，每個攝像頭外分別設有一鋼化玻璃罩。

優選的，所述操控臺上設有駕駛工作臺和機械手臂操控臺，機械手臂操控臺上設有操控機械手的數據手套操控系統或操作桿式操控系統。

優選的，所述機械手包括通過四聯桿與機械臂連接的連接基體，在四聯桿和機械臂前端之間設有前臂油缸，連接基體上設有導軌，在連接基體的兩側分別設有設置在導軌內的指節基體，兩指節基體之間設有一連接油缸，各指節基 體上至少設有一液壓手指。

優選的，所述液壓手指包括一與指節基體連接的第一指關節，第一指關節上設有一與指節基體相連的第一指關節油缸，在第一指關節末端連接第二指關節，第二指關節上設有一與第一指關節相連的第二指關節油缸。

優選的，所述第二指關節油缸和第二指關節油缸的供油管道隱藏設在第一指關節內。

與現有技術相比，本實用新型的優點是：結構設計合理，操控防護倉下設有旋轉臺，能夠滿足操控防護倉360°旋轉的要求，作業靈活度非常好；適用面廣，能夠用于地震、火災、核輻射等場所，采用機械手作為作業媒介，能夠輕易完成支撐、挖掘或抓取的作業，非常靈活且適用面廣；智能化程度高，采用數據手套操控系統或操作桿式操控系統作為控制系統，對于機械手的控制精度高，結合攝像頭的輔助，能夠非常精確的完成各項任務；使用人員安全程度高，操控臺設有無線傳輸模塊，在極度危險的場合，可以采用后臺控制終端遠程控制的方式進行控制，在危險程度不太高的場合，結合操控防護倉外設置的防輻射罩，救援人員可在操控防護倉內根據具有紅外成像功能的高清廣角攝像頭傳回的圖像進行精確操作，并通過無線傳輸模塊把現場情況實時傳輸?shù)胶笈_(tái)控制終端；能夠在工程施工完成多種作業任務，本實用新型可以實現挖掘機、推土機、起重機等多種工程機械的作用，且工作效率更高。

附圖說明：

圖1為本實用新型的結構示意圖。

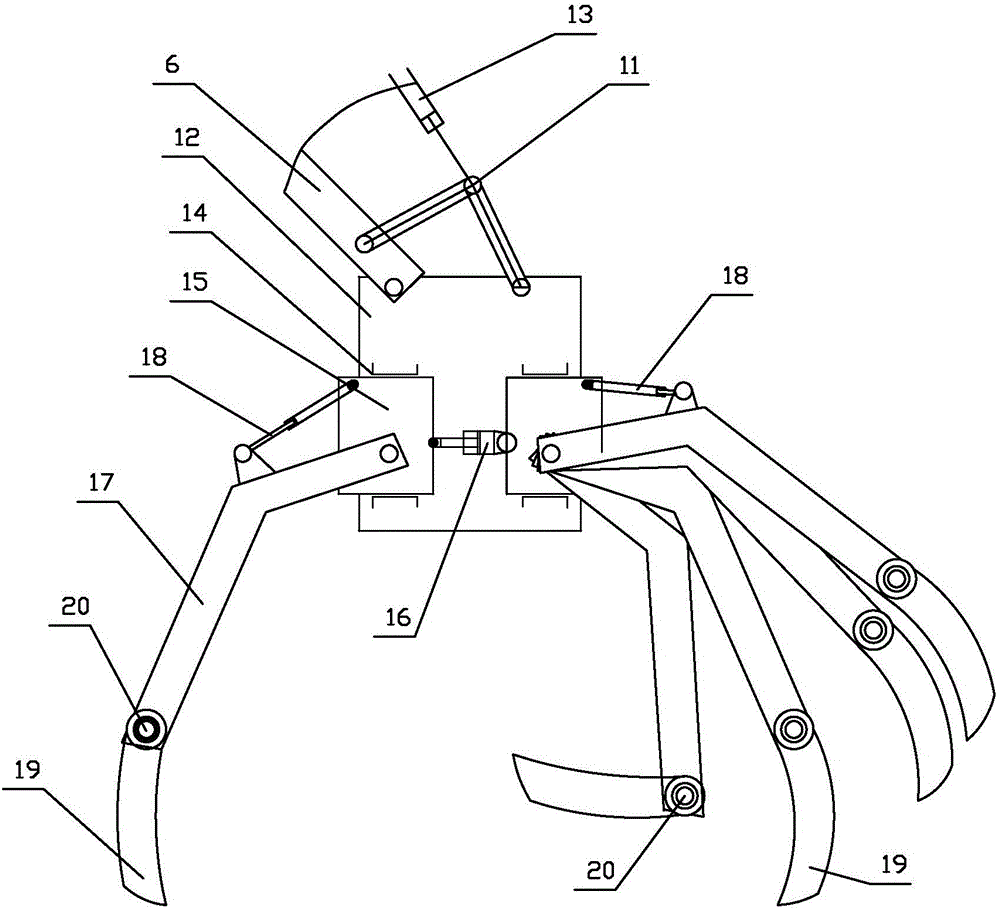

圖2為機械手的結構示意圖。

圖中，1、行走機構，2、旋轉臺，3、倉門，4、透明窗，5、操控臺，6、機械臂，7、機械手，8、自動供氧器，9、空氣調節器，10、防輻射罩，11、攝 像頭，12、連接基體，13、前臂油缸，14、導軌，15、指節基體，16、連接油缸，17、第一指關節，18、第一指關節油缸，19、第二指關節，20、第二指關節油缸,21、操控防護倉。

具體實施方式：

為能清楚說明本方案的技術特點，下面通過具體實施方式，并結合其附圖，對本實用新型進行詳細闡述。

如圖1-2所示，一種特種智能工程搶險救災車，包括行走機構1和動力機構，在行走機構1頂部設有一旋轉臺2，在旋轉臺2上設有操控防護倉21，操控防護倉21后側設有倉門3，前側設有透明窗4，在操作防護倉內設有一與動力機構相連的操控臺5，在操控防護倉21外的旋轉臺2上設有若干與操控臺相連的機械臂6，在每個機械臂6前端均設有一機械手7，機械臂6、機械手7、旋轉臺2分別與操控臺5相連。動力機構可以采用履帶式或者輪胎式。可以針對作業環境等要求進行選擇。

所述動力機構包括一發動機和發動機提供動力的一液壓站，發動機和液壓站分別與操控臺5相連，所述操控防護倉21為密閉防輻射倉體，操控防護倉內還設有自動供氧器8和空氣調節器9。液壓站可以提供液壓動力。液壓有如下特點：液壓傳動的各種元件，可以根據需要方便、靈活地來布置；重量輕、體積小、運動慣性小、反應速度快；操縱控制方便，可實現大范圍的無級調速(調速范圍達2000：1)；可自動實現過載保護；一般采用礦物油作為工作介質，相對運動面可自行潤滑，使用壽命長；很容易實現直線運動；很容易實現機器的自動化，當采用電液聯合控制后，不僅可實現更高程度的自動控制過程，而且可以實現遙控；相對電能，安全性更好。本裝置在一些嚴苛的工作條件下，比如爆炸現場、火災現場、核泄漏現場，此時操控防護倉21需要密封工作，設置 自動供氧器8可以滿足操控防護倉21內工作人員1.5h-3h的有氧需求。空氣調節器8能夠使操控防護倉21內盡可能的提供舒適的工作環境，保證工作效率和精度。

所述操控臺5內設有無線傳輸模塊，操控臺5通過無線傳輸模塊與后臺控制終端相連。在極度危險的場合，可以采用后臺控制終端遠程控制的方式進行控制，在危險程度不太高的場合，結合操控防護倉21外設置的防輻射罩，救援人員可在操控防護倉21內根據紅外成像功能的高清廣角攝像頭11傳回的圖像進行精確操作，并通過無線傳輸模塊把現場情況實時傳輸?shù)胶笈_(tái)控制終端。

所述透明窗4為鋼化玻璃窗，鋼化玻璃窗外設有可開啟或關閉的防輻射罩10。鋼化玻璃窗能夠防火防爆，更能適應嚴苛的環境。防輻射罩10內含有鉛等可以防輻射的材料，在必要時把防輻射罩10置于透明窗4外起到防輻射保護作用。鋼化玻璃能防火防爆，使用的環境較于普通透明窗可以更加苛刻。設有防輻射罩10能夠保護處在操控防護倉21內的救援人員在核泄漏現場等極度危險場合的安全，而且結合攝像頭11，能夠在肉眼無法觀察機械手7和外部環境的情況下，保證操作的精度和準確度。

所述操控防護倉21頂部設有若干攝像頭11，所述每個機械臂6前端上下各設有一攝像頭11，各攝像頭11分別與操控臺5相連，操控臺5上設有攝像頭11顯示屏。在操控防護倉21頂部設有若干攝像頭能夠保證救援人員在操控防護倉21內能夠無死角的觀察到四周的情況，機械臂6前端上下各設有一攝像頭能夠保證機械手7操作時的精度，并能看到機械手四周的情況。

所述攝像頭11為具有紅外成像功能的高清廣角攝像頭，每個攝像頭11外分別設有一鋼化玻璃罩。鋼化玻璃罩對攝像頭11起到很好的保護作用。外設有鋼化玻璃罩具有紅外成像功能的攝像頭適用于在嚴苛環境，比如核泄漏場合， 此時需要防輻射罩放下，救援人員無法用肉感觀察外部情況，智能借助攝像頭。另外，在晚上或者是在有濃煙、濃霧等狀況時，紅外成像功能的攝像頭能夠提供一個較為完備的外部影像，幫助救援人員更好的掌握外部情況。

所述操控臺5上設有駕駛工作臺和機械手臂操控臺，機械手臂操控臺上設有操控機械手7的數據手套操控系統或操作桿式操控系統。設置兩個操作臺，可以一人進行搶險救災車駕駛、另一人操作機械手臂，這樣可以提高工作效率和工作質量。利用數據手套操控系統操作機械手7能夠大大提高機械手7的靈活度；利用操作桿式操控系統控制機械手造價較低，并能夠滿足大部分場所的需要。

所述機械手7包括通過四聯桿8與機械臂6連接的連接基體12，在四聯桿8和機械臂6前端之間設有前臂油缸13，連接基體12上設有導軌14，在連接基體12的兩側分別設有設置在導軌14內的指節基體15，兩指節基體15之間設有一連接油缸16，各指節基體15上至少設有一液壓手指。所述液壓手指包括一與指節基體15連接的第一指關節17，第一指關節17上設有一與指節基體15相連的第一指關節油缸18，在第一指關節末端連接第二指關節19，第二指關節19上設有一與第一指關節17相連的第二指關節油缸20。機械手7采用仿生機械手的結構。人的上肢具有較高的操作性、靈活性和適應性，腕關節有3個自由度，以確定手心的姿態。手由肩、肘、腕確定位置和姿態后,為了掌握物體作各種精巧、復雜的動作,還要靠多關節的五指和柔軟的手掌。手指由26塊骨骼構成20個自由度，因此手指可作各種精巧操作。在這么多自由度的協調配合下，肌肉在瞬間運動下可發出很大的力量，最大出力與自重之比遠較人類制造的任何機器都高得多。肌肉的控制機構具有多重自動控制機構和安全機構，從腦部來的指令可以到達手的各個部分。從工程技術上實現這樣的機能特征和信息處理系 統是很困難的。本實用新型采用的機械手的“手腕”即機械臂和“手掌”即連接基體之間設有前臂油缸13，操作靈活，基本實現人手腕的功能。相較于人的手指，液壓手指包括兩個指節，兩個指節都可以用指關節油缸進行操作。本實用新型中的機械手若采用完全的仿生機械手結構，即在一指節基體15設一個手指，即拇指，另一個指節基體15上設置四個手指，即食指、中指、無名指、小指。此種結構能夠完成非常多的操作，例如，可以用做人手的功能外延，大幅度的提高承重力，完成拾取和抓取工作；若把四個手指并起，即食指、中指、無名指、小指并起，能夠當做挖掘機使用；另外，可以把所有手指平齊，利用機械臂，作為起重設備使用。由于第二指關節19和操作對象接觸最為頻繁，可能會損壞，本實用新型采用的結構，指關節的更換較為簡易。而且可以把機械手的第二指關節19換為具有鉆探功能的鉆頭等具有各種其他功能的液壓驅動部件，便于進行不同的操作。

所述第二指關節油缸20和第二指關節油缸的供油管道隱藏設在第一指關節17內。隱藏式的布局，利于機械手7操作的靈活性和本身結構的可靠性。

使用時，由于設有履帶式或者輪胎式行走機構，能夠盡快的把本裝置行駛到需要的搶險場所。然后操作機械臂把機械手7伸到需要作業的具體部位。根據肉眼得到的信息和攝像頭11反饋的信息，機械手7完成具體操作。在核泄漏或者化學物質污染場合，此時需要把防輻射罩10放下，此時救援人員無法用肉感觀察外側，需借助攝像頭11。若是在晚上或者是在有濃煙、濃霧等狀況時，攝像頭11具有紅外成像功能，能夠?yàn)椴倏嘏_(tái)提供一個較為完備的外部影像，幫助救援人員更好的掌握外部情況和進行精確操作，此外輔助設備自動供氧器8可以滿足操控防護倉21內工作人員1.5h-3h的有氧需求。空氣調節器8能夠使操控防護倉21內盡可能的提供舒適的工作環境，保證工作效率和工作質量。

若使用在工程施工中，依靠機械手的變換，能夠?qū)崿F(xiàn)多種功能。此種結構能夠完成非常多的操作，例如，設置兩個機械臂，可以用做人雙手的功能外延，大幅度的提高承重力，完成搬運工作；若把四個手指并起，即食指、中指、無名指、小指并起，能夠當做挖掘機使用；可以把所有手指平齊，利用機械臂，作為起重設備使用。而且可以把機械手的第二指關節19換為具有鉆探功能的鉆頭等具有各種其他功能的液壓驅動部件，便于在工程領域進行不同的施工作業。總之，本實用新型在工程施工中可以完成非常多的施工操作，本實用新型一種機械能夠完成的工程作業任務涵蓋了現階段大多數工程機械的作用，適于在工程領域推廣應用。
