本實用新型涉及一種門鎖，尤其是一種冰激凌自動售賣機的開門鎖。

背景技術：

目前市面上冰激凌的制作都是手工制作，局限型非常多如：占用人工比較多、生產效率比較低下、產品一致性差等等。因此開發了一種自動化現場制作冰激凌售賣的設備，針對目前市場上常見的三種類型的冰激凌。

由于現有技術中的門鎖均通過鎖芯件與限位板連接，從而通過鎖芯件帶動限位板轉動，將限位板橫向設立在箱體門框后部達到鎖門，其結構當人在不清楚是否鎖門的情況下進行拉門時，容易對門鎖的結構造成松弛，從而影響結構的緊湊性，降低了使用壽命，長時間的使用會發生門鎖完全損壞從而導致不能上鎖，而冰激凌自動售賣機的箱體門長時間不上鎖，門處于打開狀態下會進入大量灰塵和其他有害氣體，導致對冰激凌制造過程的原料造成很大的影響，進一步降低了使用效果和實用性。

有鑒于常見的先前技術有上述缺點，實用新型人針對前述缺點研究改進之道，終于有本實用新型的產生。

技術實現要素：

本實用新型的目的是為了解決上述技術的不足而設計的一種提高使用效果和實用性能的冰激凌自動售賣機的開門鎖。

本實用新型所設計的冰激凌自動售賣機的開門鎖，包括固定在冰激凌自動售賣機的門部邊側部且截面呈L型狀的鎖架，其特征在于：所述鎖架上設有與冰激凌自動售賣機箱體門框上的鎖鉤位置對應的通孔，所述具有通孔的鎖架一側板上疊加有鎖扣板，并且鎖扣板上設有與通孔位置對應的鎖孔，所述鎖架另一側板的端部向外側延伸有固定板，該鎖扣板側邊部固定有平移板，該固定板固定有供平移板和鎖扣板同時作上下平移的鎖芯組件，并且鎖芯組件與平移板活動式卡接。

進一步，所述鎖芯組件包括鎖芯架、鎖芯件、偏心轉動板和轉動輪，該鎖芯架固定于固定板上，該鎖芯架的中部具有凹陷部，該鎖芯件通過螺栓連接于凹陷部內部，且鎖芯件的轉動部貫穿鎖芯架的凹陷部與偏心轉動板固定，該轉動輪套于偏心轉動板的偏心軸上，該平移板固定于鎖扣板側部，該平移板的一側設有嵌槽，并且平移板的一側貫穿鎖架的另一側板后該嵌槽套卡于轉動輪上。

進一步，所述平移板的一側貫穿鎖架的另一側板后該嵌槽套卡于轉動輪上，其具體套卡結構為：所述轉動輪的外圓周側面上設有卡槽，該平移板的嵌槽兩側部卡入于卡槽內。

進一步，所述卡槽的截面形狀呈三角狀。

進一步，所述鎖芯件的外側面固定有鎖芯蓋板。

本實用新型所設計的冰激凌自動售賣機的開門鎖，其結構較為緊湊，縱使當人在不清楚是否鎖門的情況下進行拉門時，其門鎖的結構也不會出現松弛的現象，使用壽命較長，進一步提高了使用效果和實用性，當人不用鑰匙的情況下門鎖不會開啟的作用，解決了因門鎖損壞而箱體門長時間開啟而進入灰塵和有害氣體的問題。

附圖說明

圖1是實施例1的整體結構示意圖；

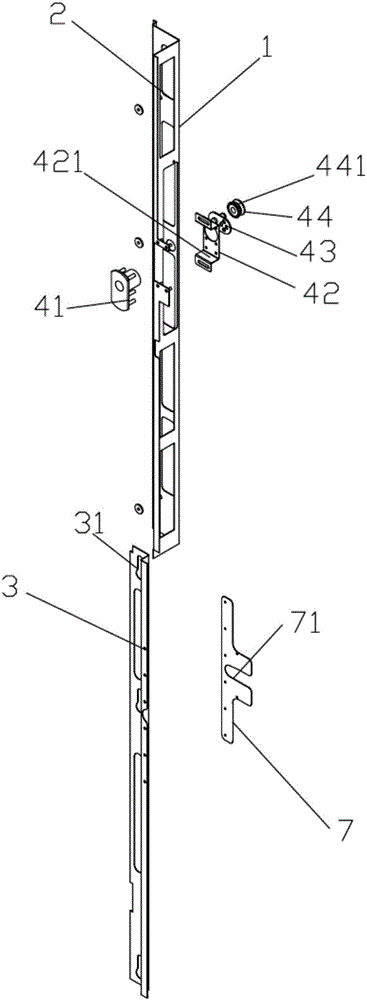

圖2是實施例1的爆炸視圖。

圖中：鎖架1、通孔2、鎖扣板3、鎖孔31、鎖芯組件4、鎖芯件41、鎖芯架42、凹陷部421、偏心轉動板43、轉動輪44、卡槽441、鎖芯蓋板5、固定板6、平移板7、嵌槽71。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

實施例1：

如圖1和圖2所示，本實施例所描述的冰激凌自動售賣機的開門鎖，包括固定在冰激凌自動售賣機的門部邊側部且截面呈L型狀的鎖架1，其特征在于：所述鎖架1上設有與冰激凌自動售賣機箱體門框上的鎖鉤位置對應的通孔2，所述具有通孔2的鎖架1一側板上疊加有鎖扣板3，并且鎖扣板3上設有與通孔2位置對應的鎖孔31，所述鎖架1另一側板的端部向外側延伸有固定板6，該鎖扣板3側邊部固定有平移板7，該固定板6固定有供平移板7和鎖扣板3同時作上下平移的鎖芯組件4，并且鎖芯組件4與平移板7活動式卡接，將門關閉時鎖鉤插入鎖孔31后，達到鎖鉤的鉤部勾住鎖扣板3板的鎖孔31進行鎖門。

本實施例中通過所述鎖芯組件4包括鎖芯架42、鎖芯件41、偏心轉動板43和轉動輪44，該鎖芯架42固定于固定板6上，該鎖芯架42的中部具有凹陷部421，該鎖芯件41通過螺栓連接于凹陷部421內部，且鎖芯件41的轉動部貫穿鎖芯架42的凹陷部421與偏心轉動板43固定，該轉動輪44套于偏心轉動板43的偏心軸上，該平移板7固定于鎖扣板3側部，該平移板7的一側設有嵌槽71，并且平移板7的一側貫穿鎖架1的另一側板后該嵌槽71套卡于轉動輪44上，使得結構更具緊湊性，并且將門鎖住或開鎖時較為方便，且鎖住時更加牢固可靠。

本實施例中通過所述平移板7的一側貫穿鎖架1的另一側板后該嵌槽71套卡于轉動輪44上，其具體套卡結構為：所述轉動輪44的外圓周側面上設有卡槽441，該平移板7的嵌槽71兩側部卡入于卡槽441內，在開鎖或關鎖時轉動輪44的轉動更加穩定可靠，提高使用壽命。

本實施例中通過所述卡槽441的截面形狀呈三角狀，對轉動輪44在嵌槽71內轉動時進行限位的作用。

本實施例中通過所述鎖芯件41的鎖孔31面固定有鎖芯蓋板5，對鎖芯件41起到保護的作用。

工作原理，當需要鎖門時，將門與箱體門框閉合，此時箱體門框的鎖鉤依次貫穿插入通孔2和鎖孔31，然后利用鑰匙插入鎖芯件41向下轉動，使得鎖芯件41帶動偏心轉動板43向下轉動，從而平移板7和鎖扣板3同時向下平移，達到鎖鉤的鉤部通過鎖孔31勾住鎖扣板3進行鎖門的作用；當需要開門時，利用鑰匙插入鎖芯件41向上轉動，使得鎖芯件41帶動偏心轉動板43向上轉動，從而平移板7和鎖扣板3同時向上平移，該鎖鉤的鉤部脫開鎖扣板3的鎖孔31，達到開門的作用。

本實用新型不局限于上述最佳實施方式，任何人在本實用新型的啟示下都可得出其他各種形式的產品，但不論在其形狀或結構上作任何變化，凡是具有與本申請相同或相近似的技術方案，均落在本實用新型的保護范圍之內。
