本實用新型涉及汽車修理用躺板車領域，具體為一種汽車修理用具有通風功能的躺板車。

背景技術：

隨著人們生活水平的不斷提高，越來越多的家庭都購買了車輛代步，車輛需要定期保養，而且車輛出現故障時也需要檢修，在進行車輛保養檢修工作時，很多時候需要修理人員鉆入車底工作，進行車底操作時，修理人員就會用到躺板車，但是傳統的躺板車功能單一，只能夠滑動，而當修理人員躺在車底時，由于空間受限，卻不方便靈活的轉動，而且車底不通風，會比較悶熱，修理人員容易流汗疲憊。

技術實現要素：

本實用新型的目的在于提供一種汽車修理用具有通風功能的躺板車，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種汽車修理用具有通風功能的躺板車，包括裝置主架，所述裝置主架中部開設有中間方孔，所述中間方孔內設置有豎架和一組橫架，所述中間方孔中交替設置有一組風扇架，所述風扇架上設置有風扇，所述裝置主架一端設置有轉桿，所述轉桿下端與轉向架連接，所述轉向架兩側設置有輪架，所述輪架上設置有前輪，所述裝置主架上還設置有轉向把手，所述轉向把手上設置有主動齒輪，所述主動齒輪通過一組過渡齒輪與設置在所述轉桿上的從動齒輪配合，所述裝置主架中部設置有行進座，所述行進座與行進軸轉動配合，所述行進軸一端設置有手輪，所述行進軸另一端設置有主動帶輪，所述主動帶輪通過皮帶與設置在后軸上的從動帶輪配合，所述后軸上穿裝有一組后輪。

優選的，所述裝置主架兩側均貼設有棉墊，所述中間方孔上設置有金屬網。

優選的，所述轉桿和所述轉向把手均通過軸承與所述裝置主架轉動配合，所述裝置主架上轉動設置有一組過渡軸，所述過渡齒輪設置在所述過渡軸上。

優選的，所述轉動把手上套設有轉套。

優選的，所述裝置主架下部設置有一組萬向輪，所述裝置主架一端還設置有軸座，所述后軸與所述軸座轉動配合。

優選的，所述裝置主架一端設置有電池盒，所述電池盒內設置有蓄電池，所述蓄電池與所述風扇電連接。

與現有技術相比，本實用新型的有益效果是：該汽車修理用具有通風功能的躺板車使用時，使用者可躺在裝置主架上，通過雙腳蹬地進入到車底，進入車底后，當需要進行位置移動時，使用者可通過搖動手輪來驅動行進軸轉動，行進軸轉動時，主動帶輪就會通過皮帶傳動而帶動從動帶輪轉動，與從動帶輪配合的后軸就會轉動，后軸帶動后輪轉動，整個裝置實現前進或后退，當需要轉彎時，使用者抬手轉動轉向把手，轉套轉動靈活，防止磨手，轉動轉向把手后，轉向把手上的主動齒輪通過過渡齒輪帶動安裝在轉桿上的從動齒輪轉動，從動齒輪轉動帶動轉桿轉動，轉桿下端的轉向架轉動，實現轉向目的，操作非常靈活，萬向輪起到輔助支撐作用，當車底悶熱時，通過蓄電池給風扇供電，風扇轉動，將風吹向使用者背部，起到通風作用，金屬網可防止使用者的衣物落入到中間方孔中，防止刮壞衣服；本裝置結構簡單，使用者可以靈活操作躺板車的行進后退和轉彎，并且同時具有散熱功能，使用者在進行車底操作時能夠感到涼爽，解決悶熱的問題。

附圖說明

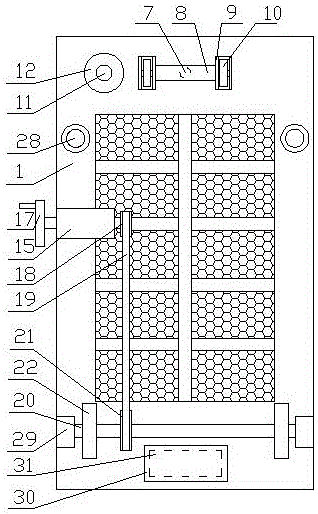

圖1為本實用新型結構示意圖。

圖2為圖1的后視圖。

圖3為圖2拆下轉向架后的結構示意圖。

圖中：1、裝置主架，2、中間方孔，3、豎架，4、橫架，5、風扇架，6、風扇，7、轉桿，8、轉向架，9、輪架，10、前輪，11、轉向把手，12、主動齒輪，13、過渡齒輪，14、從動齒輪，15、行進座，16、行進軸，17、手輪，18、主動帶輪，19、皮帶，20、后軸，21、從動帶輪，22、后輪，23、棉墊，24、金屬網，25、軸承，26、過渡軸，27、轉套，28、萬向輪，29、軸座，30、電池盒，31、蓄電池。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種汽車修理用具有通風功能的躺板車，包括裝置主架1，所述裝置主架1中部開設有中間方孔2，所述中間方孔2內設置有豎架3和一組橫架4，所述中間方孔2中交替設置有一組風扇架5，所述風扇架5上設置有風扇6，所述裝置主架1一端設置有轉桿7，所述轉桿7下端與轉向架8連接，所述轉向架8兩側設置有輪架9，所述輪架9上設置有前輪10，所述裝置主架1上還設置有轉向把手11，所述轉向把手11上設置有主動齒輪12，所述主動齒輪12通過一組過渡齒輪13與設置在所述轉桿7上的從動齒輪14配合，所述裝置主架1中部設置有行進座15，所述行進座15與行進軸16轉動配合，所述行進軸16一端設置有手輪17，所述行進軸16另一端設置有主動帶輪18，所述主動帶輪18通過皮帶19與設置在后軸20上的從動帶輪21配合，所述后軸20上穿裝有一組后輪22，所述裝置主架1兩側均貼設有棉墊23，所述中間方孔2上設置有金屬網24，所述轉桿7和所述轉向把手11均通過軸承25與所述裝置主架1轉動配合，所述裝置主架1上轉動設置有一組過渡軸26，所述過渡齒輪13設置在所述過渡軸26上，所述轉動把手11上套設有轉套27，所述裝置主架1下部設置有一組萬向輪28，所述裝置主架1一端還設置有軸座29，所述后軸20與所述軸座29轉動配合，所述裝置主架1一端設置有電池盒30，所述電池盒30內設置有蓄電池31，所述蓄電池31與所述風扇6電連接。

工作原理：在使用該汽車修理用具有通風功能的躺板車時，使用者可躺在裝置主架1上，通過雙腳蹬地進入到車底，進入車底后，當需要進行位置移動時，使用者可通過搖動手輪17來驅動行進軸16轉動，行進軸16轉動時，主動帶輪18就會通過皮帶19傳動而帶動從動帶輪21轉動，與從動帶輪21配合的后軸20就會轉動，后軸20帶動后輪22轉動，整個裝置實現前進或后退，當需要轉彎時，使用者抬手轉動轉向把手11，轉套27轉動靈活，防止磨手，轉動轉向把手11后，轉向把手11上的主動齒輪12通過過渡齒輪13帶動安裝在轉桿7上的從動齒輪14轉動，從動齒輪14轉動帶動轉桿7轉動，轉桿7下端的轉向架8轉動，實現轉向目的，操作非常靈活，萬向輪28起到輔助支撐作用，當車底悶熱時，通過蓄電池31給風扇6供電，風扇6轉動，將風吹向使用者背部，起到通風作用，金屬網24可防止使用者的衣物落入到中間方孔2中，防止刮壞衣服。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
