本實用新型涉及五金工具技術領域，具體為一種散熱優良的電動扳手。

背景技術：

電動扳手就是以電源或電池為動力的扳手，是一種擰緊高強度螺栓的工具，又叫高強螺栓槍，電動扳手主要應用于鋼結構安裝行業，專門安裝鋼結構高強螺栓，在電動車生產組裝過程中，廣泛運用與電動車骨架的制造；市場上的電動扳手基本為塑料機身，其內部設置有電機帶動套頭轉動，達到方便擰動螺栓的目的；然而這類電動扳手在持續運轉后，電機極容易發熱，影響工作效率，甚至損毀電機。

技術實現要素：

本實用新型的目的在于提供一種散熱優良的電動扳手，具備自動散熱且散熱速度塊的優點，解決了電動扳手持續運轉易發燙的問題。

為實現上述目的，本實用新型提供如下技術方案：一種散熱優良的電動扳手，包括機身，所述機身內壁的底部設置有支撐桿，所述支撐桿的底端固定連接有正反電機，所述正反電機的表面套接有傳熱筒，所述傳熱筒的表面固定連接有散熱片，所述正反電機輸出軸的表面固定連接有第一風扇和第二風扇，且所述第二風扇位于第一風扇的左側，所述正反電機的輸出軸與傳動軸的一端固定連接，所述傳動軸的另一端固定連接有齒輪柱，所述齒輪柱的表面嚙合有卡環，所述卡環的側面固定連接有套管，所述機身的表面固定連接有把手，所述把手的表面設置有開關，所述把手的表面固定連接有絕緣層，所述把手的底端固定連接有電源盒，所述電源盒通過開關與正反電機電連接。

優選的，所述機身的表面設置有通風槽。

優選的，所述散熱片的數量為二十個，且二十個散熱片以環形陣列的方式設置在傳熱筒的表面。

優選的，所述散熱片的表面設置有突塊，且每個散熱片的表面均設置有六個突塊。

優選的，所述第二風扇的直徑為第一風扇的直徑的兩倍，且第二風扇和第一風扇間的距離至少為五厘米。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過設置散熱片、第一風扇和第二風扇，達到了電動扳手運轉時自動散熱且散熱迅速的效果。

2、本實用新型通過設置傳熱筒和散熱片，使正反電機發熱后通過熱傳導將熱量迅速散發到散熱片上，使電動扳手溫度降低，通過設置突塊，使散熱面積加大，從而使電動扳手散熱更快，設置第一風扇和第二風扇，使電動扳手運作時，第一風扇和第二風扇自行旋轉，使空氣流動，帶走機身內部的空氣，從而降低電動扳手的溫度。

附圖說明

圖1為本實用新型正視圖的剖面結構示意圖；

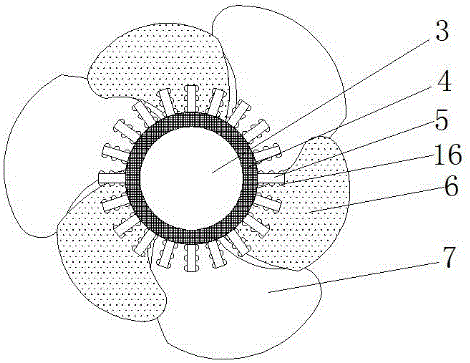

圖2為本實用新型正反電機右視圖的結構示意圖；

圖3為本實用新型正視圖的結構示意圖；

圖4為本實用新型俯視圖的結構示意圖。

圖中：1機身、2支撐桿、3正反電機、4傳熱筒、5散熱片、6第一風扇、7第二風散、8傳動軸、9齒輪柱、10卡環、11套管、12把手、13開關、14絕緣層、15電源盒、16突塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-4，本實用新型提供一種技術方案：一種散熱優良的電動扳手，包括機身1，機身1的表面設置有通風槽，設置通風槽，使空氣可以流動，從而可以散發熱量，機身1內壁的底部設置有支撐桿2，支撐桿2的底端固定連接有正反電機3，正反電機3的表面套接有傳熱筒4，傳熱筒4為導熱材料，使正反電機3表面的溫度可以迅速傳遞，傳熱筒4的表面固定連接有散熱片5，散熱片5的數量為二十個，且二十個散熱片5以環形陣列的方式設置在傳熱筒4的表面，通過設置傳熱筒4和散熱片5，使正反電機3發熱后通過熱傳導將熱量迅速散發到散熱片5上，使電動扳手溫度降低，散熱片5的表面設置有突塊16，且每個散熱片5的表面均設置有六個突塊16，通過設置突塊16，使散熱面積加大，從而使電動扳手散熱更快，均勻設置散熱片5和突塊16，使散熱更均勻，正反電機3輸出軸的表面固定連接有第一風扇6和第二風扇7，且第二風扇7位于第一風扇6的左側，第二風扇7的直徑為第一風扇6的直徑的兩倍，且第二風扇7和第一風扇6間的距離至少為五厘米，設置第一風扇6和第二風扇7，使電動扳手運作時，第一風扇6和第二風扇7自行旋轉，使空氣流動，帶走機身1內部的空氣，從而降低電動扳手的溫度，且設置第一風扇6和第二風扇7使空氣流動更快，散熱效果更好，正反電機3的輸出軸與傳動軸8的一端固定連接，傳動軸8的另一端固定連接有齒輪柱9，齒輪柱9的表面嚙合有卡環10，卡環10的側面固定連接有套管11，機身1的表面固定連接有把手12，把手12的表面設置有開關13，把手12的表面固定連接有絕緣層14，設置絕緣層14，防止電動扳手漏電，保障人生安全，把手13的底端固定連接有電源盒15，電源盒15通過開關13與正反電機3電連接，設置電源盒15，使電動扳手可以攜帶使用，方便快捷。

工作原理：按動開關13，正反電機3轉動，帶動第一風扇6和第二風扇7同時轉動，使機身1內部空氣流動，使得電動扳手散熱降溫。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
