本實用新型涉及一種電子門鎖，具體涉及一種滑蓋消聲結構。

背景技術：

電子門鎖是門鎖中的一種，電子門鎖是通過電子控制電路控制鎖具上鎖和解鎖，解鎖方通常分為密碼、指紋、芯片卡等。電子門鎖包括前面板、鎖體和后面板組成，前面板上設有指紋窗、用于輸入密碼的數字鍵以及液晶顯示屏，前面板外部設有能上下滑動的滑蓋，用來保護指紋窗、數字鍵以及液晶顯示屏。現有的電子門鎖在使用時存在以下技術缺陷：由于滑蓋和前面板均采用金屬材料加工而成，滑蓋扣合時會發生較大的金屬撞擊聲，特別在夜晚的時候比較安靜，金屬撞擊聲顯得更加明顯，因滑蓋與前面板之間撞擊產生刺耳噪聲會影響其他人正常休息，需要進行改進。

技術實現要素：

為了解決現有的電子門鎖上的滑蓋在扣合時與前面板之間發出的撞擊聲較大的問題，本實用新型提供一種滑蓋消聲結構，該滑蓋消聲結構采用非金屬滑蓋裝飾件對滑蓋和前面板進行隔離，有效防止了滑蓋扣合時產生的噪聲，滑蓋扣合時發出的聲音較小，不會影響他人。

本實用新型的技術方案是：該滑蓋消聲結構包括前面板及滑蓋，所述滑蓋通過滑軌板組件安裝在前面板上，滑蓋能夠相對前面板滑動，所述滑蓋上與前面板相接觸的周邊固定有非金屬滑蓋裝飾件。

所述滑蓋上對應前面板的一側周邊設有突出部，所述滑蓋裝飾件為套狀結構且能吻合套裝在突出部上。

所述滑蓋裝飾件上設有連接部，所述連接部上設有螺釘孔，滑蓋裝飾件與滑蓋之間通過貫穿連接部的螺釘固定。

所述滑蓋裝飾件為ABS塑料、尼龍、橡膠中的一種。

本實用新型具有如下有益效果：由于采取上述技術方案，滑蓋與前面板之間通過非金屬的滑蓋裝飾件進行隔離，當扣合滑蓋時，滑蓋裝飾件與前面板相接觸，發出的聲音很小，不會產生金屬撞擊聲，有效防止了滑蓋扣合時產生的噪聲，不會影響他人。同時，滑蓋裝飾件也起到了裝飾作用，使產品造型美觀，滿足了消費者的需求。

附圖說明

附圖1是本實用新型的結構剖視圖。

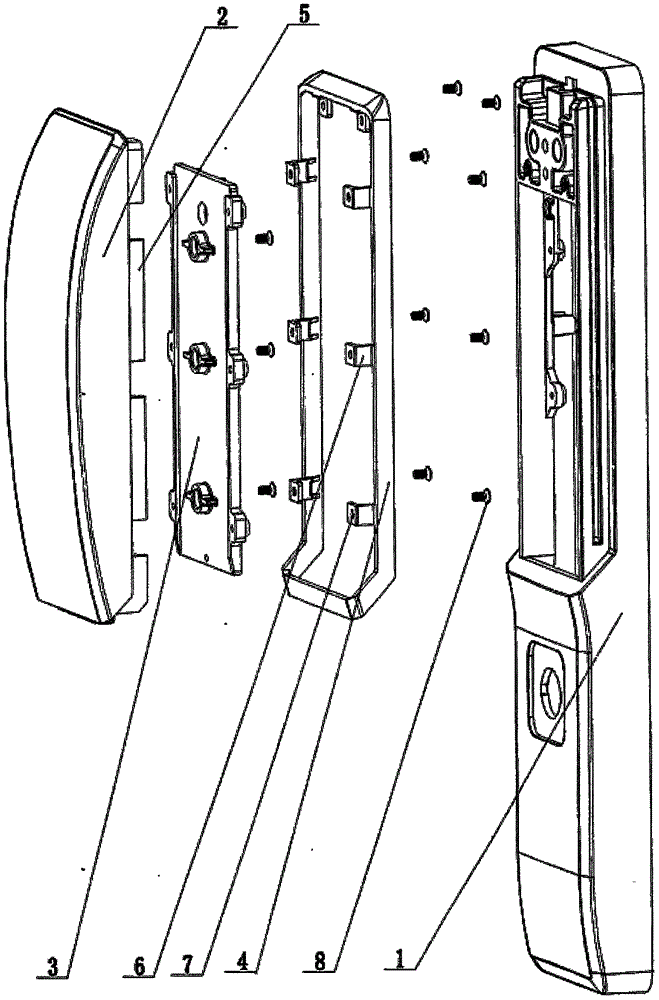

附圖2是本實用新型的立體分解圖。

圖中1-前面板，2-滑蓋，3-滑軌板組件，4-滑蓋裝飾件，5-突出部，6-連接部，7-螺釘孔，8-螺釘。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

由圖1～圖2所示，該滑蓋消聲結構，包括前面板1及滑蓋2，所述滑蓋2通過滑軌板組件3安裝在前面板1上，滑蓋2能夠相對前面板1滑動，所述滑蓋2上與前面板1相接觸的周邊固定有非金屬滑蓋裝飾件4。由于采取上述技術方案，滑蓋2與前面板1之間通過非金屬的滑蓋裝飾件4進行隔離，當扣合滑蓋2時，滑蓋裝飾件4與前面板1相接觸，發出的聲音很小，不會產生金屬撞擊聲，有效防止了滑蓋2扣合時產生的噪聲，不會影響他人。同時，滑蓋裝飾件4也起到了裝飾作用，使產品造型美觀，滿足了消費者的需求。

所述滑蓋2上對應前面板1的一側周邊設有突出部5，所述滑蓋裝飾件4為套狀結構且能吻合套裝在突出部5上。該結構一方面便于裝配，另一方面也能使滑蓋裝飾件4的外表面與滑蓋2的外表面保持光滑過渡。

所述滑蓋裝飾件4上設有連接部6，所述連接部6上設有螺釘孔7，滑蓋裝飾件4與滑蓋2之間通過貫穿連接部6的螺釘8固定。通過螺釘8將滑蓋裝飾件4與滑蓋2相固定，避免滑蓋裝飾件4脫落。本實施例只是優選方式，當然也可以采用其它固定方式，如用膠粘接、直接注塑為一體等。

所述滑蓋裝飾件4為ABS塑料、尼龍、橡膠中的一種。本實施例優先ABS塑料，廉價美觀，加工方便。當然也可以根據客戶需求選用其它非金屬材料。
