本實用新型涉及一種防彈運鈔車技術裝置，尤其是涉及一種運鈔車尾門外露鎖芯的保護。

背景技術：

在國內剛推出大型運鈔車時，很受市場歡迎。但隨著客戶使用一段時間后，發現該系列大型運鈔車存在一個很嚴重的問題，即尾門鎖芯易被腐蝕破壞，導致鎖機構不能正常開啟。經調查研究發現，大型運鈔車外層尾門的鎖機構全部暴露在外面，無任何保護裝置。用戶在購買使用該車后，發現尾門鎖機構很容易被灰塵、雨水等侵入，當鎖芯長時間處于這種環境中，很容易被腐蝕破壞，最終導致鎖機構不能正常開啟。

在這種情況下，實有必要進行研究，設計制作出一種能防水防塵的保護裝置。

技術實現要素：

本實用新型提出一種尾門外露鎖芯保護裝置，解決了鎖芯容易被腐蝕破壞的缺陷。

為解決上述技術問題，本實用新型的技術方案是這樣實現的：

一種尾門外露鎖芯保護裝置，其包括保護膠套和鎖芯座套，所述鎖芯座套包括沿左右水平方向延伸的筒體和沿左右方向貫穿筒體的通孔，所述通孔包括靠近左側的第一通孔和靠近右側的第二通孔，所述第一通孔的直徑大于所述第二通孔的直徑，所述第一通孔和第二通孔在左右方向上相貫通，所述筒體包括靠近左側的一級臺階和位于一級臺階右側的二級臺階，所述鎖芯座套包覆在鎖芯座套的左邊外側，用以將鎖芯套座內的鎖芯保護在其內。

與現有技術相比，本實用新型具有如下有益效果：這種鎖芯保護裝置可以防止灰塵和雨水的侵入，讓鎖芯不再生銹腐蝕，其制作成本低，操作簡便實用。

本實用新型進一步的改進如下：

進一步地，所述保護膠套包括第一套部和連接在第一套部右側的第二套部，所述第二套部固定連接在二級臺階上。

進一步地，所述第二套部包括連接在二級臺階的豎直部、自豎直部向左延伸的水平部、以及自水平部向左繼續延伸的彎曲部，所述豎直部沿豎直方向延伸，所述水平部沿左右方向延伸，所述彎曲部向下彎曲延伸。

進一步地，所述鎖芯套座設有外倒角，所述第一套部設有與外倒角配合的內倒角。

進一步地，所述第一套部包括封堵部、自封堵部向上和向右延伸的第一傾斜部、以及自封堵部向下和向右延伸的第二傾斜部。

進一步地，所述第一傾斜部和第二傾斜部安裝于內倒角。

進一步地，所述第一套部還包括自第一傾斜部向下彎曲的第一耳部和自第二傾斜部向上彎曲的第二耳部。

進一步地，所述第一傾斜部和第二傾斜部沿通孔的軸心線對稱設置。

進一步地，所述第一耳部和第二耳部沿通孔的軸心線對稱設置。

進一步地，所述一級臺階的直徑大于二級臺階的直徑。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

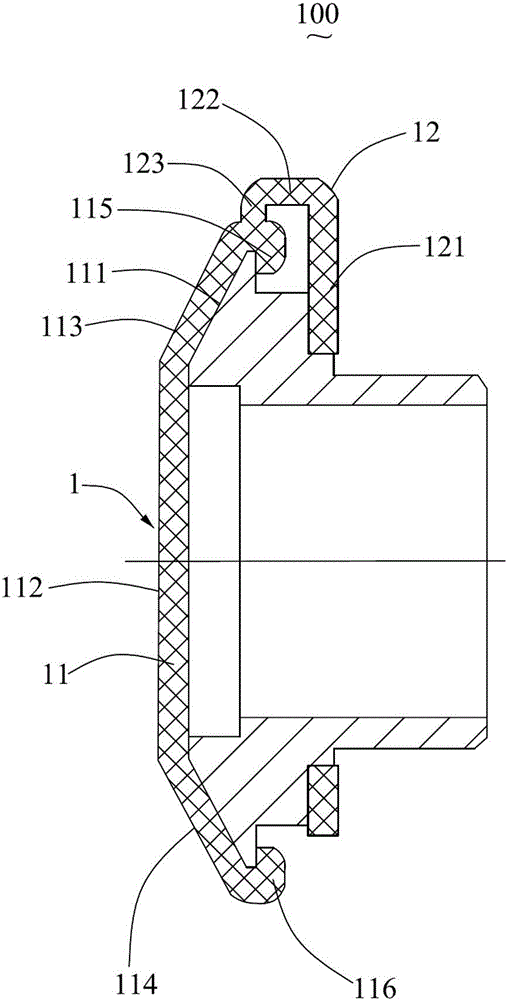

圖1為本實用新型的尾門鎖芯座套和保護膠套組裝在一起的剖視圖。

圖2為如圖1所示鎖芯座套的剖視圖。

其中：尾門外露鎖芯保護裝置100，保護膠套1，第一套部11，內倒角111，封堵部112，第一傾斜部113，第二傾斜部114，第一耳部115，第二耳部116，鎖芯套座2，筒體21，第一通孔22，第二通孔23，一級臺階24，二級臺階25，外倒角26。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

如圖1至圖2所示，一種尾門外露鎖芯保護裝置100，其包括保護膠套1和鎖芯座套2。

所述鎖芯座套2包括沿左右水平方向延伸的筒體21和沿左右方向貫穿筒體的通孔，所述通孔包括靠近左側的第一通孔22和靠近右側的第二通孔23。所述第一通孔22的直徑大于所述第二通孔23的直徑，所述第一通孔22和第二通孔23在左右方向上相貫通。所述筒體21包括靠近左側的一級臺階24和位于一級臺階24右側的二級臺階25，所述保護膠套1包覆在鎖芯座套2的左邊外側，用以將鎖芯套座2內的鎖芯保護在其內。

所述保護膠套1包括第一套部11和連接在第一套部11右側的第二套部12，所述第二套部12固定連接在二級臺階25上。所述第二套部12包括連接在二級臺階25的豎直部121、自豎直部121向左延伸的水平部122、以及自水平部122向左繼續延伸的彎曲部123。所述豎直部121沿豎直方向延伸，所述水平部122沿左右方向延伸，所述彎曲部123向下彎曲延伸。

所述鎖芯套座2設有外倒角26，所述第一套部11設有與外倒26角配合的內倒角111。所述第一套部11包括封堵部112、自封堵部112向上和向右延伸的第一傾斜部113、以及自封堵部112向下和向右延伸的第二傾斜部114。所述第一傾斜部113和第二傾斜部114安裝于內倒角111。所述第一套部11還包括自第一傾斜部113向下彎曲的第一耳部115和自第二傾斜部114向上彎曲的第二耳部116。

所述第一傾斜部113和第二傾斜部114沿通孔的軸心線對稱設置。所述第一耳部115和第二耳部116沿通孔的軸心線對稱設置。所述一級臺階24的直徑大于二級臺階25的直徑。

與現有技術相比，本實用新型具有如下有益效果：這種鎖芯保護裝置可以防止灰塵和雨水的侵入，讓鎖芯不再生銹腐蝕，其制作成本低，操作簡便實用。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則的內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍的內。
